Hitachi SR 604 Service Manual

This is the 24 pages manual for Hitachi SR 604 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 24
Hitachi SR 604 Service Manual

Extracted text from Hitachi SR 604 Service Manual (Ocr-read)


Page 1

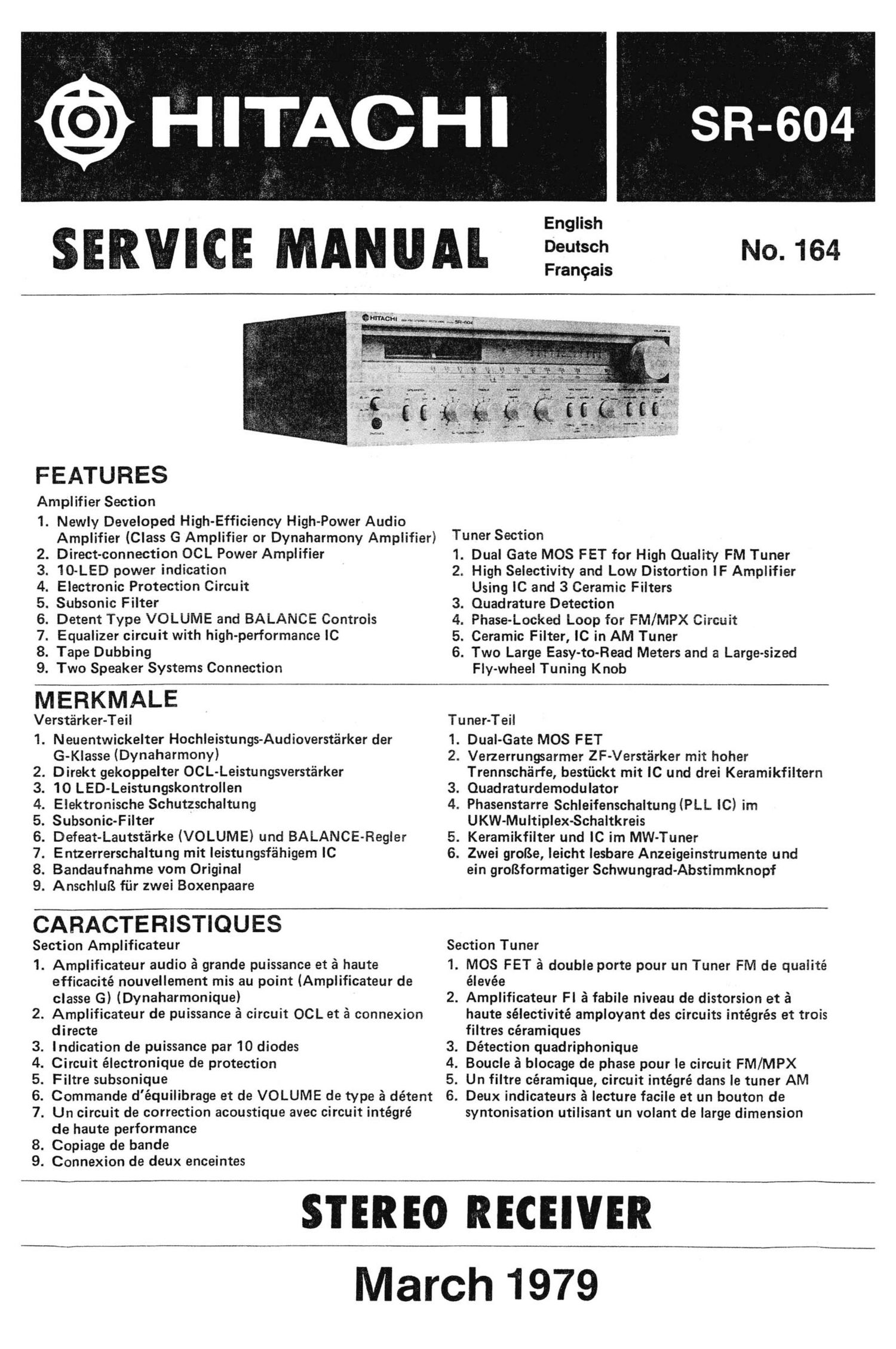

SERVICE MANUAL

Engfish
Deutsch
Francais

No. 164

FEATURES

Amplifier Section
1.

wwsemeww

Newly Developed High-Efficiency High-Power Audio
Amplifier (Class G Amplifier or Dynaharmony Amplifier)
Direct-connection OCL Power Amplifier

10-LED power indication

Electronic Protection Circuit

Subsonic Filter

Detent Type VOLUME and BALANCE Controls
Equalizer circuit with high-performance IC

Tape Dubbing

Two Speaker Systems Connection

Tuner Section

1.
2.

95"?!

Dual Gate MOS FET for High Quality FM Tuner
High Selectivity and Low Distortion lF Amplifier
Using IC and 3 Ceramic Filters

Quadrature Detection

Phase-Locked Loop for FM/MPX Circuit

Ceramic Filter, IC in AM Tuner

Two Large Easy-to-Read Meters and a Large-sized
Fly-wheel Tuning Knob

MERKMALE

Verstarker-Teil

1.

wwfleweww

Neuentwickelter Hochleistungs-Audioverstarker der
G-Klasse (Dynaharmony)

Direkt gekoppelter OCL-Leistungsverstarker

10 LED-Leistungskontrollen

Elektronische Schutzschaltung

Subsonic-Filter
Defeat-Lautstéirke (VOLUME) und BALANCE-Regler

Entzerrerschaltu ng mit leistungsfahigem lC

. Bandaufnahme vom Original
. AnschluB fiir zwei Boxenpaare

Tuner-Teil

1. Dual-Gate MOS FET

2. Verzerrungsarmer ZF-Verstarker mit hoher
Trennschéirfe, bestiickt mit IC und drei Keramikfiltern

3. Ouadraturdemodulator

4. Phasenstarre Schleifenschaltung (PLL lC) im
UKW-Multiplex-Schaltkreis

5. Keramikfilter und lC im MW-Tuner

6. Zwei grofSe, leicht lesbare Anzeigeinstrumente und

ein groleormatiger Schwu ngrad-Abstimmknopf

CARACTERISTIQUES

Section Amplificateur

1.

.N

NS???

.°.°°

Amplificateur audio 5 grande puissance et a haute
efficacité nouvellement mis au point (Amplificateur de
classe G) (Dynaharmonique)

Amplificateur de puissance a circuit OCL et a connexion
directe

Indication de puissance par 10 diodes

Circuit électronique de protection

Filtre subsonique

Commande d'équilibrage et de VOLUME de type a détent
Un circuit de correction acoustique avec circuit intégré
de haute performance

Copiage de bande

Connexion de deux enceintes

Section Tuner

1.

2.

3.
4.
5.
6.

MOS FET a double porte pour un Tuner FM de qualité
élevée

Amplificateur Fl 5 fabile niveau de distorsion et a
haute sélectivité amployant des circuits intégrés et trois
filtres céramiques

Détection quadriphonique

Boucle a blocage de phase pour le circuit FM/MPX

Un filtre céramique, circuit intégré dans Ie tuner AM
Deux indicateurs a lecture facile et un bouton de
syntonisation utilisant un volant de large dimension

STEREO RECEIVER

March 1979
