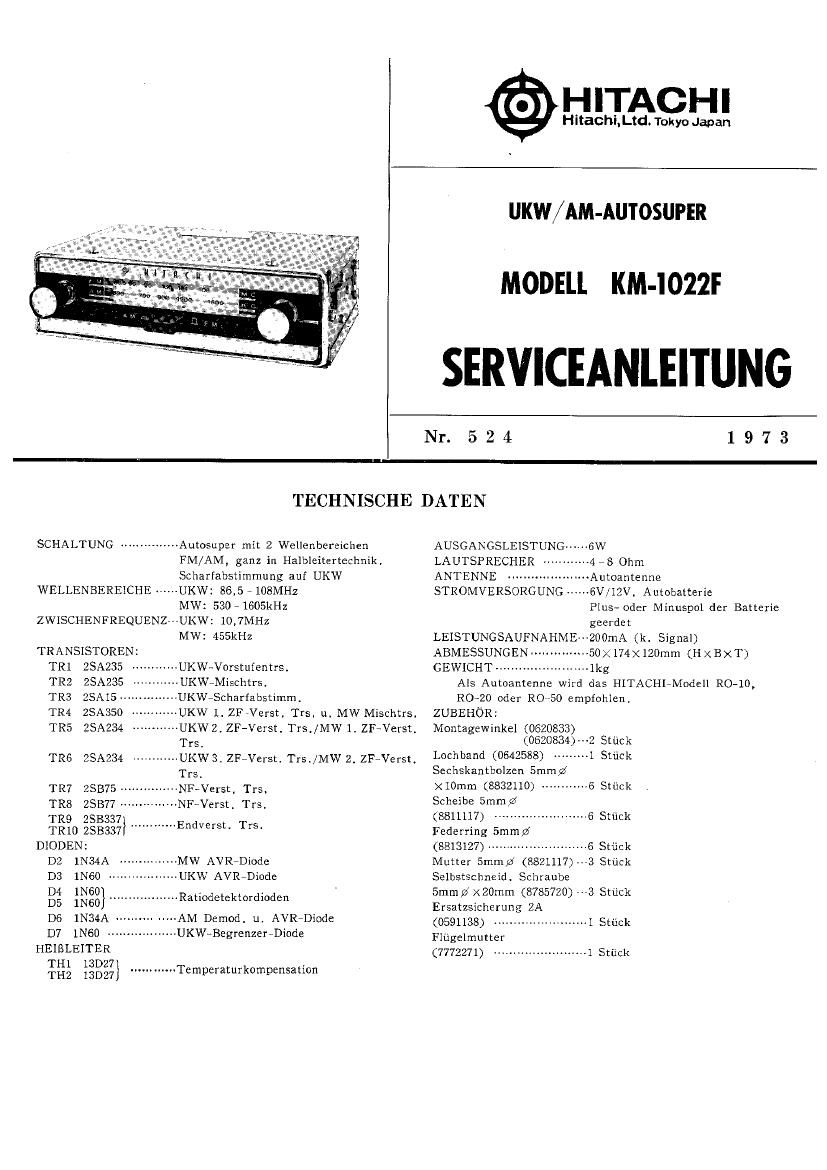

Hitachi KM 1022 F Service Manual

Page 2

AUSBAU

Ausbau der Printplatte
Nach Herausdrehen an jeweiis 4 Schrauben auf der
oberen Seite und auf der unteren Seite des Empféingers

nach Abb. 7 ist die Printpiatte zug'einglich.

Befestigungsschrauben der
unleren Geh'ziuseabdeckung

Befestigungsschrauhen der
oberen Geh'éuseabdeckunq

Abb. 7

AUFLEGEN DES SKALENSEILS

Die Frontplatte vom Empfénger abbauen.

Das Skalenseil nach Abb. 8 aufiegen.

Das Skalenseii ist von S nach E aufzulegen. Um die
Abstimmachse herum ist das Sei] zweimai zu wickeln und
danach weitere ffinfeinhalb ma] um die Verjiingung der
Achse auf der anderen Seite der Trennungi

Die Handabstimmung des Empféngers ist bei am weitesten
hineingeschobenen kernen, d.h, den héheren Frequenzen
zu abzugleichen. Der Skalenzeiger ist entsprechend am
Skalenseil festzumachen.

Nach Auflegen des Skalenseils ist der Knoten an der Feder
mit Lack zu sichern. Das gieiche gilt auch fiir den
Skalenzeiger, der mit dem Skalenseil unverrijckbar zu
fixieren isti

Der Wiederzusammenbau erfolgt (lurch Montieren des
Frontbleches und der Skala in nachstehender Reihenfoige:
Ring, Mutter, Frontabdeckung, Skaia, Mutter und zu
allerletzt die Kniipfe.

Feder Abst i mmachse

Umienkmlle Skalenzeigev

Abb.

Umienkrolie
