Hitachi HTL 70 Service Manual

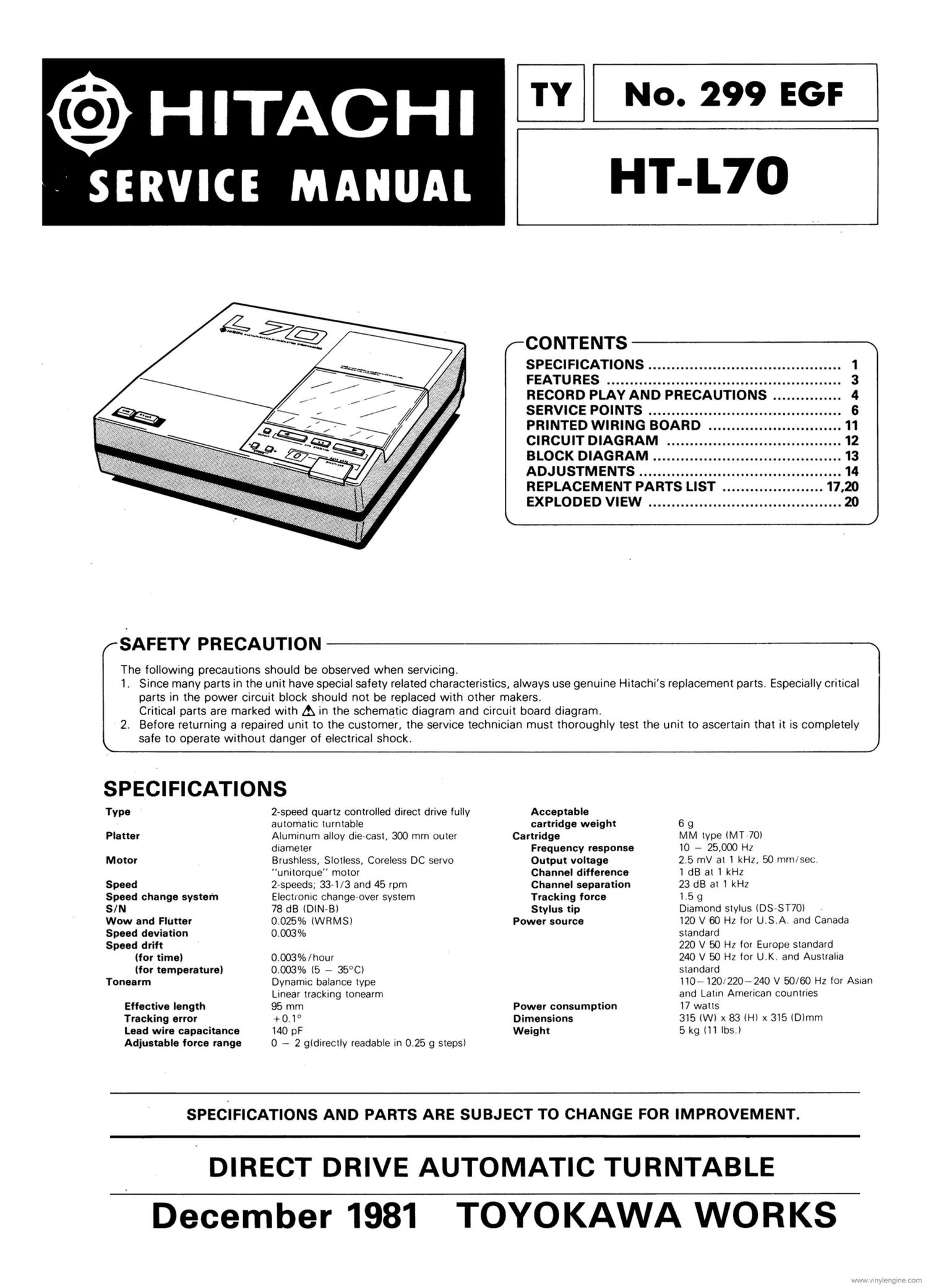

Page 1

@ H ITACH' NO. 299 EGF
< SERVICE MANUAL HT-l-70

(-CONTENTS \
SPECIFICATIONS .......................................... 1
FEATURES ................................................... 3
RECORD PLAY AND PRECAUTIONS ............... 4
SERVICE POINTS .......................................... 6
PRINTED WIRING BOARD ............................. 11
CIRCUIT DIAGRAM ...................................... 12
BLOCK DIAGRAM ......................................... 13
ADJUSTMENTS ............................................ 14
REPLACEMENT PARTS LIST ...................... 17.20
EXPLODED VIEW .......................................... 20

k /

SAFETY PRECAUTION

The following precautions should be observed when servicing.

I. Since many parts in the unit have special safety related characteristics, always use genuine Hitachis replacement parts. Especially critical
parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the schematic diagram and circuit board diagram.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it is completely
safe to operate without danger of electrical shock.

SPECIFICATIONS

Type 2-speed quartz controlled direct drive fully Acceptable
automatic turntable cartridge weight 6 g
Platter Aluminum alloy die cast, 300 mm outer Cartridge MM type (MT 70)
diameter Frequency response 10 - 25,000 Hz
Motor Brushless, Slotless, Coreless DC servo Output voltage 2.5 mV at 1 kHz, 50 film/SOC.
"unitorque motor Channel difference 1 dB at 1 kHz
Speed 2-speeds; 33-1/3 and 45 rpm Channel separation 23 dB at 1 kHz
Speed change system Electronic changeover system Tracking force 1.5 g
S/N 78 dB (DIN»Bl Stylus tip Diamond stylus (DS-ST70)
Wow and Flutter 0.025% lWRMSl Power source 120 V 60 Hz for U.S.A. and Canada
Speed deviation 0.003% standard
Speed drift 220 V 50 Hz for Europe standard
(for time) 0.003%/how 240 V 50 Hz for U.K. and Australia
(for temperature) 0.003% (5 - 350C) standard
Tonearm Dynamic balance type lIO-v 120.220" 240 V 50/60 Hz for ASIan
Linear tracking tonearm and Latin American countries
Effective length 95 mm Power consumption 17 watts
Tracking error +O.l° Dimensions 315 (W) x 83 (H) x 315 (Dlmm
Lead wire capacitance 140 pF Weight 5 kg (11 lbs.)
Adjustable force range 0 ~ 2 gldirectly readable in 0.25 9 steps)

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

' DIRECT DRIVE AUTOMATIC TURNTABLE
December 1981 TOYOKAWA WORKS

Page 2

_H|TACH| HT-L70

_!j

SICHERHEITSMASSNAHMEN

Bei Wartungsarbeiten sind die folgenden SicherheitsmaBnahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen aufweisen, nur Original- -Hitachi Ersatzteile verwenden Kritische Teile im
Netzteil sollten nicht durch ahnliche Teile anderer Hersteller ersetzt werden. Alle kritischen Teile sind Im Schaltplan und Im Diagramm der
Schaltplatinen mit dem Symbol A gekennzeichnet.

2 Vor der Auslieferung eines reparierten Gerétes an den Kunden mul's der Wartungstechniker das Gerat einer griindlichen PrL'Ifung unter-
ziehen. um sicherzustellen. dalS sicherer Betrieb ohne die Gefahr von elektrischen Schlagen gewahrleistet ist.

TECHNISCHE DATEN

TYP

Plattontollor
Motor

Drohzahlon
DrohzahI-Umschaltung
Fromdspannungsabstand
Gloichlaufschwankungon
Drehzahlabweichung
Zoitdrift dor Drohzahl
Tomporaturdrift dor Drohzahl
Tonarm

Effoktivo Lango
Tangontialor Spurfohlwinkol
Loitungsdrahtkapazitat
Einstollbaror Boroich dor '
Auflagokraft

Max. Gowicht dos
Tonabonohmors

K'PRECAUTIONS DE SECURITE

\

Vollautomatischer, quarzgesteuerter
Direktantriebs- Plattenspieler mit 2
Geschwindigkeiten
Aluminium-DruckguBlegierung,
Durchmesser 300 mm

BiIrsten-, schlitz-. Kernloser
Gleichstrom-Unitorque"-Servomotor
33-1/3 und 45 U/min
Elektronisches Umschaltsystem

78 dB (DIN-Bl

0,025% (WRMS)

0,003%

0.003% / Std.

0.003% (5 - 35°C)

Dynamisch balancierte Ausfuhrung
Tonarm mit linearer Rillenfiihrung
95 mm

+0,1°

140 pF

0 - 2 g (direkt ablesbar in 0.25 g
Abschnitten)

69

Tonabnohmor
Froquonzgang
Ausgangsspannung
Untorschiod dos
UbortragungsmalSos
Kanaltrennung
Auflagokraft
Abtastnadol

Stromversorgung

Loistungsaufnahmo
Abmessungon
Gowicht

MM typ (MT-70)
10 - 25 000 Hz
2.5 mV bei 1 kHz, 50 mm/s

1 dB bei 1 kHz

23 dB bei 1 kHz

1,5 g

Diamantnadel (DS-ST70)

120 V/60 Hz (for U.S.A.-und Kanada-
Norm)

220 V/50 Hz (for Europa-Norm)

240 V/50 Hz (fur GroBbritannien- und
Australian-Norm)

110-120/220-240 V 50/60 Hz (for Asien
und lateinamerikanische Lander)

17 Watt

315 x 83 x 315 mm

5 kg

\

Les precautions suivantes doivent étre observées chaque fois quune reparation doit étre faite.

1. Etant donne que de nombreux composants de l'appareil possedent des caractéristiques relatives a la sécurité, utiliser uniquement des
pieces de rechange d'origine Hitachi pour effectuer un remplacement. Ceci se rapporte notamment aux pieces critiques du bloc d'alimen-
tation qui ne doivent en aucun cas étre remplacées par celles d'autres fabricants. Les pieces critiques sont accompagnées du symbole A
dans le schema de montage et sur le schema de plaque de céblage.

2. Avant de retourner l'appareil réparé au client, le technicien doit procéder a un essai complet pour sassUrer qu'il ne présente aucun
danger de chocs électriques. )

CARACTERISTIQUE TECHNIQUES

Typo
Plateau
Motour

Vitessos
Systome do \ hangomont do
vitesses -

Signal/ Bruit

Plourage et sclntilloment

Variation do la vitesso

Modification do la vitesse
(En fonction du temps)
(En fonction do la
tompératurol

Bras do locturo

Longuour roollo
Errour do piste
Capacito de conductour

Platine a automatisme integral. 2 vitesses,

entrainement direct, contrOIée par quartz
Alliage aluminium et fonte, 300 mm de
diametre extérieur

Sans balai, fente ni noyau; moteur a
"couple unique" a servo CC

2 vitesses: 33-1/3 et 45 tr/mn.

Changement par commutation
électronique

78 dB (DIN-Bl

0.025% (WRMS)

0.003%

0.003% par heure

0.003% (entre 5 et 35°C)
Type a equilibrage dynamique
Bras 3 lecture linéaire

95 mm

+ 01°

140 pF

Gammo do roglago do la
force d'appui lochollo)

Poids admissible do la collulo
Collulo

Roponso on fréquonco

Puissanco do sortie

Différonco do canal

separation do canal

Force d'appui

Pointe do locturo
Alimontatlon

Consommation do courant
Dimensions
Poids

O a 2 9, (lecture directe par cran de

0.25 g)

6 9

Type a deux aimants (MT-70)

10-25 000 Hz

2,5 mV a 1 kHz. 50 mm/sec.

1 dB 3 1 kHz

23 d8 a 1 kHz

1,5 g

Pointe de lecture en diamant (DS-ST70)
120 V/60 Hz pour les normes americaines
et canadiennes

220 W50 Hz p0ur les normes européennes
240 V/50 Hz p0ur les normes britanniques
et les normes australiennes
110-120/220-240 V, 50/60 Hz pour les
pays d'Asie et d'Amérique Latine

17 W

315 x 83 x 315 mm

5 kg
