Hitachi HTA 6 F Service Manual

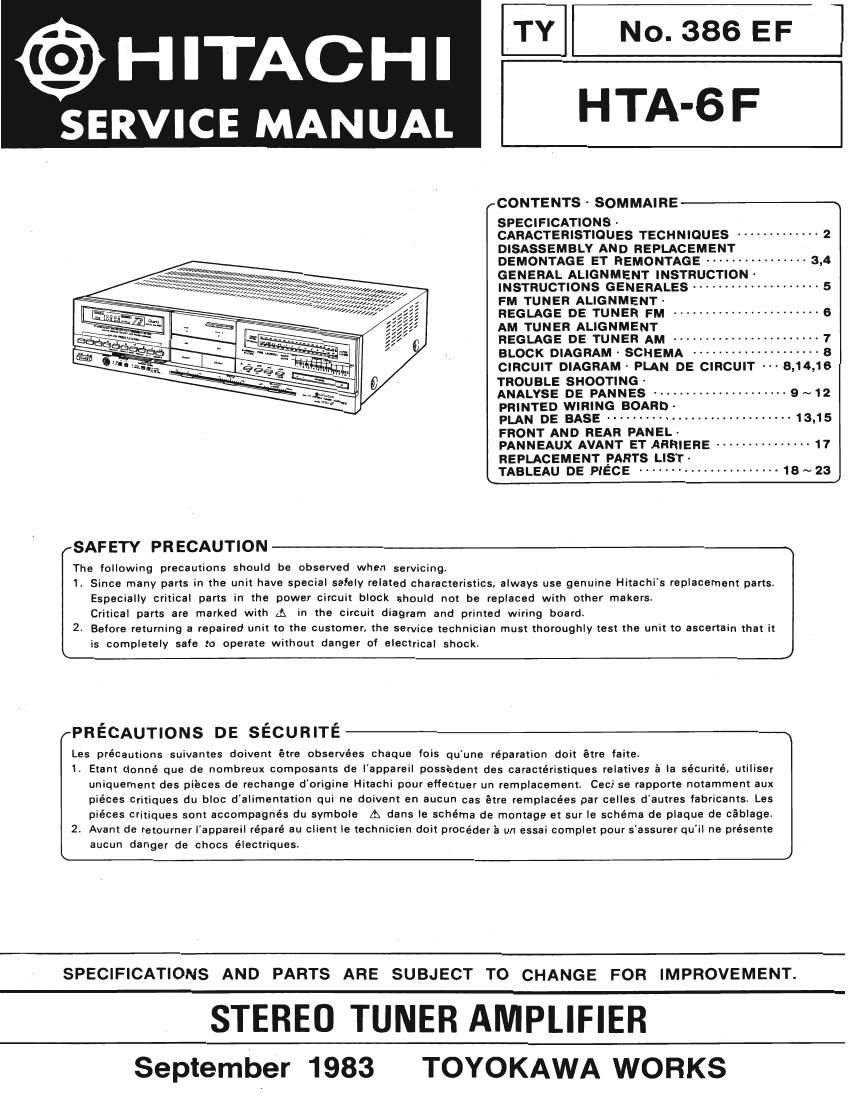

Page 1

@HITACHI

SERVICE MANUAL

\\\\\\\\

No. 386 EF

HTA-6 F

(CONTENTS . SOMMAIRE

SPECIFICATIONS-

CARACTERISTIOUES TECHNIQUES ------------- 2
DISASSEMBLY AND REPLACEMENT

DEMONTAGE ET REMONTAGE ---------------- 3.4
GENERAL ALIGNMENT INSTRUCTION
INSTRUCTIONS GENERALEs -------------------- 5
FM TUNER ALIGNMENT-

REGLAGE DE TUNER FM ----------------------- 6
AM TUNER ALIGNMENT

REGLAGE DE TUNER AM ---------------------- 1
BLOCK DIAGRAM - SCHEMA -------------- a

CIRCUIT DIAGRAM - PLAN DE CIRCUIT 5

TROUBLE SHOOTING -

ANALYSE DE PANNEs ..................... 9 ~12
PRINTED WIRING BOARD '
PLAN DE BASE ---------------------------- 13,15
FRONT AND REAR PANEL '
PANNEAUX AVANT ET ARRIERE --------------- 17
REPLACEMENT PARTS LIST

LTABLEAU DE PIECE -------------------- 18 ~ 23

SAFETY PR ECAUTION

The following precautions should be observed when servicing,

1. Since many parts in the unit have special safely related characteristics. always use genuine Hitachis replacement parts.
Especially critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the circuit diagram and printed wiring board.

2. Before returning a repaired unit to the customer. the service technician must thoroughly test the unit to ascertain that it

is completely safe to operate without danger oI electrical shock.

PRECAUTIONS DE sécURITE

Les précautions suivantes doivent fitre observées chaque fois qu'une reparation doit etre faite.

1. Etant donné que de nombreux composants de I'appareil possedent des caractéristiques relatives I: la sécurité, utiliser
uniquement des pieces de rechange d'origine Hitachi pour effectuer un remplacement. Ceci se rapporte notamment aux
piéces critiques du bloc d'alimentation qui ne doivent en aucun cas fitre remplacées par celles dautres fabricants. Les
pieces critiques sont accompagnés du symbols A dans la schéma de montage et sur le schéma de plaque de céblage.

2. Avant de retourner l'appareil réparé au client Ie technicien doit procéder a un essai complet pour s'assurer qu'il ne présente

aucun danger de chocs électriques.

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

STEREO TUNER AMPLIFIER

September 1983 TOYOKAWA WORKS

Page 7

HITACHI HTA-6F '

ole 1 : Effectuer ce réglage au moins 3 minutes apres la mise sous tension.

oteZ: Utiliser un générateur-de balayage et appliquer des signaux dentrée a faible niveau (avec un faible
chevauchement de bruit comme représenté sur la Fig. A), et ajuster T101 pour amener les tormes d'ondes
a leur maximum de la fréquence nominale de repérage (10.7 MHz).

Note 3 : Ajuster Ia bobine T202 pour obtenir une courbe en forme de S". Ajuster ensuite la bobine T203 et améliorer

la linéarité de la courbe en forme de S

Note 4: Raccorder un indicateur de zéro a courant continu entre R217 de la plaquette a circuits imprimés du TA et

ajuster le noyau T202 pour obtenir une lecture de 0 V:l:60 mV.

ole 5: Quand le réglage de distorsion est réallsé, il existera un Iéger écart de réglage du disoriminateur, operation
qui est réalisée en en 3. Par consequent, les réglages 3 et 4 doivent étre fails a plusieurs reprises de lacon a
obtenir une indication de 0 V a Iindicateur de zéro a contlnu quand la distorsion est minimale.

Note 6 : Létage tuner FM est réglé avant son envoi, il est donc inutile deffectuer le réglage de portée et dalignement.

AM TUENR ALIGNMENT- REGLAGE DE TUNER AM

FUNCTION : AM FONCTION :AM
MODULATION :400 Hz 30 31: MODULATION : 400 Hz 30 '36
Connoctlon Setting Adjust tor
Connexion Montage Rbglago pour
Sequonc. "It!I Output Tuning Sign-l Adjust Indication
Ordrc Entree Sonia Indie-tour Rbglago
dlccord
IF Amp. Out IN MAX
Amplificateur Sortie Entrée T201 m
1 de "équence @ TP. 7 rpm-4% - 450 kHz .
intermédiaire 0.1g 100k 100k 0.1 Caution1
Attention 1
TP. 8 + 530 kHz : 2.0V DC
2 Covering 530 kHz - T152
Gulpage Loop antenna GND Er). Caution 2
Antenne en cardon Attention 2
LIL REC OUT
Tracking _ 600 kHz 600 kHz T151 OUIPUI max.
3 ' Caution 3
Alignement ax Attention 3
1400 kHz 1400 kHz CT1-51
A
Fig. 8 Fig. C

CAUTION

1.

Adjust cores of T201 so that the waveform is as shown in Fig. B. After adjusting as above, increase the output level of
the sweep generator and adjust T201 again so that the top of the waveform A (indicated in Fig. C) will be flat and wide.

2. Carry out this adjustment for final adjustment of the coil only when you have moved the core by mistake.

3. Set the input level to 74 dB/m in coarse adjustment. Reduce the input level to minimum (60 dB/m) as adjustment
proceeds.

ATTENTION

1. Ftégler les ames noires de T201 de faoon a obtenir une forme d'onde comme indiquée sur Ie Fig. B. Apres avoir
réglé comme indiqué ci-dessus. augmenter Ie niveau d'entrée du générateur de balayage et régler T201 51 nouveau
de facon que le sommet de la forme d'onde A(voir Fig. C) soit aplati et large.

2. Neffectuer le dernier réglage de la bobine par ce réglage que si vous avez bougéléme par erreur.

3. Faire un réglage approximatif du niveau d'entrée a 74 dB/m. Réduire Ie niveau dentrée jusqua un minimum de

60 dB/m a mesure quelon effectue le réglage.

_7_
