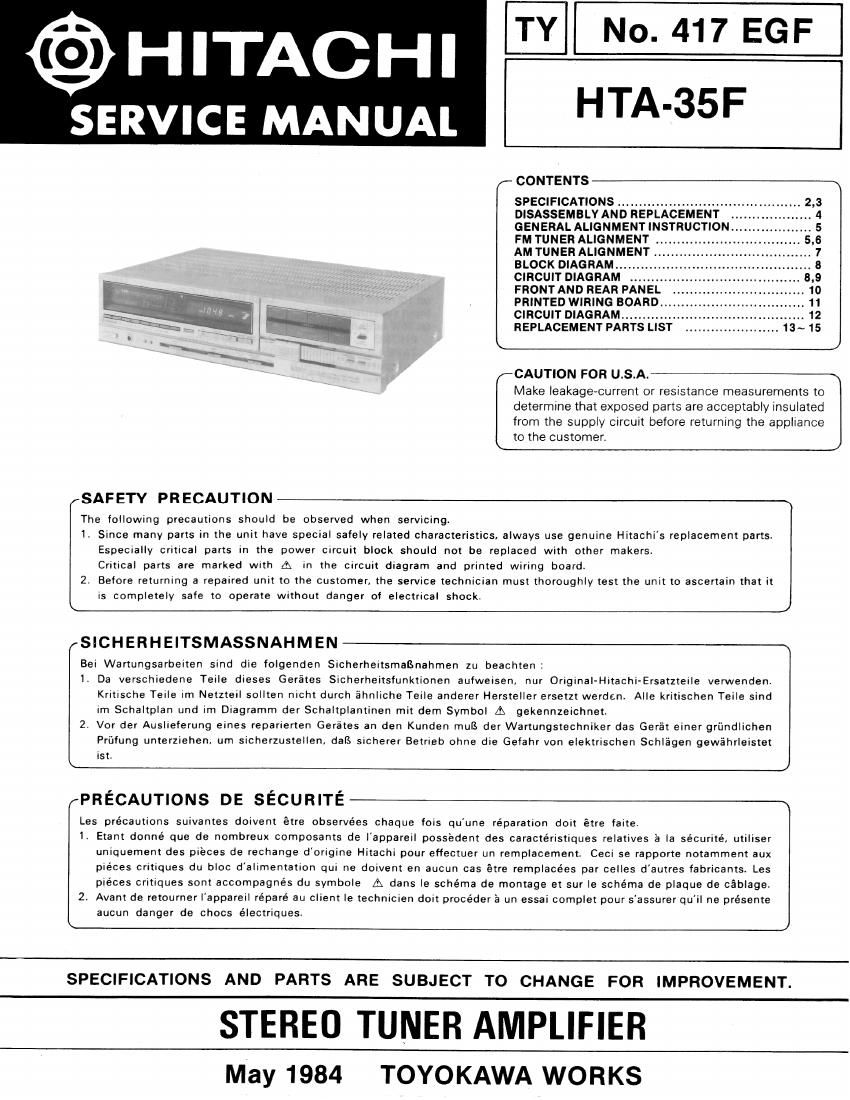

Page 1

No. 417 EGF
HTA-35F

@HITACHI

SERVICE MANUAL

r CONTENTS
SPECIFICATIONS .. 3
DISASSEMBLY AND REPLACEMENT _ 4
GENERAL ALIGNMENT INSTRUCTION . 5
FM TUNER ALIGNMENT .. ,6
AM TUNER ALIGNMENT. .7
BLOCK DIAGRAM . 8
CIRCUIT DIAGRAM 8,9
FRONT AND REAR PANEL 10
PRINTED WIRING BOARD. 11
CIRCUIT DIAGRAM .......... 12

REPLACEMENT PARTS LIST 13: 15

L J
(-CAUTION FOR USA-fl
Make leakage-current or resistance measurements to

determine that exposed parts are acceptably insulated

from the supply circuit before returning the appliance
to the customer.

(SAFETY PRECAUTION \

The following precautlons should be observed when servrcing.

1. Since many parts in the unit have special safely related characterlstics, always use genuine HItachi's replacement parts.
Especially critical parts in the power circuit block should not be replaced With other makers.
Critical parts are marked wnh A in the circuit diagram and printed wiring board,

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it

is completely safe to operate without danger oI electrical shock. J
L
rSICHERHEITSMASSNAHMEN \

Bel Wartungsarbeiten Slnd die Iolgenden SIcherheItsmaEnahmen zu beachten:

1. Da verschledene TeIIe dieses Gerates Sicherheitsfunktionen aufweisen, nur Original-Hitachi-Ersatzteile verwenden.
Kritische TeIIe Im Netzteil sollten nIcht durch éhnliche Teile anderer Hersteller ersetzt werden. Alle kritischen Teile sind
Im Schaltplan und im Diagramm der Schaltplantinen mIt dem Symbol A gekennzeichnet.

2. Vor der Auslieferung eines reparienen Gerates an den Kunden mu|3 der Wartungstechniker das Geréit einer grfindlichen
Prufung unterziehen, um sicherzustellen. daB sicherer BetrIeb ohne dIe Gefahr von elektrlschen Schlagen gewahrleistet
ist.

p J
(PRECAUTIONS DE SECURITE 1

Les precautions suivantes doivent étre observées chaque fois quune reparation doit étre faite.

1. Etant donné que de nombreux composants de l'appareil possédent des caractéristiques relatives a la sécurité, utiliser
uniquement des piiaces de rechange d'origine HItachi pour effectuer un remplacement. Ceci se rapporte notamment aux
piéces critiques du bloc dalimentatuon qul ne doivent en aucun cas étre remplacées par celles d'autres fabricants. Les
piéces crithues sont accompagnés dLI symbole A dans Ie schéma de montage et sur Ie schéma de plaque de cablage.

2. Avant de retourner I'appareil réparé au client le technicien dolt procéder a un essal complet pour s'assurer qu'il ne présente
aucun danger de chocs électriques.

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

STEREO TUNER AMPLIFIER

May 1984 TOYOKAWA WORKS
