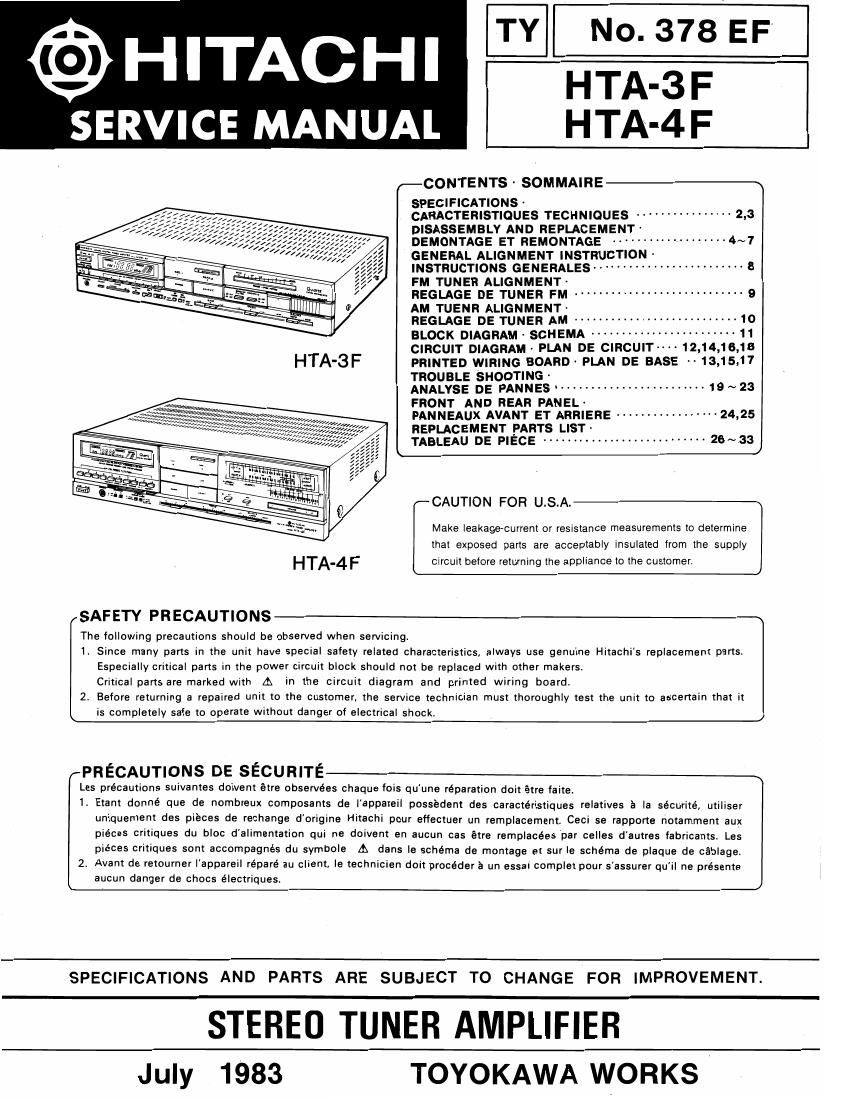

Page 1

No. 378 EF

HITACHI

HTA-3F
SERVICE MANUAL HTA-4F

(-CONTENTS - SOMMAIRE
SPECIFICATION5~

CARACTERISTIOUES TECHNIQUES ---------------- 2,3
DISASSEMBLY AND REPLACEMENT-

DEMONTAGE ET REMONTAGE ------------------- 4~1
GENERAL ALIGNMENT INSTRUCTION ~
INSTRUCTIONS GENERALES ------------------------- 3
FM TUNER ALIGNMENT-

REGLAGE DE TUNER FM --------------------------- 9
AM TUENR ALIGNMENT-

REGLAGE DE TUNER AM --------------------------- 1o
BLOCK DIAGRAM - SCHEMA ------------------- 11
CIRCUIT DIAGRAM - PLAN DE CIRCUIT-w 12,14,1e,13

PRINTED WIRING BOARD- PLAN DE BASE -- 13,15,11
TROUBLE SHOOTING -

ANALYSE DE PANNEs . ------------------------ 19 ~ 23
FRONT AND REAR PANEL-

PANNEAUX AVANT ET ARRIERE ----------------- 24,25
REPLACEMENT PARTS LIST-

TABLEAU DE PIECE --------------------------- 26 ~ 33

CAUTION FOR U.S.A.

Make leakageacurrent or resistance measurements to determine
that exposed parts are acceptably insulated from the supply
CerUII belore returning the appliance to the customer.

SAFETY PRECAUTIONS N

The following precautions should be observed when servicing.

1. Since many parts in the unit have special safety related characteristIcs, always use genuine Hitachis replacement parts.
Especially crIticaI parts in the power circuit block should not be replaced WIth other makers.
Critical pans are marked with A in the circuit diagram and printed wiring board.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it
is completely safe to operate without danger of electrIcaI shock.

PRECAUTIONS DE SECURITE

Les precautions suivantes doivent étre observées chaque fois qu'une réparation doit étre faite.

1. Etant donné que de nombreux composants de lappaveil possedent des caractéristiques relatives a la sécurité, utiliser
uniquement des piéces de rechange d'origIne Hitachi pour effectuer un remplacement. Ceci se rapporte notamment aux
piéces critIques du bloc d'alimentation qui ne doivent en aucun cas étre remplacées par celles dautres tabricants. Les
piéces critiques sont accompagnés du symbole A dans Ie schema de montage et sur Ie schéma de plaque de cablage.

2. Avant de retourner l'appareil réparé au client, le technician doit procéder a un essai complet pour sassurer qu'il ne présente
aucun danger de Chocs électriques.

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

STEREO TUNER AMPLIFIER

July 1983 TOYOKAWA WORKS
