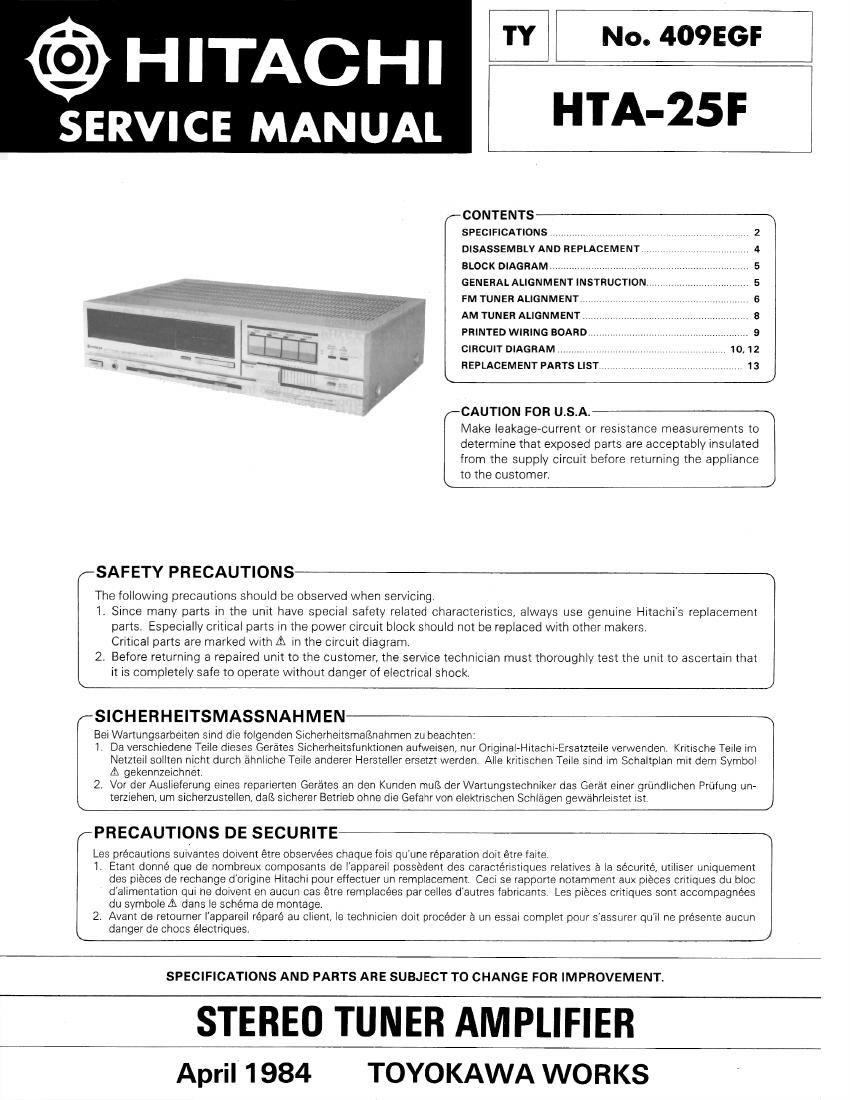

Page 1

TY No. 409EGF

@HITACHI

SERVICE MANUAL l'"A-25F

KCONTENTS

SPECIFICATIONS

DISASSEMBLY AND REPLACEMENT .. .. , .
BLOCK DIAGRAM. . . ,. .
GENERAL ALIGNMENT INSTRUCTION
FM TUNER ALIGNMENT...
AM TUNER ALIGNMENT.. . . .
PRINTED WIRING BOARD . . . 9
CIRCUIT DIAGRAM 10,12
L REPLACEMENT PARTS LIST . . . .... . ., ..

nonhuman

CAUTION FOR U.S.A. *7

Make leakageecurrent or resistance measurements to
determine that exposed parts are acceptably insulated
from the supply Circuit before returning the appliance
to the customer,

(-SAFETY PRECAUTIONS 7 ~ N

The following precautions should be observed when sen/icing.

1. Since many parts in the unit have special safety related characteristics, always use genUine Hitachi's replacement
parts. Especially critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the circuit diagram.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that

it is completely safe to operate without danger of electrical shock.
___/

(-SICHERHEITSMASSNAHMEN fl

Bel Wartungsarbeiten Sll'td die folgenden SicherheitsmaBnahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen autweisen, nur OriginaleHitachieErsameile vorwcnden Kritische Teile im
Netzteil sollten nicht durch éhnliche Teile anderer Hersteller ersetzt werden. Alle kritischen Teile sind [m Schaltplan mit dem Symbol
A gekennzeichnet.

2. Vor der Auslieferung eines reparierten Gerétes an den Kunden muis derWartungstechniker das Gerat cincr grUndlichcn Prufung UNA
terZiehen, um stcherzustellen, dais stcherer Betrieb ohne die Gelahr von elektrischen Schlagen gewahrleistet ist.

(PRECAUTIONS DE SECURITE ,

Les precautions suivantes doivent etre observées chaque fois quune reparation doit étre faite.

l Etant donné que de nombreux composants de l'appareil possédem des caractéristiques relatives a la sécurité, utiliscr uniquoment
des pieces de rechange d'origine Hitachi pour effectuer un remplacement. Ceci se rapporte notammcnt aux pieces critiques du bloc
dalimentation qui ne doivent en aucun cas étre remplacées par celles d'autres fabricants. Les pibces critiques sont accompagnées
du symbole A dans la schema de montage,

2. Avant de retourner I'appareil réparé au client, le technicien doit procéder a un essai complet pour s'assurer quil ne préseme aucun
danger de chocs électriques. J

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

STEREO TUNER AMPLIFIER

April. 1984 TOYOKAWA WORKS
