Hitachi HT 12 Service Manual

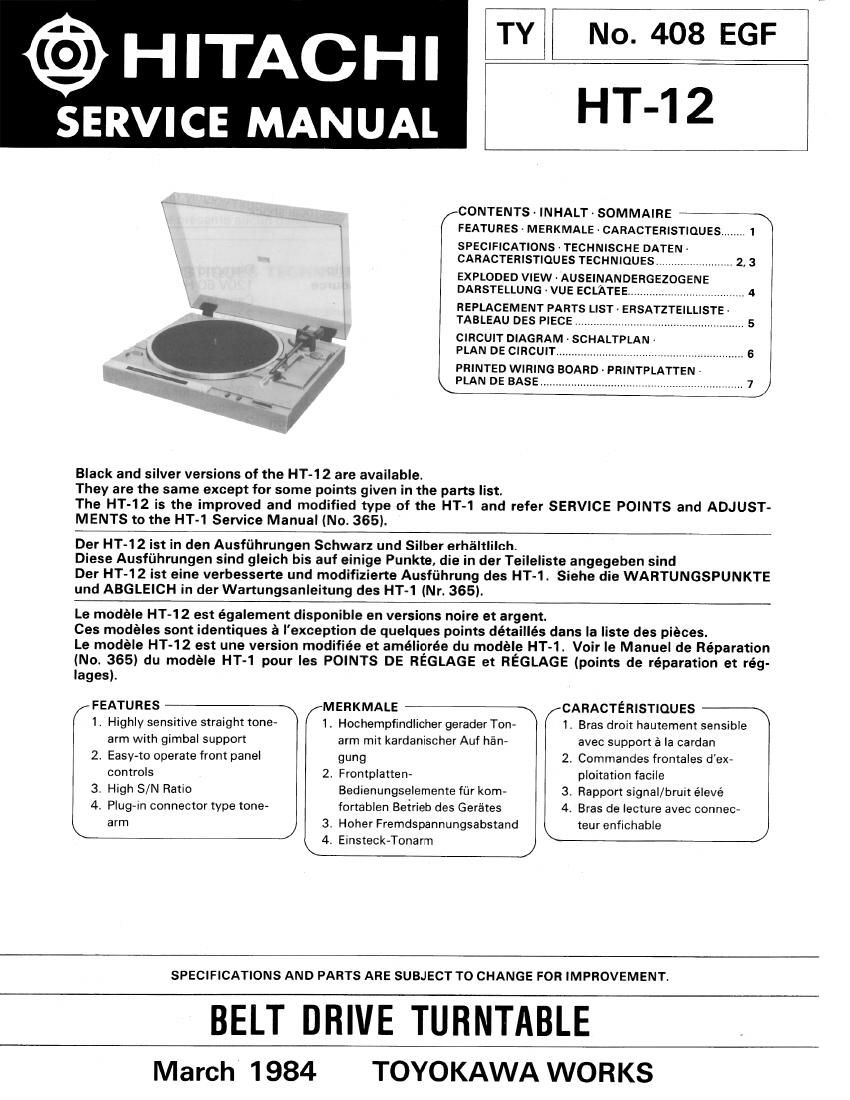

Page 1

No. 408 EGF

@HITACHI

SERVICE MANUAL HT-12

CONTENTS - INHALT - SOMMAIRE "7'
FEATURES - MERKMALE ~CARACTERISTIOUES

SPECIFICATIONS >TECHNISCHE DATEN-
CARACTERISTIOUES TECHNIQUES.

EXPLODEDVIEW- -AUSEINANDERGEZOGENE
DARSTELLUNG- VUE ECLATEE.

REPLACEMENT PARTS LIST- ERSATZTEILLISTE
TABLEAU DES PIECE ...................................................

CIRCUIT DIAGRAM - SCHALTPLAN-
PLAN DE CIRCUIT

PRINTED WIRING BOARD- PRINTPLATTEN-
PLAN DE BASE ................................................................. 7

; .
r \ f

Black and silver versions of the HT-12 are available.

They are the same except for some points given in the parts list.

The HT-12 is the improved and modified type of the HT-1 and refer SERVICE POINTS and ADJUST-
MENTS to the HT-1 Service Manual (No. 365).

Der HT- 12 ist in den Ausfuhrungen Schwarz und Silber erhaltlilch.

Diese Ausfuhrungen sind gleich bis auf einige Punkte, die' In der Teileliste angegeben sind

Der HT-12 ist eine verbesserte und modifizierte Ausfiihrung des HT-1. Siehe die WARTUNGSPUNKTE
und ABGLEICH in der Wartungsanleitung des HT- 1 (Nr. 365).

Le modéle HT-12 est également disponible en versions noire et argent.

Ces modéles sont identiques a l' exception de quelques points détaillés dans la liste des pieces.

Le modéle HT- 12 est une version modifiée et améliorée du modéle HT- 1. Voir le Manuel de Réparation
(No. 365) du modéle HT- 1 pour les POINTS DE REGLAGE et REGLAGE (points de réparation et rég-
lages).

-3!

FEATURES

1. Highly sensitive straight tone-
arm with gimbal support

2. Easy~to operate front panel
controls

3. High S/N Ratio

4. Plug-in connector type tone-

arm

MERKMALE
1. Hochempfindlicher gerader Ton-
arm mit kardanischer Auf han-
gung
2. Frontplatten~
Bedienungselemente fijr kom-
fortablen Betrieb des Gerates
3. Hoher Fremdspannungsabstand
. Einsteck~Tonarm

CAHACTERISTIOUES

1. Bras droit hauternent sensible
avec support a la Garden

2. Commandes frontales d'ex-
ploitation facile

3. Rapport signal/bruit élevé

4. Bras de lecture avec connec-

teur enfichable

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

BELT DRIVE TURNTABLE

March 1984 TOYOKAWA WORKS

Page 2

HITACHI HT-12

SAFETY PRECAUTIONS

The following precautions should be observed when servicing.
1. Since many parts in the unit have special safety related characteristics, always use genuine Hitachis re
placement parts. Especially critical parts in the power Circuit block should not be replaced with other

makers.

Critical parts are marked withA in the schematiqdiagram;and2oircu"rt board diagram.
2. Before returning a repaired unit to the customer, the serv1ce technician must thoroughly test the unit to
ascertain that it is completely safe to operate without danger of electrical shock.

SPECIFICATIONS

Type 2~speed belt drive system
Platter Aluminum alloy dieecast
Motor DC servo motor

Speed 2 speeds, 334/3 and

45 rpm
Signal to Noise ratio 70 dB (DlN-B)
Wow and Flutter 005% (WRMS)
Tonearm
Effective length 220 mm
Overhang 1 5 mm
Lead wire
capacitance 140 pF
When a HITACHI Cartridge is attached
Cartridge M1114
Frequency
response 10 - 25,000 Hz

Output voltage

25 mV (1 kHz 50 mm/sec)

Channel separation 23 dB at 1 kHz

Tracking force

SICHERHEITSMASSNAHMEN

1.25 $0.25g

Stylus tip
Power source

Power consumption

Dimensions

Weight

Diamond stylus DSeST12
120V 60 Hz for USA. &
Canada standard

220V 50 Hz for Europe
standard

240V 50 Hz for U.K. &
Australia standard

110 -120/200 - 240V
50/60 Hz for Asia 8t Latin
American countries

3 watts

435 (W) x 1 10 (H)><365 (D)
mm (with dust cover at,
tached)

435 (W) x 107 (H)><365 (D)
mm

3 kg

4 kg (with dust cover at
tached)

Bei Wartungsarbeiten sind die folgenden Sicherheitsmalsnahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen autweisen, nur Original-Hitachi~Ersatzteile
verwenden. Kritische Teile im Netzteil sollten nicht durch ahnliche Teile anderer Hersteller ersetzt wer-
den. Alle kritischen Teile sind im Schaltplan mit dem Symbol A gekennzeichnet.

2. Vor der Auslieferung eines reparierten Gerates an den Kunden muls der Wartungstechniker das Gerat einr

k

er grl'indlichen Prdfung unterziehen, um sicherzustelleh, dais sicherer Betrieb ohne die Gefahr von elek»
trischen Schlagen gewahrleistet isti

TECH N I SC H E DATE N Andemngen der auBeren Aufmachung und technischen fur weitere Varbesserung jederzeit vorbehalten.

Tvp
Planenteller

Motor
Drehzahlen

Fremdspannungsab-
sta nd
Gleichlaufschwan-
kungen

Effektive Lange

U berha ng

Leitu ngsd ra ht-

Kapazitétswert

Riemenantriebsautomatik mit
2 Drehzahlen

Aluminium,
DruckguBlegierung
GIeichstrom-Servo motor

2 Drehzahlen, 33-1/3 und
45 U/min

70 dB (DIN-B)
0,05% Mittelwert
220 mm

15 mm

140 pF

Wenn ein Tonabnehmer von HITACHI

angebracht ist.
Tonabnehmer
Frequenzgang

MT714
10 bis 25.000 Hz

Ausgangsspannung 25 mV (bei 1 kHz 50mm/s)

Kanaltrennung

Auflagekraft

Abta stnadel
Stromversorgung

Leistungsaufnahme
Abmessungen

Gewicht

23 dB bei 1 kHz

125 :0259
Diamantnadel DS-STl 2
12OV/60 Hz {Ur USA. und
Kanada

220V/50 HZ fLir Europa
240V/50 Hz fur Groleritane
nien und Australien

110 - 120/200 - 240V
50/60 Hz fUrAsien und
Lateinamenka

3 Watt

435 (L)>< 1 1O (Hlx 365 (P)
(mm Mit der angebrachten
Staubedeck)

435 (L)x 107 (H) x 365 (P)
mm

3 kg

4 kg (Mit der angebrachten
Staub«decke)
