Hitachi HCA 6500 Service Manual

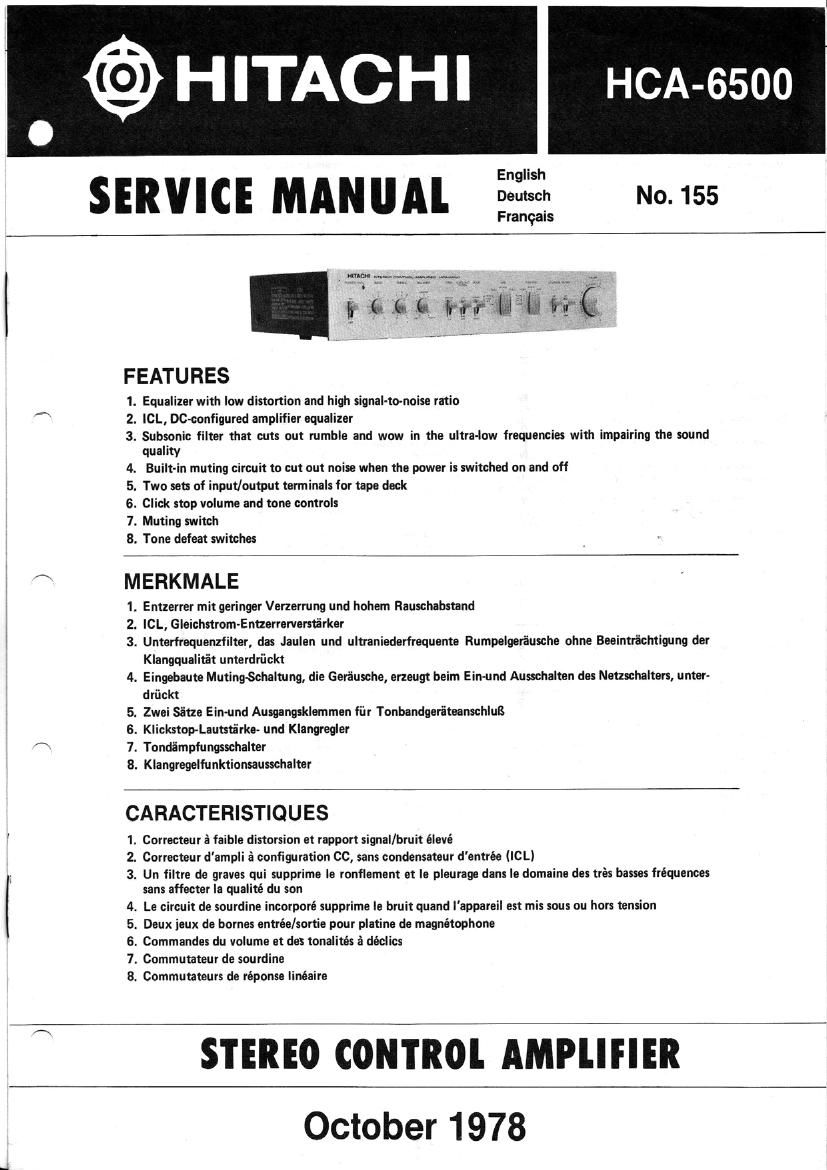

Page 1

@ HITACHI HCA-6500
O

En lish
SERVICE MANUAL 063m No.155

Franoais

FEATURES

1. Equaliler with low distortion and high signal-to-noise ratio
A 2. ICL, DC-configured amplifier equalizer
3. Subsonic filter that cuts out rumble and wow in the ultra-low frequencies with impairing the sound
quality
. Built-in muting circuit to cut out noise when the power is switched on and off
. Two sets of input/output terminals for tape deck
. Click stop volume and tone controls
. Muting switch
. Tone defeat switches

¢\I@U1b

A MERKMALE

1. Entzerrer mit geringer Verzerrung und hohem Rauschabstand

2. ICL, Gleichstrom-Entzerrerversfirker

3. Unterfrequenzfilter, das Jaulen und ultraniederfrequente Rumpelgerfiusche ohne Beeintrichtigung der

Klangqualitfit unterdnickt

4. Eingebaute MutingSchaltung, die Gerfiusche, erzeugt heim Einund Auschelten des Netzschalters, unter-
driickt

. Zwei Siitze Ein-und Ausgangsklemmen fi.ir Tonbandgeriteanschluls

. Klickstop-Leutstzirke- und Klangregler

. Tondempfungsschalter

. Klangregelfunktionsausschalter

)
acumen

CARACTERISTIQUES

' 1. Correcteur a faible distorsion et rapport signal/bruit éievé
2. Correcteur d'ampli 5 configuration CC, sans condenseteur d'entrée (ICL)
3. Un filtre de graves qui supprime le ronflement et le pleurage dens le domaine des trés basses fréquences
sans affecter la qualité du son
. Le circuit de sourdine incorporé supprime le bruit quand lappareil est mis sous ou hors tension
. Deux jeux de bornes entree/sortie pour pletine de magnétophone
. Commandes du volume et des tonalités a déclics
. Commutateur de sourdine
. Commutateurs de réponse linéaire

acumen:-

S'I'EREO CONTROL AMPLIFIER
October 1978
