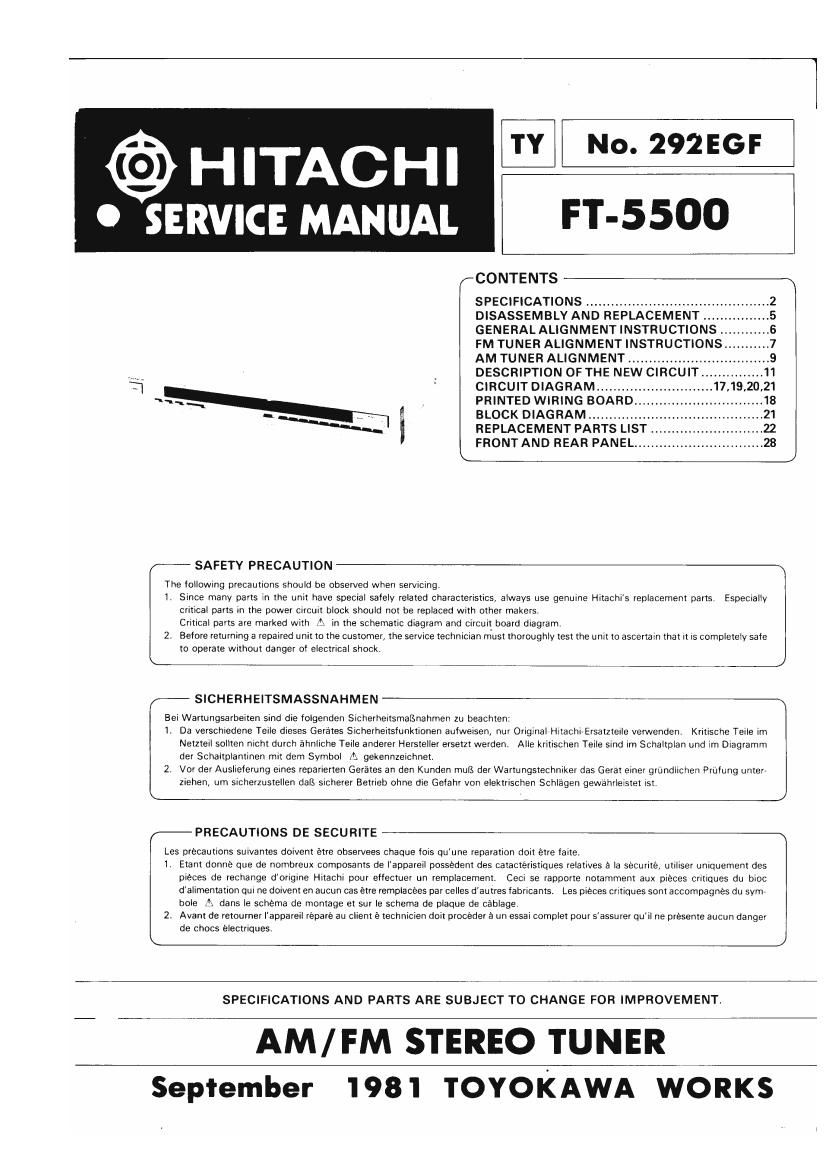

No. 292 EGF

HITACHI

SERVICE MANUAL FT-5500

CONTENTS

SPECIFICATIONS ..
DISASSEMBLY AND REPLACEMENT
GENERALALIGNMENTINSTRUCTIONS
FM TUNER ALIGNMENTINSTRUCTIONS.
AM TUNER ALIGNMENT ................
DESCRIPTION OFTHE NEW CIRCUIT
' CIRCUIT DIAGRAM ..........
PRINTED WIRING BOARD.
BLOCK DIAGRAM ............
REPLACEMENT PARTS LIST
FRONTAND REAR PANEL...

.17.19,20,21

/-* SAFETY PRECAUTION

The Iollowmg precautions should be observed when servicing

1. Since many parts in the unit have special safely related characteristics, always use genuine Hitachis replacement pans Especlally
critical parts In the power circuit block should not be replaced With other makers
Critical parts are marked with A in the schematic diagram and circuit board diagram.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that It Is completely safe
to operate Without danger of electrical shock

(- SICHERHEITSMASSNAHMEN *'

Bei Wartungsarbeiten sind die folgenden Sicherheitsmalsnahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen autweisen, nur Original HirachiErsatzreile verwenden, Kntische Teile im
Netzteil sollten nlcht durch ahnliche Teile anderer Hersteller ersetzt werden. Alle krltlschen Teile sind im Schaltplan und im Diagramm
der Schaltplantinen mit dem Symbol A gekennzeichnet.

2, Vor der Auslieferung eines reparierten Gerates an den Kunden muls der Wartungsiechniker das Gerat einer grundlichen Prulung unterr
ziehen, urn slcherzustellen dalL Sicherer Betrieb ohne die Gefahr Von elektrischen Schlagen gewahrleistet ist

(-PRECAUTIONS DE SECURITE

Les prewutions suivames doivent etre observees cheque fois quune reparation doit étre laite.

1. Etant donn'e que de nombreux composants de I'appareil possedeni des catacteristiques relatives a la securité, utiliser uniquement des
pieces de rechange dorigine Hitachi pour etfectuer un remplacement. Cecl se rapporte notamment aux pieces critiques du blOC
dalimentation qui ne doivent en aucun cas étre remplacees par celles dautres Iabricants. Les pieces critiques sont accompagnes du symr
bole A dans le schema de montage et sur le schema de plaque de cablage

2. Avant de retourner Iappareil répar'e au clieni é technician doit prucéder a un essai complet pour sassurer qu'il ne presente aucun danger
de chocs 'electriques

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

AM/FM STEREO TUNER

September 1981 TOYOKAWA WORKS
