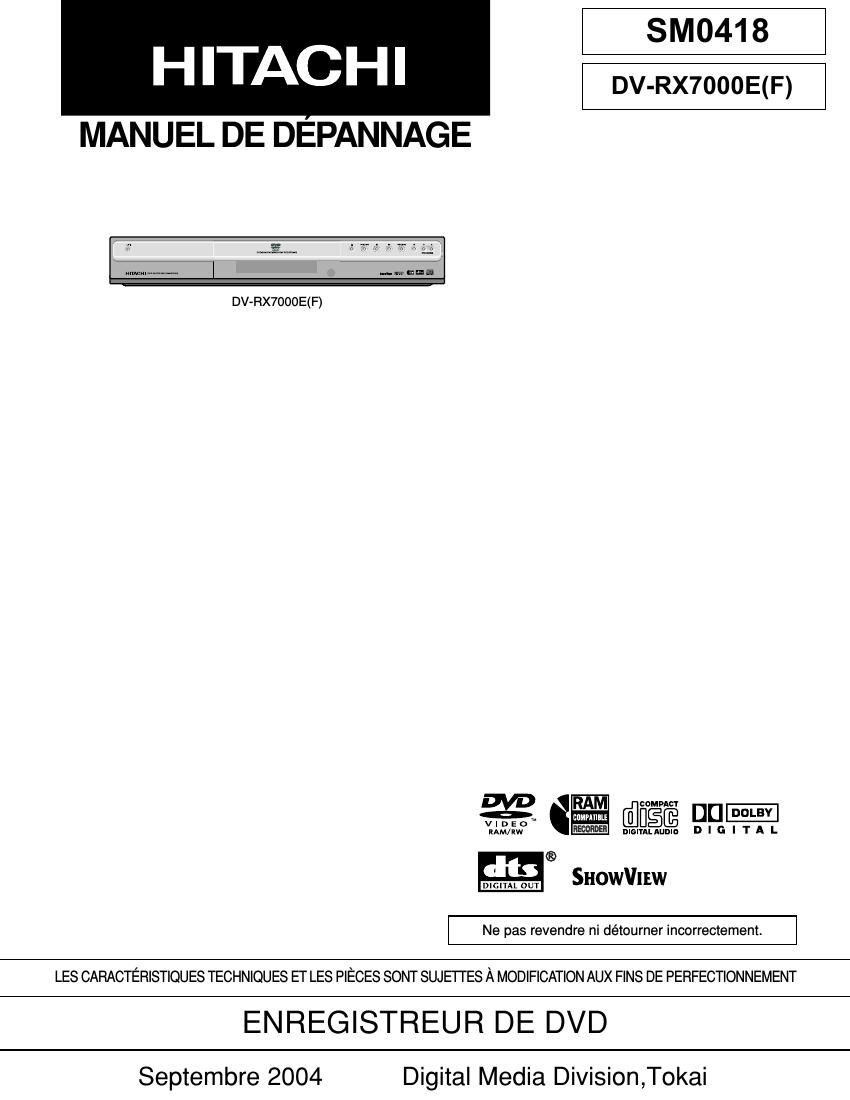

Hitachi DVRX 7000 E Service Manual
This is the 48 pages manual for Hitachi DVRX 7000 E Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Hitachi DVRX 7000 E Service Manual (Ocr-read)
Page 1
Table des Matières - 1 TABLE DES MATIÈRES 1Précautions de sécurité pour les réparations ........................................ 1-1 1-1 Précautions ............................................. 1-1 1-2 Utilisation de la soudure pour les réparations .............................................. 1-2 1-3 Mesures protection électrostatique ......... 1-2 1-4 Précautions à prendre lors de la manipulation du lecteur de DVD ............. 1-3 1-5 Remarques concernant l'usage du manuel de dépannage ............................ 1-3 2 Description générale ........................ 2-1 2-1 Aperçu ..................................................... 2-1 2-1-1 Méthode de réparation ......................... 2-1 2-1-2 Disques utilisables avec le DV-RX7000E(F) ................................... 2-2 2-1-3 Spécifications des disques ................... 2-2 2-2 Caractéristiques générales ..................... 2-6 2-3 Fiche technique ....................................... 2-7 2-4 Liste des principales fonctions ................ 2-8 2-5 Noms des éléments ................................ 2-9 2-6 Liste des abréviations et termes utilisés pour l'enregistreur de DVD ..................... 2-11 3Description détaillée du service et dépannag e......................................... 3-1 3-1 Détails du service .................................... 3-1 3-1-1 Retrait du disque dun enregistreur défectueux ........................................... 3-1 3-1-2 Logiciel intégré ...................................... 3-1 3-2 Dépannage ............................................. 3-3 4 Désassemblage et Réassemblag e... 4-1 4-1 Ordre de désassemblage ........................ 4-1 4-2 Désassemblage ...................................... 4-1 (1) Capot supérieur ........................................ 4-1 (2) Panneau avant .......................................... 4-2 (3) Panneau arrière et moteur de ventilateur ................................................. 4-2 (4) P.C.B de clavier ........................................ 4-3 (5) P.C.B. de SMPS ........................................ 4-3 (6) P.C.B principale ........................................ 4-4 (7) Lecteur multi-DVD .................................... 4-4 (8) P.C.B. de bornier ....................................... 4-5 5 Vue éclatée et liste de pièces .......... 5-1 5-1 Vues en éclaté ........................................ 5-1 5-2 Liste des pièces de rechange ................. 5-2 5-2-1 Liste des pièces mécaniques ............... 5-2 5-2-2 Liste des pièces électriques ................. 5-3 S Schémas synoptiques et schémas de câblage ........................................ S-1 S-1 Câblage .................................................. S-1 S-2 S.M.P.S [S.M.P.S] ................................... S-2 S-3 Sortie A/V [Jack] ..................................... S-3 S-4 Entrée A/V [Jack] ................................... S-4 S-5 µP avant [Jack] ...................................... S-5 S-6 Bloc TM & MTS [Jack] ........................... S-6 S-7 Péritel [Jack] .......................................... S-7 S-8 Touche de fonction [Clavier] ................... S-8 C Schémas des cartes à circuits imprimé s........................................... C-1 C-1 PCB de SMPS ....................................... C-1 C-2 PCB de bornier ...................................... C-3 C-3 PCB de clavier ....................................... C-5 B Schémas des blocs ......................... B-1
Page 2
1 - 1 Précautions de sécurité pour les réparations 1 1-1 Précautions ATTENTION (AFFICHEUR À CRISTAUX LIQUIDES) Le panneau afficheur à cristaux liquides est le résultat d'une très haute technologie de précision. Plus de 99,99% des éléments d'image sont sollicités, mais quelques éléments d'image (moins de 0,01%) peuvent apparaître comme des points brillants colorés. Cela ne signifie pas pour autant que le panneau afficheur à cristaux liquides a une défectuosité car ceci provient du fait qu'il repousse les limites de la technologie utilisant le courant électronique. Nombreux sont les composants électriques et les pièces mécaniques qui possèdent des caractéristiques spéciales liées à la sécurité. Celles-ci ne sont pas toujours évidentes après un examen visuel et il en va de même pour la protection qu'ils assurent quand des composants et des pièces de rechange conçues pour résister à une haute tension, un wattage élevé, etc., sont utilisés pour le remplacement. Les composants et les pièces de remplacement qui possèdent ces caractéristiques spéciales liées à la sécurité sont identifiés dans le présent manuel de dépannage. Les composants électriques qui possèdent ces caractéristiques sont identifiés par le symbole dans les schémas de principe ainsi que dans la liste des composants du présent manuel de dépannage. L'utilisation de composants de remplacement ne possédant pas des caractéristiques de sécurité équivalentes telles que celles recommandées par la firme HITACHI pour servir de composants de remplacement et qui sont identifiés dans la liste des composants électriques du présent manuel de dépannage peuvent être à l'origine de chocs électriques, amorçage électrique ou autres dangers. La sécurité relatives aux produits est sans cesse révisée et de nouvelles instructions sont diffusées aux moments opportuns. En ce qui concerne les instructions les plus récentes, veuillez consulter la plus récente édition de manuel de dépannage HITACHI. Il est possible de faire une souscription pour obtenir des copies supplémentaires de manuel de dépannage HITACHI à un tarif nominal auprès de la firme HITACHI SALES CORPORATION. NOTICE RELATIVE À LA SÉCURITÉ DES PRODUITS Pile au lithium: risque dexplosion si la pile nest pas mise en place correctement. Remplacer par le même type sinon par un type équivalent tel quil est recommandé par le fabricant. Jeter les piles usées en se conformant rigoureusement aux instructions du fabricant. Quand une pile au lithium doit être remplacée, il est essentiel dutiliser une pile de même type et de la mettre en place correctement. ADVERTISSEMENT: Les piles au lithium renferment des produits chimiques nocifs. Manipuler et jeter avec le plus grand soin. Ne jamais jeter au feu. Ne pas court-circuiter les bornes de la pile. Avant de jeter une pile au lithium, la mettre dans un sachet en plastique et mettre le tout dans un récipient à jeter. ATTENTION ATTENTION Il existe n étage haute tension à l'intérieur d'enregistreur de DVD. Au moment d'effectuer les réparations ou les travaux d'inspection, faire très attention aux décharges électriques: Se servir d'un transformateur d'isolement, porter des gants, etc. ATTENTION RADIATION LASER DE CLASSE 2M EN CAS D'OUVERTURE. NE PAS REGARDER LE FAISCEAU NI OBSERVER AVEC DES INSTRUMENTS OPTIQUES. PROTECTION LASER CLASSE 1 ATTENTION Ce produit contient une diode à laser de classe supérieure à 1. Pour que la sécurité d'utilisation de l'appareil soit assurée en permanence, ne retirer aucun couvercle ni essayer d'avoir accès à l'intérieur de ce produit. Tous les travaux de dépannage doivent être confiés à un personnel qualifié.
