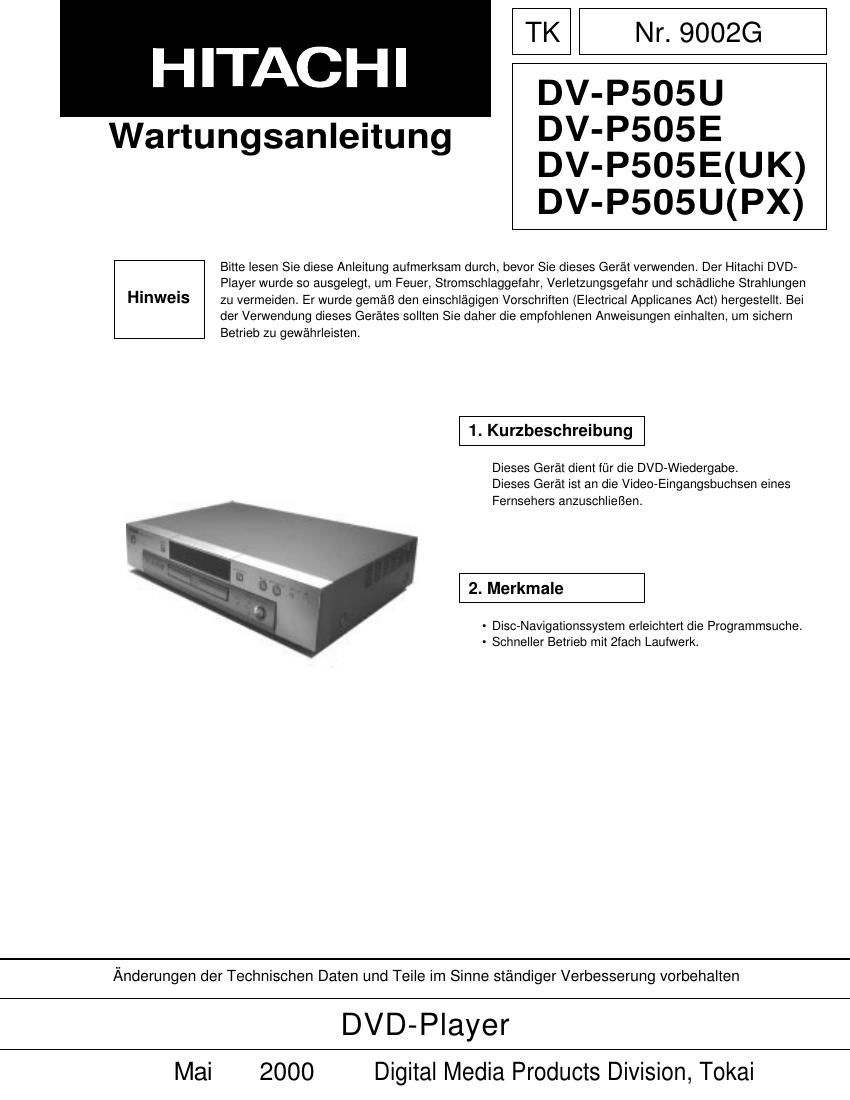

HITACHI DV-P505U

Wartungsanleitung DV-P505E
DV-P505E(UK)

DV-P505U(PX)

Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie dieses Gerét verwenden. Der Hitachi DVD-
Player wurde so ausgelegt, um Feuer, Stromschlaggefahr, Verletzungsgefahr und schédliche Strahlungen
Hinweis zu vermeiden. Er wurde geméB den einschléigigen Vorschriften (Electrical Applicanes Act) hergestellt. Bei
der Verwendung dieses Geréites sollten Sie daher die empfohlenen Anweisungen einhalten, um sichern
Betrieb zu gewéhrleisten.

1. Kurzbeschreibung

Dieses Gerét dient fiJr die DVD-Wiedergabe.
Dieses Gerét ist an die Video-Eingangsbuchsen eines
Fernsehers anzuschlieBen.

2. Merkmale

- Disc-Navigationssystem erleichtert die Programmsuche.
- Schneller Betrieb mit 2fach Laufwerk.

Anderungen der Technischen Daten und Teile im Sinne sténdiger Verbesserung vorbehalten

DVD-Player

Mai 2000 Digital Media Products Division, Tokai

Page 2

[

SicherheitsmaBnahmen (bitte einhalten)

Bevor Sie mil Reparaturarbeiten beginnen, lesen Sie bitte diese VorsichtsmaBnahmen durch.
Die folgenden Punkte sind zu beachten, um Unfélle zu vermeiden und sichern Betrieb des Geréxtes zu gewéhrleisten.

- Der Gefahrengrad und die durch fehlerhaften Betrieb méglichen Beschédigungen sind durch die folgenden Markierungen

angegeben.
Q WARNUNG Damit sind MaBnahmen bezeichnet, die unbedingt eingehalten werden miissen, urn
ernsthafte Verletzungen womoglich mil Todesfolge zu vermeiden.
Damit sind MaBnahmen bezeichnet, die unbedingt eingehalten werden miissen, um
A VORSICHT mégliche Verletzungen und Sachschéden zu vermeiden.

- Die folgenden Symbole bezeichnen Aktionen, die eingehalten werden miissen.

A

Dieses Symbol bezeichnet Punkle, die
besonders beachtet werden miissen.

0

Dieses Symbol bezeichnet Punkte, die Sie
unbedingt ausfiihren miissen.

A

Dieses Symbol weist darauf hin, daB
Stromschlaggefahr besteht.

®

Dieses System weist auf Verbote hin.

A WARNUNG

A.

- Besondere Aufmerksamkeit ist erforderlich.

Wenn besondere Aufmerksamkeit erforderlich ist,
ist dies durch einen Aufkleber oder Stempel am
Gehéuse, am Chassis oder an den Teilen
angegeben.

Bitte beachten Sie diese Anmerkungen sowie die
VorsichtsmaBnahmen hinsichtlich der
Verwendung in dieser Anleitung.

A

- Vorsicht ist geboten, da Stromschlaggefahr besteht.

Lassen Sie wéhrend des Betriebs besondere
Vorsicht walten, an Hochspannung anliegt und
aufgeladene Teile im Inneren des Gerétes
vorhanden sind. Durch Beriihrung kann es zu
elektrischen Schlégen mil Todesfolge kommen.
Bei der Demontage, Montage oder dem
Austausch von Teilen ist immer vorher der
Netzslecker zu ziehen. Durch fehlerhaften
Kontakt mit einem unter Strom stehenden Teil
kann es zu Stromschlaggefahr, Todesfolge oder
Verletzung kommen.

- Die urspriinglichen Einbaupositionen und
Verdrahtungswege sind einzuhalten.

0

Aus Sicherheitsgrflnden sind manche Teile mit
Schrumpfschléuchen oder Isolierband isolierl
bzw. ohne Kontakt mit dem Substrat eingebaut.
Die interne Verdrahtung ist in sicherer Entfernung
von heiBen oder unter Hochspannung stehenden
Teilen gehalten, und durch Klemmen oder andere
MaBnahmen gesicherl. Bitte achten Sie auf
Wiederherstellung dergleichen Bedingungen, um
elektrische Schléige und Feuer zu vermeiden.

0

- Bitte verwenden Sie nur die bezeichneten Teile.

Die Teile sind nach Flammwiderstand und
Spannungsbesténdigkeit gekennzeichnet. Beim
Austauschen sind daher Teile mit den gleichen
Eigenschaften zu verwenden.

Besonders die in den Schaltplénen und Stflckliste
durch das Symbol A gekennzeichnelen Teile
diJrfen nur durch Teile mit der identischen
Teilenummer ersetzt werden.

Falls ein Teil mit einer unlerschiedlichen
Teilenummer verwendet wird, kann es zu
Stromschlaggefahr und Feuer kommen.

- Uberpriifen Sie die Sicherheit nach der Wartung.

0

Bitte Uberprfifen sie, daB alle ausgebauten
Schrauben, Teile und Dréihte wieder eingebaut
und keine Anderungen an den Einbaupositionen
ausgefflhrt wurden.

Uberprfifen Sie auch den Isolationswiderstand mit
einem Ohmmeter auf einen Wert von mehr als 20
MOhm.

Es besteht Stromschlag- und Feuergefahr, wenn
der Isolationswiderstand weniger als 20 MOhm
betrégt.
