Hitachi DE 1 Service Manual
This is the 29 pages manual for Hitachi DE 1 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Hitachi DE 1 Service Manual (Ocr-read)

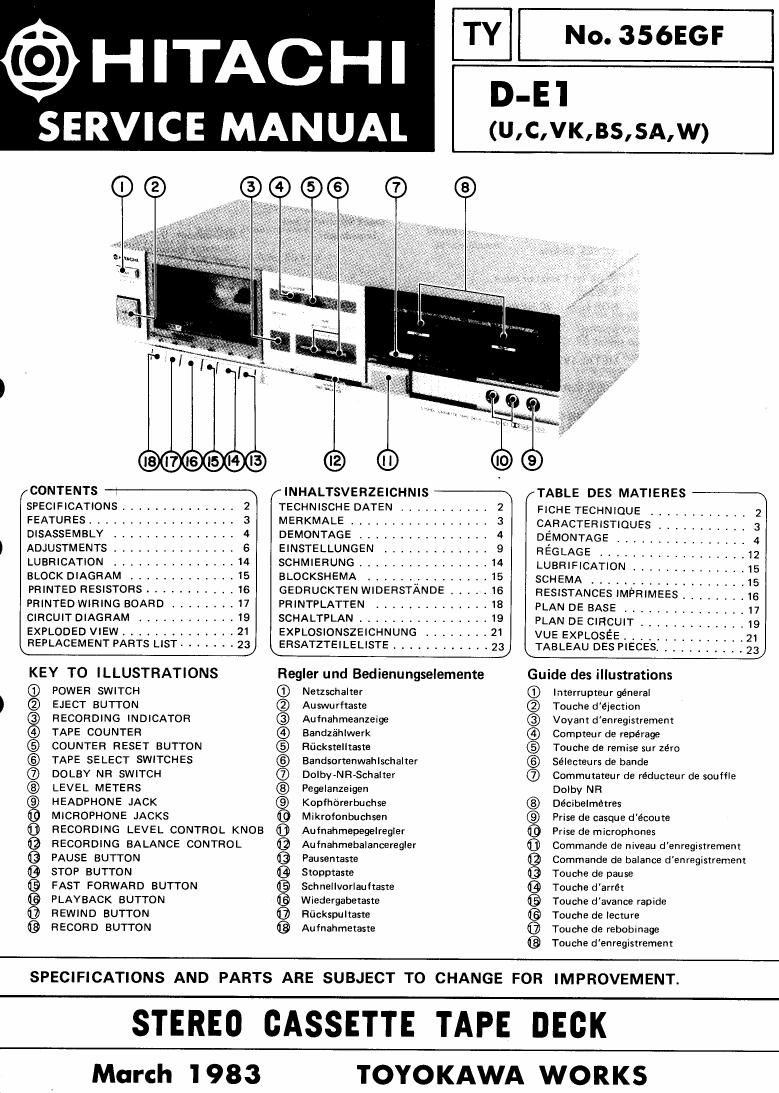

Page 1
(9) HITACHI
SERVICE MANUAL
CONTENTS -*-T-fi
SPECIFICATIONS .............. 2
INHALTSVERZEICHNIS
TECHNISCHE DATEN
TY
No. 356EGF
D-E'I
(U,C,VK,BS,SA,W)
TABLE DES MATIERES
FICHE TECHNIQUE
FEATURES ..... 3 MERKMALE ................. CARACTERISTIQUES . . .
DISASSEMBLY . . . . . . . 4 DEMONTAGE ..... 4 DEMONTAGE ......... .
ADJUSTMENTS ............... 6 EINSTELLUNGEN 9 REGLAGE ___________ . . .12
LUBRICATION ............... 14 SCHMIERUNG ................ I4 LUBRIFICATION _____________ 15
BLOCK DIAGRAM . . . .15 BLOCKSHEMA ...... . . . . . 15 SCHEMA ................... ,5
PRINTED RESISTORS ........... 16 GEDRUCKTENWIDERSTANDE 16 RESISTANCES IMIRIMEES _ _ _ .16
PRINTED WIRING BOARD ........ 17 PRINTPLATTEN ........ . . IB PLAN DE BASE . 17
CIRCUIT DIAGRAM ............ 19 SCHALTPLAN ................ 19 PLAN DE CIRCUIT ....... '19
EXPLODED VIEW .............. 21 EXPLOSIONSZEICHNUNG ........ 21 VUE EXPLOSEE '''''''' _ _ . _21
REPLACEMENT PARTS LIST ....... zy ERSATZTEILELISTE ............ 23 TABLEAU DES PIECES ........... 23
KEY TO ILLUSTRATIONS
POWER SWITCH
EJECT BUT-TON
RECORDING INDICATOR
TAPE COUNTER
COUNTER RESET BUTTON
TAPE SELECT SWITCHES
DOLBY NR SWITCH
LEVEL METERS
HEADPHONE JACK
MICROPHONE JACKS
RECORDING LEVEL CONTROL KNOB
RECORDING BALANCE CONTROL
PAUSE BUTTON
STOP BUTTON
FAST FORWARD BUTTON
PLAYBACK BUTTON
REWIND BUTTON
RECORD BUTTON
®©®®®©©©6 ® @@@@@@@9
ID
©©®®®©©©®©Q®©®®©©®
egler und Bedienungselemente
Netzschalter
Auswurflaste
Au fnahmeanzeige
Bandzéhlwerk
Rflckstelhaste
Bandsurtenwah Ischalter
Dolby-NR-Schalter
Fegelanzeigen
Kopfhbrerbuchse
Mikrofonbuchsen
Aufnahmepegelregler
Au fnahmebaIanceregIer
Pausentaste
Stopptasxe
Schnellvorlauftaste
Wiedergabetaste
Rickspultaste
AufnahmeIaste
uide des illustrations
lnterrupteur géneral
Touche d'éjection
Voyant denregistremem
Compteur de repérage
Touche de remise sur zéro
Sélecteurs de bande
Commutateur de réducteur de souffle
Dolby NFI
Décibelmétres
Prise de casque d'écoute
Prise de microphones
Commande de niveau d'enreglstrement
Commande de baIance d'enregistrement
Touche de pause
Touche d'arrét
Touche davance rapide
Touche de lecture
Touche de rebobinage
Touche denregistrement
@©®®®®©©®©Q @@@G@®@0
SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR
IMPROVEMENT.
STEREO CASSETTE TAPE DECK
March 1 983
TOYOKAWA WORKS
Page 2
D-E1
SAFETY PRECAUTIONS
The following precautions should be observed when servicing.
1. Since many parts in the unit have special safety related characteristics, always use genuine Hitachi's replacement parts. Especially
critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked withAin the circuit diagram.
2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it is com-
pletely safe to operate without danger of electrical shock.
SPECIFICATIONS
Track System:
Recording System and Bias
Frequency:
Erasing System:
Erase Ratio:
Tape Speed:
Frequency Response:
Wow and Flutter:
S/N (Signal to Noise Ratio):
Distortion:
Crosstalk:
4 track 2 channel stereo
AC bias, 85 kHz
AC erase
65 dB (at 1 kHz) or more
4.75 cm/s
NOR-I: 20 Hz to 15,000 Hz
30 Hz to 14,000 Hz (:3 dB)
CrOZ-II: 20 Hz to 16,000 Hz
30 Hz to 15,000 Hz (:3 CIR)"
METAL-IV: 20 HZ to 17,000 Hz
30 Hz to 16,000 Hz (:3 dB)
0.05% (WRMS)
0.1796
Dolby NR ON: 66 dB
Dolby NR OFF: 58 dB
Dolby NR ON: 65 dB "
Dolbv NR OFF157 dB *
1.0% (1 kHz, OVU)
60 dB (at 1 kHz) or more
Input Sensitivity and
Impedance:
Output Level and
I mpedence:
Power Supply:
Power Consumption:
Dimensions:
Weight:
Microphone: 0.4 mV
(Suitable microphone impedance
300 ohms to 5 kohms)
Line in: 80 mV, 50 kohms
Line out: 500 mV
(Suitable Load Impedance 50 kohms
or more)
Headphones: 80 mV (8 ohms)
(Suitable Load Impedance 3 ohms to
2 kohms)
AC 120 V, 60 HZ (U, C)
~ 220 V, 50 Hz (VK)
~ 240 V, 50 Hz (BS, SA)
~ 110~120 V / 200-240 V
50, 60 Hz (W)
9 W
435(W) x 110(H) x 218(0) mm
3.2 kg
According to DIN 45 500
Specifications are subject to change without notice for performance improvement.
PRECAUTIONS DE SECURITE
Les precautions suivantes doivent étre observées cheque fois quune reparation doit étre faite.
1. Etant donné que de nombreux composants de l'appareil possédent des caractéristiques relatives 5 la sécurité, utiliser uniquement des
pieces de rechange d'origine Hitachi pour effectuer un remplacement.
d'alimentation qui ne doivent en aucun cas étre remplacees par celles d'autres fabricants.
Les pieces critiques sunt accompagnées du symbole A dans le schéma de montage.
2. Avant de retourner lappareil répare au client, le technicien doit prooeder a un essei complet pour s'assurer qu'il ne présente aucun
danger de chocs électriques.
Ceci se rapporte notamment aux piéces critiques du bloc
TECHNISCHE DATEN
Spursystem:
Aufnahmesystem und Vor-
magnetisierunqsfrequenz:
Liischsystem:
Laschdimpfunq:
Bandgeschwindigkeit:
Frequenzgang:
Gleichlaufschwankungen:
Fremdspannu ngsabstand:
Klirrgrad:
Ubersprechdiimpfung:
46pm 2-Kanal-St2reo
Wechselstrom-Vormagnetisierung, 85 kHz
Wechselstrom-Léschung
65 dB (bei 1 kHz) oder mehr
4,75 cm/sek
NOFl-I: 20 Hz bis 15.000 Hz
30 Hz bis 14.000 H2(13 dB)
20 Hz bi516.000 Hz
30 Hz bis 15.000 Hz (:3 dB)
METAL-IV: 20 Hz bis 17.000 Hz
30 Hz bis 16000 Hz (:3 dB)
0,05% (WRMS)
0,17% "
Mit Dolby-NR: 66 dB
Ohne Dolby-NR: 58 dB
Mit Dolby-NR: 65 dB
Ohne Dolby-NR: 57 dB
1,096 (1 kHz,OVU)
60 dB (bei 1 kHz) oder mehr
CrO 2 -II:
Eingengsempfindlichkeit
und Impedenz:
Ausnangspegel und
lmpedenz:
Spennunusversorgung:
Leistu ngsaufnah me:
Abmessu ripen:
Gewicht:
Anderungen der technischen Daten im Sinne standiger Verbesserung vorbehelten.
_2_
Mikrofon: 0,4 mV
(Passende Mikrofonimpedanz
300 Ohm bis 5 kOhml
LINE lN: 80 mV,50 kohm
LINE OUT: 500 mV
(Passende Lastimpedanz 50 kOhm
oder mehr)
Kopfhorer: 80 mV (8 Ohm)
(Passende Lastimpedanz 8 Ohm
his 2 kOhm)
Netz 120 V, 60 Hz (U, C)
~ 220 V, 50 Hz (VK)
~ 240 V, 50 Hz (BS, SA)
~ 110-120 V / 200-240 V
50, 60 Hz (W)
9 W
435(8)x110(Hlx 218(T) mm
3,2 kg
' Nach DIN 45 500
