Hitachi DA 007 Service Manual
This is the 52 pages manual for Hitachi DA 007 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Hitachi DA 007 Service Manual (Ocr-read)

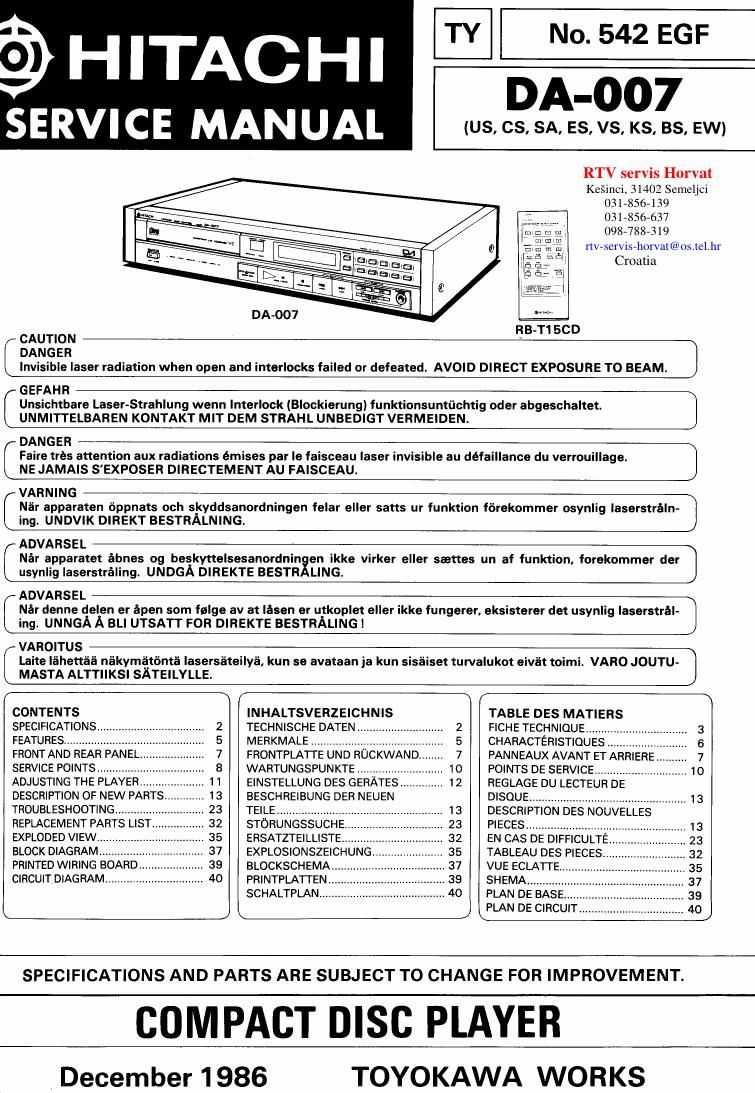

Page 1
§) HITACHI
SERVICE MANUAL
TY No. 542 EGF
DA-007
(US, CS, SA, ES, VS, KS, BS, EW)
RTV servis Horvat
Ke§inci, 31402 Semeljci
03178567139
03178567637
09877887319
rlviservisrhorvai@os.lel.hr
Croatia
RB-T1 BCD
CAUTION . j
DANGER
Invisibie laser radiation when open and interlocks failed or defeated AVOID DIRECT EXPOSURE TO BEAM.
GEFAHR
Unsichtbare Laser-Strahlung wenn Interlock (Blockiarung) funktionsuntiichtig oder abgeschaltet.
UNMITTELBAREN KONTAKT MIT DEM STRAHL UNBEDIGT VERMEIDEN.
DANGER
Faire trés attention aux radiations émises par le faisceau laser invisible au défaillance du verrouillage.
NE JAMAls SEXPOSER DIRECTEMENT AU FAISCEAU.
Niir apparaten tippnats och skyddsanordningen felar eller satts ur funktion (brekommer osynlig laserstrélm
VARNING
ing. UNDVIK DIREKT BESTRALNING. ]
ADVARSEL
Nér apparatet ébnes og beskyttelsesanordningen ikke virker eller saves un af funktion, forekommer der
usynlig laserstréling. UNDGA DIREKTE BESTRALING
ADVARSEL
Nér denne cielpn er épen som f¢lga av at Iésen er utkoplet eller ikke fungerer, eksisterer det usynlig laserstrél-
ing. UNNGA A BLI UTSATT FOR DIREKTE BESTRALING I
VAROITUS
Laite léhettéz'i nékymétiintéi lasersiiteilyé, kun se avataan ja kun siséiset turvalukot eiviit toimi. VARO JOUTU-
MASTA ALTTIIKSI SATEILYLLE.
f-_-
CONTENTS INHALTSVERZEICHNIS TABLE DES MATIERS
SPECIFICATIONS. 2 TECHNISCHE DATEN u FICHE TECHNIQUE.
FEATURES ......... 5 MERKMALE CHARACTERISTIOUES.
7
8
FRONT AND REAR PANEL FRONTPLATTE UND RUCKWAND.. .. PANNEAUX AVANT ET ARRIERE
SERVICE POINTS. WARTUNGSPUNKTE ........... POINTS DE SERVICE.,..i............I..
ADJUSTING THE P 11 EINSTELLUNG DES GERATES, .. REGLAGE DU LECTEUR DE
DESCRIPTION OF NEW PART 13 BESCHREIBUNG DER NEUEN DISOUE
TROUBLESHOOTING ........... 23 TEILE .................. .. DESCRIPTION DES NOUVELLES
32 STORUNGSSUCHE
35 ERSATZTEILLISTE .........
37 EXPLOSIONSZEICHUNG,.
PIECES.
EN CAS
TABLEAU DES PIECES.
REPLACEMENT PARTS LIST
EXPLODED VIEW..
BLOCK DIAGRAM.
PRINTED WIRING BOARD 39 BLOCKSCHEMA. VUE ECLAI'I'EI
CIRCUIT DIAGRAM ....... PRINTPLA'I'I'EN ..
SCHALTPLAN.
SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.
COMPACT DISC PLAYER
, December 1986 TOYOKAWA WORKS
Page 2
HITACHI DA-007
SAFETY PRECAUTIONS
The following precautions should be observed when servicmg
1. Since many parts in the unit have special safety related characteristics, always use genuine Hitachi's replacement parts. EspeCially
critical parts in the power Circuit block should not be replaced with other makers.
Critical parts are marked with A in the schematic diagram and circuit board diagram.
2. Before returning a repaired unit to the customer, the sen/ice techniCian must thoroughly test the unit to ascertain that it is complete,
ly safe to operate Without danger of electrical shock.
SPECIFICATIONS
AUDIO Power consumption 12W
Number of channels 2 Dimensions 370 [400] (W) x 84 (H) x 278 (D) mrn
Frequency response 5 - 20,000 Hz +0.5 -l .0 dB Weight 3.5 kg [3.9 kg]
Dynamic range _ 95 dB (IHFA) Figures in the bracket [] show the dimen-
Signal-to-noise ratio 95 dB (IHFA) sion with wooden side panels installed.
Harmonic distortion 0.003% (at 1 kHz) FUNCTIONS AND DISPLAYS
Separation 92 dB (at 1 kHz) Functions Random memory search system
Wow/flutter Less than measurable limits Direct search system
(i 0.001% W, peak) Skip search system
Output volta e 2V Manual Search
DISCS USE Compact Disc Index search
Playing time Approx. 60 minutes/one side Timer playback
Diameter 120 mm Repeat playback High-speed access
SIGNAL FORMAT Display Track number , playing time indicators
Sampling frequency 44.1 kHz WIRELESS REMOTE CONTROLLER (RB-T150D)
Quantization number 16 bit linear/channel Dimensions 63 (W)x 135 (H) x 18 (D) mm
Transmission bit rate 4.3218 Mb/sec Wei ht 65 g
PICKUP AC ESSORIES Connecting pin cord
System Object lens drive system optical pick-up Wireless Remote controller
Object lens drive system Zedimensional parallel drive (RB-T15CD)
Optical source Semiconductor laser Side wood.
780 nm
AC 120V 60 Hz (US, CS)
N 220V 50 Hz (SA, VS, KS)
N 240V 50 Hz (ES, BS)
N 11OV-12OV,N 200V- 220V,
N 230V A 240V 50/60HZ (EVV)
Specifications and design may be changed without notice for improvement
SICHERHEITSMASSNAHMEN
Bei Wanungsarbeiten sind die folgenden SicherheitsrnalSnahmen zu beachten:
1. Da verschledene Teile dieses Gerates Sicherheitsfunktionen autweisen, nur Originel-Hitachi»Ersatzteile verwenden. Kritische Teile im
Netzteil sollten nicht durch éhnliche Teile anderer Hersteller ersetzt werden, Alle kritischen Teile sind im Schaltplan und im Diager
Schaltplatinen mit dem Symbol A gekennzeichnet.
2. Vor der Auslieferung eines reparierten Gerates an den Kunden muls der Wanungstechniker das Gerat einer grfindlichen Prufung un~
terziehen, urn sicherzustellen, dais Sicherer Betneb ohne die Gefahrvon elektrischen Schlagen gew'ahrleistet Ist.
TECHNISCHE DATEN
Wavelen th
GENER L
Power requirements
Side wood installing screw
Side wood installing washer.
Side wood installing flat spring
bA$>N
AUDIO Leistungsaufnahme 12W
Zahl der Kanale 2 Abmessungen 370 [400] (B)x 84 (H)x 278 (T) rnm
Frequenzgang 5 - 20000 Hz +05 71.0 dB Gewicht 3.5 kg [3,9 kg]
Dynamikumfang 95 dB (IHF A) Die Zahlen in Klammern geben [I die
Signal-Fremdspannungs» Abmessungen, wenn Seitenplatten aus
Abstand 95 dB (IHF A) Holz angebracht sind.
Klirrgrad 0,0031% (bei 1 kHz) FUNKTIONEN UND ANZEIGEN
Trennung 92 dB lbei 1 kHz) Funktionen Direktspeichersuchsystem
Gleichlaufschwankungen Unter melsbarer Grenze Direktsuchsystem
(10,001 % Effektivweit) Uberspringsuchsystem
Ausgangsspannung 2V Manuelle uche
PLATI'E Compact Disc lndexsuohe
Spielzeit ca 60 Minuten/ 1 Seite Schaltuhr-Wiedergabe
Durchmesser 120 mm Wiedergabe-Wiederholung,
SIGNALFORMAT Hochgeschwindigkeitszugnff
Abtastfrequenz 44,1 kHz Anzeige Titelnummer,Spielzeit-Anzeigen
Quantisierung 16 Bit linear/Kanal DRAHTLOSE FERNBEDIENUNGS (RB-T1500)
Ubertragun sbitrate 4,3218 Mb/s Abmessungen 63 (B)x 135 (H)>< 18 (T) mm
ABTASTE Gewicht 65 9
System Objektivantriebssystem, Optischer ZUBEHOR AnschlulSkabel mit Stiftsteckern
Abtaster Drahtlose fernbedienung (RB-T15CD)
Objektivantriebssystem 2»dimensionaler Parallelantrieb Holzerne Seitenplatte ..........
Lichtquelle Haloleiter-Laser Schraube zum Einbau der holzernen
Wellenlange 780 nm Seitenplatte ...............................
ALLGEMEIN Unterlegscheibe zum Einbau der holzer-
Stromversorgung Netz 120V 60 Hz (US, CS) nen Seitenplatte ........................... 4
N 220V, 50 Hz (SA, VS, KS) Flachfeder zum Einbau der holzernen
N 240V, 50 Hz(ES, BS) Seitenplatte ........................................... 4
N 110V-120V,N 200V- 220V.
N 230V - 240V, 50/60 Hz (EW)
Anderungen der technischen Datan und der Bauteile, die dem Fortschritt dienen, bleiben jederzeit vorbehalten.
_2_
