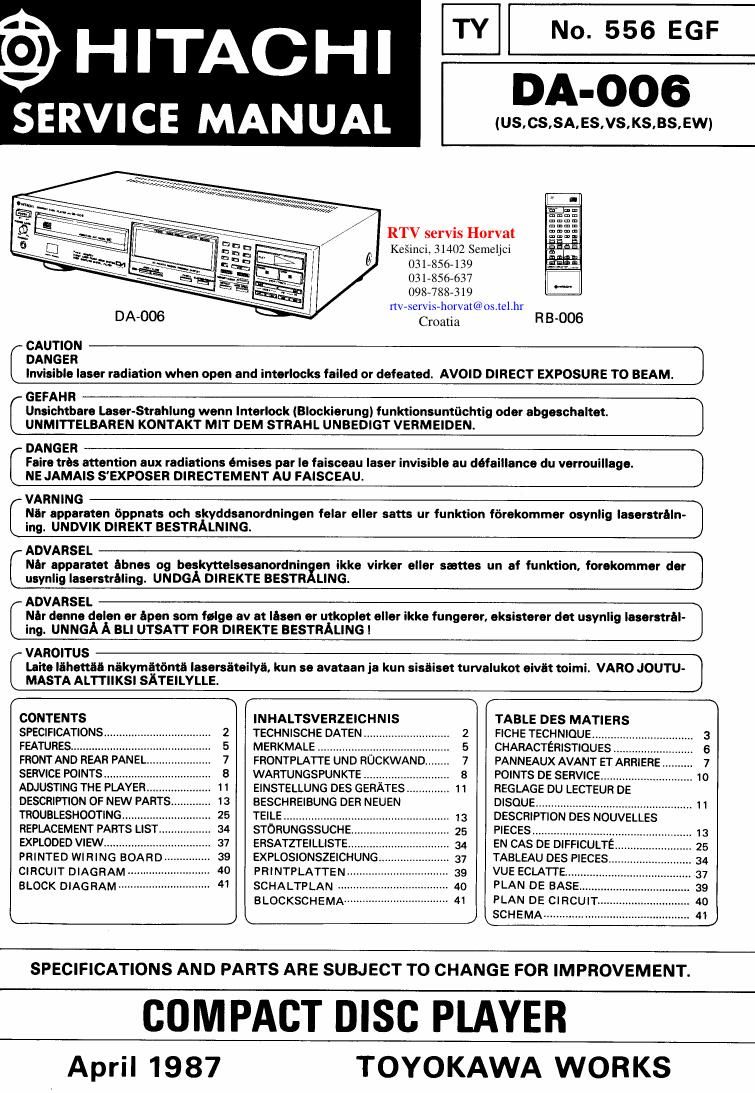

Hitachi DA 006 Service Manual

Page 1

TY No. 556 EGF

(9) HITACHI

SERVICE MANUAL DA'006

(US.CS,SA.ES.VS.KS.BS,EW)

RTV servis Horvat
KEKIHCI, 31402 Semeljci
03178567139
03178567637
09877887319
rlvrservisrhorval@usJelhr
Croatia

DANGER
Inwsible laser radiation when open and interlocks failed or defeaed. AVOID DIRECT EXPOSURE TO BEAM.

[ CAUTION

UNMITTELBAREN KONTAKT MIT DEM STRAHL UNBEDIGT VERMEIDEN.
{DANGER

GEFAHR
[ Unsichtbare Laser-Strahlung wenn Interlock (Blockiarung) funktionsuntfichtig odar abgeschaltet.

Faire trés attention aux radiations émises par la faiscaau laser invisible au defaillance du vorrouillago.
NE JAMAIS S'EXPOSER DIRECTEMENT AU FAISCEAU.

VARNING
NIIr apparaton oppnats och skyddsanordningan felar eller sans ur Iunktion férekomrnar osynlig Iasamraln-
ing. UNDVIK DIREKT BESTRALNING.

ADVARSEL
Nar apparent ibnes og basky'ttelsasanordnin an Ikke virkar eIIer sanes un af funktion, forakomrnar dor
usynlig laserstraling. UNDGA DIREKTE BESTR LING.

r ADVARSEL 1

LJJW

Nir dunno delen or épen som Illga av at Iésan or utkoplat elIar ikke fungerer. oksisterar dot usynlig Iasornrél-
ing. UNNGA A BLI UTSATT FOR DIREKTE BESTRALING I

r VAROITUS J

Laito when nikymiténtfl Iasersitailyfi. kun sa avaIaan ja kun sisfiiset turvalukot aivit toimi. VARO JOUTU-
MASTA ALTTIIKSI SATEILVLLE.

CONTENTS INHALTSVERZEICHNIS TABLE DES MATIERS
SPECIFICATIONS. .. 2 TECHNISCHE DATEN .. FICHE TECHNIQUE.....,

FEATURES ........ 5 MERKMALE .............. .. CHARACTERISTIQUES

FRONT AND REAR PANE 7 FRONTPLATTE UND RUCKWAND.. .. PANNEAUX AVANT ET ARRIERE
SERVICE POINTS ............. 8 WARTUNGSPUNKTE ........... POINTS DE SERVICE ...................
ADJUSTING THE PLAYER EINSTELLUNG DES GERATES .. REGLAGE DU LECTEUR DE
DESCRIPTION OF NEW PARTS BESCHREIBUNG DER NEUEN DISOUE ...................................................
TROUBLESHOOTING ........... .. DESCRIPTION DES NOUVELLES
REPLACEMENT PARTS LIST PIECES ..........................

EXPLODED VIEW ................. ERSATZTEILLISTEm. EN CAS DE DIFFICULTE

PRINTED WIRING BOARD.
CIRCUIT DIAGRAM --
BLOCK DIAGRAM -----

EXPLOSIONSZEICHUNG..
PRINTPLATTEN
SCHALTPLAN PLAN DE BASE...
BLOCKSCHEMA . PLAN DE CIRCUIT.
\ SCHEMA ..................

TABLEAU DES PIECES.
VUE ECLATTE....

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

COMPACT DISC PLAYER

. April 1987 TOYOKAWA WORKS

Page 2

HITACHI DA-OOG

SAFETY PRECAUTIONS
The following precautions should be observed when servicing.
1. Since many parts in the unit have special safety related characteristics, always use genuine Hitachi's replacement

parts. Especially critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the circuit diagram and printed wiring board.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain
that it is completely safe to operate without danger or electrical shock

SPECIFICATIONS

AUDIO

Number of channEls
Frequency response
Dynamic range
Signaletoriolse ratio
Harmonic distortion

Separation
Wow/flutter

Output voltage
DISCS USED
Playing time
Diameter

SIGNAL FORMAT
Sampling frequency
Quantization number
Transmission bit rate
PICKUP

System

Object lens drive system
Optical source
Wavelength

2

5 - 20,000 Hz 20.5 dB

95 dB (lHF A)

96 dB (iHF A).

0.003%(at 1kHz, Harmonic distor-
tion up to the 10th harmonics)
95 dB (IHF A)

Less than measurable limits
($0.001%W peak)

20v

Compact Disc

Approx 60 minutes/one side
120 mm

44.1 kHz
16 bit linear/channel
4.3218 Mb/sec

Object lens drive system optical pickr
UP

2dimensional parallel drive
Semiconductor laser

780 nm

GENERAL

Power requirements AC 120V 60 Hz (US, CS)

"' 220V 50 HZ (ES, ZS, VS. KS)

~ 240v 50 H2 (SA, es)

~ 110V -120V,~ 200V -220V,
~ 230V - 240V 50/60Hz (EW)
Power consumption 17W

Dimensions 435 (W) X 93 (H) x 264 (D) mm
Weight 5.8 kg

WIRELE$ REMOTE CONTROL (RB-006)

Dimensions 63 (W) x 175 (Hl x 18 (D) mm
Weight 97g
FUNCTIONS AND DISPLAY
Functions Random memory selection
Direct selection
Skip selection
Manual search
Timer playback
Repeat play, Program repeat, Pause,
Pause standby
Display Program No.4 Index Play time
Program indicator
ACCESSORIES Connecting pin cord

Wireless Remote Control (R3006)

Specifications and design may be clung-d without notice for improvement

SICHERHEITSMASSNAHMEN

Bei Wartungsarbeiten sind die folgenden Sicherheitsmaisnahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen aufweisen, nur Original-Hitachi»Ersatztei|e verwenden.
Kritische Teile im Netzteil sollten nicht durch ahnliche Teileanderer Hersteller ersetzt werden. Alie kritischen Teile
sind im Schaltplan und im Printplatten mit dem Symbol A gekennzeichnet.

2. Vor der Auslieferung eines reparieten Gerates an den Kunden muis der Wartungstechniker das Gerat einer gr'Lindlic-
hen Priifung unterziehen, um sicherzustellen, dais sicherer Betrieb ohne die Gefahr von elektrischen Schlagen gewahr-

leistet ist.

TECHNISCHE DATEN

AUDIO

Zahl der Kanale
Frequenzgang
Dynamlkumfang

Signal -Fremdspannungs-
Abstand

K lirrgrad

Trennung
Gleichlaufschwankungen

Ausgangsspannung
PLATTE

Spielzeit
Durchmesser
SIGNAL FORMAT
Abtastfrequenz
Quantisierung
Obertragungsbitrate
ABTASTER
System

Objektivantriebssystem
Lichtquelle
Wellenlange

2
5 - 20.000 Hz 10,5 dB
95 dB (lHF A)

96 dB (IHF A)

0.003% (bei 1 kHz, Klirrfaktor bis
zur 10.0 berweile)

95 dB (iHF A)

Unter melsbarer Grenze (:0,001%
bewertetl

2,0V

Compact Disc

Ca, 60 Minuten/I Seite (Standard)
120 mm

44,1 kHz
16 Bit Iinear/Kanal
4,3218 Mb/s

Objektivantriebssystem, Optischer
Abtaster

2dimensionaler Parallelantrieb
HalblelterrLasar

780 nm

ALLGEMEIN

Stromversorgung Netz 120V 60 Hz (US, CS)
~220V,50 Hz (ES,ZS,VS, KS)
~240V, 50 Hz (SA,BS)
~110V ~120V,~200V - 220V,
~230V - 240V, 50/60 HZ (EW)

Leistungsaufnahme 17W

Abmessungen 435 (B) x 93 (H) x 264 (Tl mm

Gewicht 5.8 kg

DRAHTLOSE FERNBEDIENUNG (RB-006)

Abrnessungen 63 (8) X175 (H) x 18 (T) mm
Gewicht 979

FUNKTIONEN UND ANZEIGEN

Funktipnen Direktzugriff Speicherwahl
Direktwahl

Such funktion

Manueile Suche
Schaltuhr-Wiedergabe
WiedergabeWiederholung, Pror
gramm-Wiedsrholung, Pause, Pause-
Bereitschaft

Programm-Nr, Index,Wiedergabezeit
Programvanzeige
Verbindungsstiitsteckerkabei
Drahtlose Fernbeciienung (RB006)

Anzeige

ZUBEHOR

Anderungen der technischon Datan und do: Bautoila, die dam Fortschritt diancn, blaibon icdoruit vorbchaltan.
