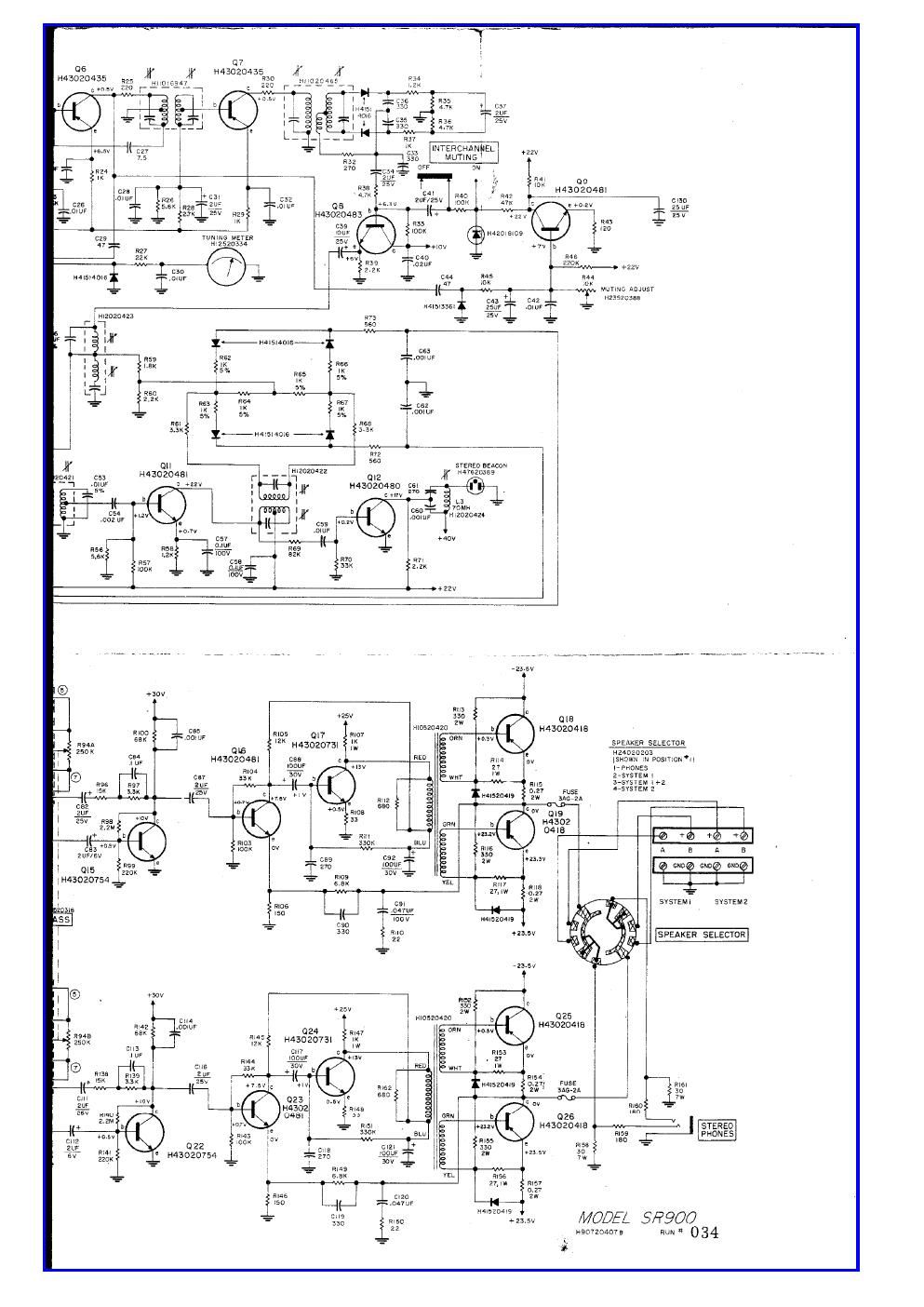

Harman kardon sr 900 schematic

Page 1

Primi ampli e sinto-ampli stereo Solid State . Vediamo una prima carrellata dei pionieri dell'Hi-Fi Solid State. Parliamo di apparecchi con stadi fi- nali al germanio, o anche tutti al germanio, dell'ini zio/metà degli anni sessanta, modelli che dovevano fati- cosamente competere con l'ultima perf ezionata generazione a valvole. N on è chiaro quale sia il vero nume- ro uno (la Regency TR-1 degli amplificatori a transistor ) con caratteristiche ben evidenti. Il volume Alta fedeltà di Nicolao e Nicolich riporta, a pag. 396, u no schema della General Electric con trasformatori di uscita e pilotaggio, ma non si capisce se sia un apparecchio commercializzato o solo una proposta collauda- ta e se sia stereo o mono. E un tentativo di catal ogazione simile a quanto si può trovare ad esempio sul fo- rum di DIYAudio, magari con l'aggiunta di apparecchi italiani e soprattutto con l'aiuto degli altri appassio- nati come me. Harman Kardon SR 900. Il primo sinto-ampli della rassegna è questo splendido Harman Kardon del 1964 . Ha tutti i co- mandi degli apparecchi recenti, compreso quello per escludere i controlli di tono, separati per i due canali, ma è vicino a comp iere i 50 anni ! E' il modello top della serie Stratophonic, termine che assieme alla Fender Stratocaster ci fa immagina re quanto fosse già diventato un mito l'aero-razzo X-15, il primo a volare, appunto, nella stratosfera. Marketin g a parte, lSR 900 è uno dei primissimi sinto-ampli completamente a transistor dove, la bassa frequenza adotta lo schema con i trasformato- ri per l'inversione di fase, mentre l'accoppi amento finali/altoparla nti è diretto, grazie allalimentazione simmetrica. I trasformatori (v isibili nello schema) sono particolarmente dimen- sionati e ... smorzati da resistenze di soli 680 Ohm sul primario. La potenza dichiarata è di 25 Watt per canale, e la risposta in frequenza è al limite del cred ibile (da 5 a 100.000 Hz a 1 Watt). Ma, sembra che a tutti gli esemplari sopravvissuti siano stati sostituiti i finali (evidentemente avevano difetti di origine) e se, come nel mio caso, sono st ati montati a suo tempo degli AD149 (sostituzione sbagliata anche per la tensione di lavoro), sarà stata vera mente dura arrivare a 100.000 Hz! Nel 72, il signore dell'Harman Cardon, faceva il piccolo inventore di cose per computer ed era spe- cializzato in organizzazione ne l campo della ricerca e dello sviluppo (Management of R&D). Un finlandese con un cervello in fiamme, invece che il solito pilota di Formula 1 o Rally (che bello Montecarlo!). (Segue lo schema della sezione di potenza)
