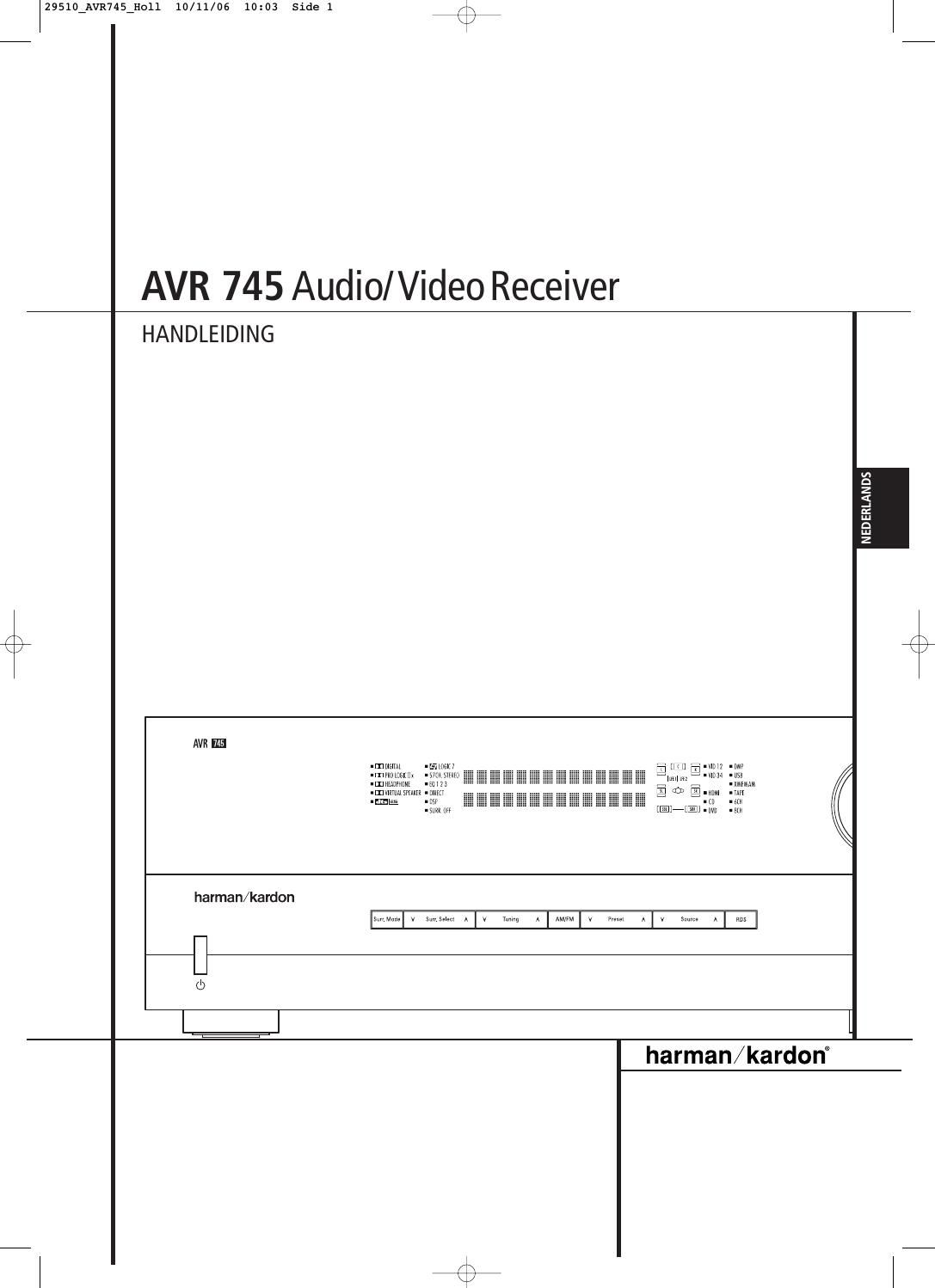

Harman kardon avr 745 owners manual
This is the 64 pages manual for harman kardon avr 745 owners manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from harman kardon avr 745 owners manual (Ocr-read)
Page 1
2INHOUD 3Inleiding 4Veiligheid 4Uitpakken 5Bedieningsorganen 7Aansluitingen 10Afstandsbediening Centrale Ruimte 12Afstandsbediening Zone II 14Installeren en Aansluiten 14Audioverbindingen 14Videoverbindingen 15HDMI Verbindingen 16Scart A/V Verbindingen 18Systeem- en Lichtnetverbindingen 20Luidsprekerkeuze 20Luidsprekeropstelling 22Systeemconfiguratie 22In Gebruik Nemen 22Gebruik Display 22Instellingen voor elke ingang 23 Systeemopzet 23Opzet Ingangen 26Instellingen Videomonitor 26Video Opzet 29Audio Opzet 29Surround Opzet 31Instelling Nachtfunctie 31Gebruik EzSet/EQ II 36Handinstellingen 36Luidspreker Opzet 38Instelling Vertraging 39Instelling Uitgangsniveau 41Aanvullende Ingangsinstellingen 41EzSet/EQ II Voorkeuze 42Bediening 42Overzicht Surround Functies 44Bediening 44Bronkeuze 456/8 Kanaals Directe Ingang 45Instelling en Gebruik Hoofdtelefoon 46Keuze Surround Functie 46Digitale Audioweergave 47Dolby Digital 47DTS 47PCM Audio Weergave 47Digitale Bron Kiezen 48Digitale Bitstream Indicatie 48USB Weergave 49Luidspreker/Kanaal Indicaties 49Nachtfunctie 50Gebruik van The Bridge™ 50 Video Instellingen en Bediening 51Opnemen 51In/Uitgangen op de Voorzijde 51Instelling Uitgangsniveau 51EzSet/EQ II Bediening 52Dimmer 52Geheugen Beveiliging 53Bijzondere Functies 53Display Dimmer 53Helderheid Display 53Volume bij Inschakelen 54Semi In-Beeld (OSD) Instellingen 54Volledig In-Beeld (OSD) Instellingen Inhoud Opzet van de handleiding Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedien- ingsorganen, de aansluitingen en de display is deze als volgt ingedeeld: VOORBEELD(vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een aansluiting op de achterzijde. VOORBEELD (display) geeft een aanwijzing in de display aan. VOORBEELD – (Synchro type) geeft een aanwijzing aan die in de LC display van de afstandsbediening verschijnt. 1 - (cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde. - (cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde. 0 - (cijfer in een ovaal) verwijst naar een toets op de afstandsbediening. A- (letter in een ovaal) verwijst naar een toets van Zone II op de afstandsbediening. De vorm van de tekstcursor in de in-beeld menus kunnen iets afwijken van de afbeeldingen in deze handleiding. Ongeacht of de tekst verschijnt in hoofdletters of kleine letters, de prestaties en de bediening blijft hetzelfde. De aanwijzingen voor de TC 30 afstandsbediening zijn correct op het moment van het ter perse gaan van deze handleiding. Dit kan zich iets wijzigen wanneer de in de TC 30 aanwezige software wordt aangepast met nieuwe functies. 54DMP/The Bridge Automatische Inschakeling 54HDMI Automatische Videofunctie 55Meerkamer Gebruik 56Keuze Infrarood Uitgang 57Tuner 57Gebruik Tuner 57Voorkeurposities 58RDS Gebruik58RDS Afstemmen 58RDS Display Aanwijzingen 58Programma Zoeken 59Problemen 59Processor Resetten 60Bijlage 63Technische Gegevens VERKLARING VAN CONFORMITEIT Wij, Harman Consumer Group, Inc. 2 route de Tours, 72500 Château-du-Loir, Frankrijk verklaren dat het product dat beschreven wordt in deze handleiding voldoet aan de technische normen: EN 55013:2001+A1:2003 EN 55020:2002+A1:2003 EN 61000-3-2:2000 EN 61000-3-3.1995+A1:2001 EN 60065:2002 Jurjen Amsterdam Harman Consumer Group, Inc. 07/06 29510_AVR745_Holl 10/11/06 10:03 Side 2
Page 2
INLEIDING3 NEDERLANDS Inleiding Dank u voor de aanschaf van een Harman Kardon product! Met de aanschaf van een Harman Kardon AVR 745 staat u aan het begin van vele jaren luisterplezier. De AVR 745 beschikt over de uitgebreidste audio- en videoprocessing, bedienings- en aansluit- mogelijkheden die ooit door Harman Kardon werden aangeboden. Daarmee wordt de best denkbare audio- en videoreproductie geleverd met elk type bronmateriaal. Door moderne processoren te combineren met ontwikkelingen zoals EzSet/EQ II, integreert de AVR745 elke component in uw systeem naadloos tot één geheel en biedt u het beste in beeld en geluid. Sommige van de toonaangevende eigenschap- pen waarover de AVR 745 beschikt, zoals HDMI™ aansluitmogelijkheden, DCDi videobew- erking van Faroudja ®met opschalen naar 1080i en de TC 30 actiegerichte afstandsbediening ervaart ook de meest vervente home theater ent- housiast als vernieuwend. Om optimaal plezier van uw nieuwe receiver te hebben, raden we u aan deze handleiding in zijn geheel te lezen. Controleer ook of alle verbindin- gen met de luidsprekers, bronnen en andere externe apparatuur correct zijn uitgevoerd. Op deze manier raakt u zo snel mogelijk vertrouwd met alle functies en de bedieningsorganen en kunt u alle mogelijkheden van de AVR benutten. Bewaar de handleiding om deze later nog eens te raadplegen. Omschrijving en Eigenschappen De AVR 745 vormt het hart van uw home enter- tainment systeem met een groot aantal luister- mogelijkheden voor vrijwel elke denkbare audio- of videobron, of het nu gaat om een uitzending, een film of een sportevenement in HDTV of een oude mono- of stereo-opname. Bij het afspelen van digitale audiobronnen via conventionele optisch en coax digitale ingangen, dan wel via de voor HDMI 1.1 geschikte verbindingen, decodeert de AVR 745 Dolby Digital, Dolby Digital EX, DTS en DTS-ES datastreams. Tweekanalen stereo en matrix surround bronnen profiteren van alle huidige Dolby Pro Logic IIx functies en DTS Neo:6. De nieuwste versie van onze eigen Logic 7 ®processor is aanwezig voor een breder, meer omringend geluidsbeeld en een betere positionering van het surround geluid, ongeacht het type bronmateriaal. Extra audioweergave en bewerkingen omvatten een directe verbinding naar een geschikte op com- puterbestanden gebaseerde bronnen via een directe USB-verbinding.Bij de AVR 745 is het videogedeelte uiterst serieus opgezet. Naast de twee HDMI ingangen en drie 100 MHz analoge component video- ingangen, kunnen de video processing parame- ters voor elke ingang onafhankelijk worden ingesteld en het uitgangssignaal worden geschaald naar 720p of 1080i, afhankelijk van het gebruikte beeldscherm. Dankzij de vaak onderscheiden Faroudja ®technologie is de kwaliteit van uw videobeelden beter dan ooit. Voor het combineren van audio en video bezit de AVR 745 een A/V sync vertraging (delay) zodat het niet lipsynchroon lopen in materiaal waarin digitale video bewerking is gebruikt, wordt geëlimineerd. Coax en optische digitale uitgangen zijn beschik- baar voor gebruik van digitale recorders, en zowel de analoge audio/video als de coax digitale aansluitingen op de voorzijde kunnen op uitgang worden omgeschakeld voor gebruik met draag- bare recorders - exclusief voor Harman Kardon. Twee video opname uitgangen, voorversterker- uitgang en een kleur gecodeerde 8-kanaals ingang maken de AVR vrijwel toekomstzeker, en biedt deze alles wat voor de nieuwste formaten van morgen nodig is. De flexibiliteit en het vermogen van de AVR 745 gaat nog verder dan uw home theater of luis- terkamer. De AVR bevat een uitgebreid multi- zone bedieningssysteem met de mogelijkheid een bron te kiezen voor uw centrale kamer en een andere bron voor een (Audio en Video) tweede kamer. Zowel composiet video als S-video en audio, worden naar de tweede kamer doorgestuurd, waarbij u volledige controle hebt over het volume via een afzonderlijk infrarood link voor de afstandsbediening. Om de bediening van de AVR vanuit een tweede kamer gemakke- lijk te maken wordt er een afzonderlijke ZR 10 afstandsbediening bijgeleverd. De extra meerkamerfuncties omvatten de mogelijkheid twee versterkerkanalen van de AVR toe te wijzen aan het meerkamersysteem, plus de verbinding van de AVR met het innovatieve A- BUS ®toetsenbord voor meerkamerbesturing zon- der dat extra versterkers nodig zijn. De krachtige versterker van de AVR 745 maakt gebruik van de traditionele Harman Kardon high- current ontwerp technologieën om de grote dynamiek van elk programmamateriaal te kunnen weergeven. Harman Kardon heeft de HiFi receiver meer dan vijftig jaar geleden uitgevonden. Met state-of- the-art en beproefde schakelingen vormt de AVR de perfecte combinatie in digitale audio tech- nologie, een rustige maar krachtige analoge ver- sterker in een elegante, gemakkelijk te gebruiken vormgeving.■Dolby ®Digital, Dolby Digital EX en Dolby Pro Logic ®IIx Decoders, en het volldige pakket DTS ®functies, inclusief DTS-ES ®6.1 Discrete & Matrix en DTS 96/24. ■Zeven kanalen high-current versterking en twee kanalen toewijsbaar aan surround achter of meerkamer toe- passingen. ■De exclusieve Logic 7 ®van Harman Kardon, samen met de keuze uit diverse Dolby Virtual Speaker pro- cessing bij gebruik van slechts twee luidsprekers ■Dolby Headphone voor een open en ruimtelijk geluidsbeeld bij gebruik van een hoofdtelefoon. ■USB aansluitmogelijkheid voor audio- weergave met geschikte computers en gemakkelijk systeem opwaardering. ■Twee HDMI™ 1.1 en drie toewijsbare analoge component ingangen met grote bandbreedte maken hem geschikt voor alle high-definition videobronnen ■Het moderne EzSet/EQ II van Harman Kardon configureert de luid- sprekerinstellingen automatisch en stelt de kamerequalizer in voor een gemakke- lijke, snelle en nauwkeurige sys- teemopzet. ■Grote bandbreedte, HDTV compatibele videoschakeling. ■Analoge A/V Ingangen op de Voorzijde, Omschakelbaar als Uitgang. ■Digitale ingangen op de voorzijde en coax digitale uitgangen voor gemakkelijk aansluiten van draagbare apparatuur en de nieuwste video spelletjes. ■Talloze digitale ingangen en uitgangen. ■In-beeld menu en display systeem. ■Uitgebreide meerkamer opties, inclusief een standaard Zone II, toewijsbare ver- sterkerkanalen en A-BUS/ READY ®functie voor luisteren naar een andere bron in een andere zone. ■6-Kanaals/8-kanaals Directe Ingang en Voorversterker Uitgangen voor Gemakkelijke Uitbreiding en Gebruik met Toekomstige Formaten. ■Uitgebreide bass management opties, inclusief Quadruple Crossover ■Dubbele subwoofer uitgangen voor 7.2 toepassing en verbeterd gedrag op lage frequenties ■Instelbare A/V Sync vertraging voor elke ingang zorgt voor lipsynchrone digitale programmas en video-opnamen. ■De TC 30 op activiteiten gerichte afstandsbediening van Harman Kardon met kleuren LCD-scherm voor algehele systeemcontrole 29510_AVR745_Holl 10/11/06 10:03 Side 3
