Extracted text from harman kardon avr 7300 handleiding (Ocr-read)

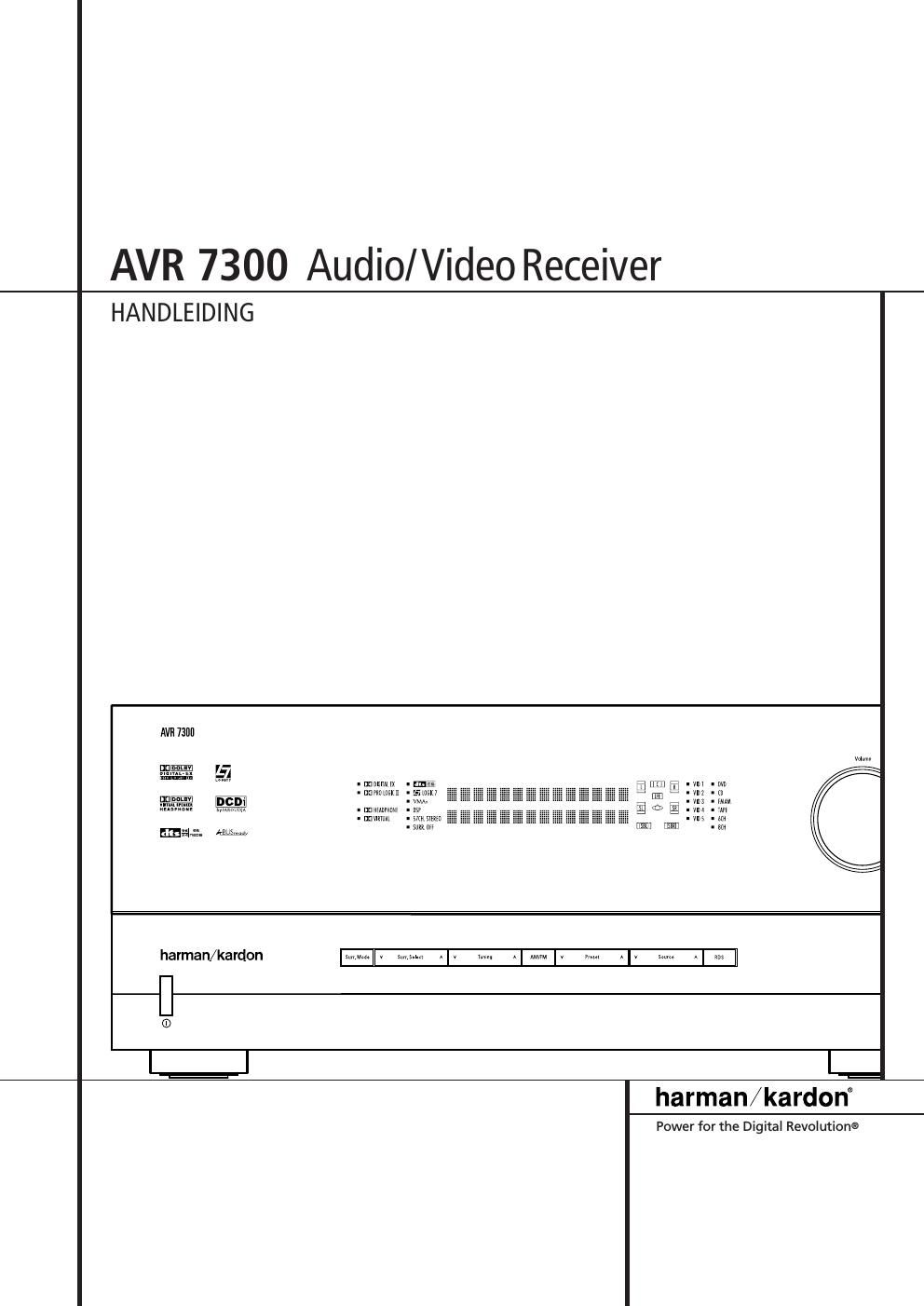

Page 1
2INHOUD 3 Inleiding 4 Veiligheid 4 Uitpakken 5 Bedieningsorganen 7 Aansluitingen 10 Afstandsbediening Centrale Ruimte 14 Afstandsbediening Zone II 15 Installeren en Aansluiten 15 Audioverbindingen 15 Videoverbindingen 16 Scart A/V Verbindingen 17 Systeem- en Lichtnetverbindingen 19 Luidsprekerkeuze 19 Luidsprekeropstelling 19 Systeemconfiguratie 19 In Gebruik Nemen 20 Gebruik Display 20 Instellingen voor elke ingang 20 Systeemopzet 22 Audio Opzet 22 Surround Opzet 23 Instelling Nachtfunctie 24 Opzet Ingangen 22 Luidspreker Opzet 25 Instellingen voor Andere Ingangen 26 Instelling vertraging 27 Instelling Uitgangsniveau 27 Gebruik EzSet 28 Handinstelling Uitgangsniveau 30Video Opzet 31Bijzondere Configuratie Instellingen 33 Bediening 33 Overzicht Surround Functies 35 Bediening 35 Bronkeuze 35 6/8 Kanaals Directe Ingang 36 Instelling en Gebruik Hoofdtelefoon 36 Keuze Surround Functie 37 Digitale Audioweergave 37 Dolby Digital 37 DTS 37 PCM Audio Weergave 37 HDCD 37 MP3 Audio Weergave 38 Digitale Bron Kiezen 38 Digitale Bitstream Indicatie 39 Digitale Bitstream Indicatie 39 Nachtfunctie 40 Opnemen 40 In/Uitgangen op de Voorzijde 40 Instelling Uitgangsniveau 41 Dimmer 41 Geheugen Beveiliging 42 Bijzondere Functies 42 Display Dimmer 42 Helderheid Display 42 Volume bij Inschakelen 42 Semi In-Beeld (OSD) Instellingen 43 Volledig In-Beeld (OSD) Instellingen 43 Meerkamer Gebruik 46 Tuner 46 Gebruik Tuner 46 Zenderkeuze 46 Voorkeurposities 47 RDS Gebruik 47 RDS Afstemmen 47 RDS Display Aanwijzingen 47 Programma Zoeken Inhoud Opzet van de handleiding Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedie- ningsorganen, de aansluitingen en de display is deze als volgt ingedeeld: VOORBEELD(vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een aansluiting op de achterzijde. VOORBEELD (display) geeft een aanwijzing in de display aan. VOORBEELD – (Synchro type) geeft een aanwijzing aan die in de LC display van de afstandsbediening verschijnt. 1 - (cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde. - (cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde. 0 - (cijfer in een ovaal) verwijst naar een toets op de afstandsbediening. å - (letter in een ovaal) verwijst naar een toets van Zone II op de afstandsbediening. 48 Programmeren Afstandsbediening 48 Voorgeprogrammeerde Codes 49 Automatische Code Invoer 49 Bevelen Programmeren 50Voorkeur Apparaten 50 Component Wijzigen 51 Macro Programmeren 52 Configuratie Doorschakelen 54 EzSet Configuratie 55 Herbenoemen 56 Afstandsbediening Resetten 58 Problemen 58 Processor Resetten 59Appendix 61 Technische Gegevens VERKLARING VAN CONFORMITEIT Wij, Harman Consumer Group International 2 route de Tours, 72500 Château-du-Loir, Frankrijk verklaren dat het product dat beschreven wordt in deze handleiding voldoet aan de technische normen: EN 55013/6:2001 EN 55020:2002 EN 61000-3-2:2000 EN 61000-3-3.1995+A1:2001 EN 60065:2002 Jurjen Amsterdam Harman Consumer Group International 10/04 De vorm van de tekstcursor in de in-beeld menus kunnen iets afwijken van de afbeeldingen in deze handleiding. Ongeacht of de tekst verschijnt in hoofdletters of kleine letters, de prestaties en de bediening blijft hetzelfde.
Page 2
INLEIDING3 Inleiding Dank u voor de aanschaf van een Harman Kardon product! Met de aanschaf van een Harman Kardon AVR 7300 staat u aan het begin van vele jaren luisterplezier. Ontworpen voor alle spannende en gedetailleerde effecten van films en alle nuances in muziekweergave is de AVR 7300 een echte meerkanaals receiver voor het nieuwe millenni- um. Naast de traditionele 5.1 digitale decoder- functies zoals Dolby Digital en DTS, biedt hij de nieuwste ontwikkelingen in surround technologie, zoals Dolby Pro Logic II, alle DTS-ES 6.1 functies, DTS Neo:6 en de nieuwste 7.1 kanaals versie van de eigen Harman Kardon Logic 7 technologie. De AVR 7300 is zo opgezet dat optimaal profijt wordt getrokken van de kracht van de digitale technologie. In-beeld menus, in kleur uitgevoerde aansluitingen en onze exclusieve EzSet™ afstandsbediening maakt het installeren snel en eenvoudig. Om optimaal plezier te hebben van uw receiver, raden wij u aan even de tijd te nemen om deze handleiding in zijn geheel door te lezen. Controleer ook of alle verbindingen met de luidsprekers, bronnen en andere externe appa- ratuur correct zijn uitgevoerd. Op deze manier raakt u zo snel mogelijk vertrouwd met alle func- ties en de bedieningsorganen en kunt u alle mogelijkheden van de AVR benutten. Bewaar de handleiding om deze later nog eens te raad- plegen. Beschrijving en functies De AVR 7300 is een van de veelzijdigste, multi- functionele A/V receivers die er op de markt zijn en biedt talloze luistermogelijkheden. Naast de Dolby Digital en DTS decoders voor de digitale bronnen is er een ruime keus aan surround functies voor Matrix surround gecodeerde en stereo opnamen, bedoeld voor bronnen als CD, VCR, TV-uitzendin- gen en de eigen MG/FM tuner van de AVR. Samen met Dolby Digital EX, DTS-ES ®, acht digi- tale ingangen en vier uitgangen, DTS Neo:6, Dolby 3 Stereo, 5 Kanaals of 7 Kanaals Stereo en de Hall en Theater functies, biedt de AVR 7300 het exclusieve Logic 7 proces van Harman Kardon in zowel 5.1 als 7.1 versies voor een breder, omrin- gend geluidsbeeld met beter gedefinieerde over- gangseffecten. Tenslotte is de AVR een van de wei- nige A/V receivers die in staat is MP3 data te deco- deren, waardoor u ook naar de nieuwste muziek- producties van de computer of weergave appa- raatjes kunt luisteren met de kwaliteit die u van Harman Kardon gewend bent. Hoewel de AVR 7300 primair bedoeld is voor meerkanaals syste- men, profiteert u ook van de vooruitstrevende technologie wanneer slechts twee kanalen wor- den gebruikt. Dolby Virtual Speaker en het eigen VMAx ®van Harman International beiden beide een totaal omringende weergave via de front rechts en links luidsprekers en de nieuwste Dolby Headphone schakeling geeft een opmerkelijke openheid via uw hoofdtelefoon. Tweekanaals weergave van analoge bronnen is beschikbaarmet volledige laagbewerking of met een traditio- nele passeerschakeling die voor een rechte weer- gave zorgt van de eerste versterker tot en met de volumeregelaar. De AVR biedt ook HDCD ®decodering en de meest realistische weergave van CD's bij gebruik van een digitale verbinding, zelfs met een niet voor HDCD geschikte CD of DVD speler. Naast de vele luisterfuncties biedt de AVR 7300 talloze instellingen waarmee u het systeem aan uw wensen kunt aanpassen. Een Quadruple Crossover basmanagementsysteem configureert elke luidsprekergroep voor een andere wisselfre- quentie, terwijl de toewijsbare breedband compo- nent video-ingangen aan elke videobron kunnen worden gekoppeld. Om de kijkmogelijkheden ver- der uit te kunnen breiden met digitale videobron- nen of moderne digitale videoschermen, compen- seert de A/V Sync Delay functie van de AVR 7300 het verschil in synchronisatie van veel videobe- werkingssystemen door het audiosignaal voor elke ingang afzonderlijk te vertragen. Voor een maximale flexibiliteit biedt de AVR faci- liteiten voor vijf videoapparaten, elk met zowel composiet als S-Video ingangen. Verder twee extra audio ingangen en in totaal 8 digitale ingangen en 4 uitgangen, maken de AVR geschikt voor het verwerken van de nieuwste digitale audiobronnen. Coax en optisch digitale uitgangen zijn beschik- baar voor het rechtstreeks aansluiten van digitale recorders en de analoge audio/video aansluitin- gen op de voorzijde kunnen worden omgescha- keld als uitgang voor gebruik met draagbare recorders – een exclusieve Harman Kardon moge- lijkheid. Twee video opname uitgangen, voorver- sterkeruitgang en een kleur gecodeerde 8- kanaals ingang maken de AVR vrijwel toekomst- zeker, en biedt deze alles wat voor de nieuwste formaten van morgen nodig is. Met het oog op de belangrijke rol van video in hoogwaardige home theater systemen, biedt de AVR 7300 een groot aantal videobewerkingen dankzij DCDi™ processing van Faroudja, waarbij inkomende composiet en S-video signalen wor- den omgezet naar 480P voor het simpel aanslui- ten van moderne voor digitale signalen geschikte HDTV beeldschermen. Een groot aantal videobe- werkingen verbeteren de videokwaliteit en, exclu- sief voor Harman Kardon, kunnen deze instellin- gen voor elke video-ingang worden aangepast en hoeft niet met één instelling voor alle te worden volstaan. De flexibiliteit en het vermogen van de AVR hou- den niet op bij uw centrale thuisbioscoop of luis- terkamer. De AVR bevat een uitgebreid multi- zone bedieningssysteem met de mogelijkheid een bron te kiezen voor uw centrale kamer en een andere bron voor een tweede kamer. Zowel com- posiet video als S-video en audio, worden naar de tweede kamer doorgestuurd, waarbij u volle-dige controle hebt over het volume via een afzon- derlijk infrarood link voor de afstandsbediening. Om de bediening van de AVR vanuit een tweede kamer gemakkelijk te maken wordt er een afzon- derlijke Zone II afstandsbediening bijgeleverd. De extra meerkamerfuncties omvatten de moge- lijkheid twee versterkerkanalen van de AVR toe te wijzen aan het meerkamersysteem, plus de ver- binding van de AVR met het innovatieve A-BUS ® toetsenbord voor meerkamerbesturing zonder dat extra versterkers nodig zijn. De krachtige versterker van de AVR is gebouwd op de traditionele Harman Kardon technologieën voor de eindversterkers om een optimaal dyna- misch bereik te kunnen bieden met elke denkbare programmabron. Tenslotte vindt u op de AVR 7300 alle verfijnin- gen die u van een topmodel mag verwachten: de door Harman Kardon gepatenteerde EzSet afstandsbediening met LC display, een RS-232 poort voor tweeweg afstandsbediening en soft- ware opwaardering en nog veel meer. De combi- natie van state-of-the-art digitale processing en de gerenommeerde High-Current, ultragrote bandbreedte van de Harman Kardon versterker, maakt van de AVR 7300 werkelijk een mijlpaal in de meer dan 55-jaar dat Harman Kardon topklas- se home audio/video producten fabriceert. DCDi™ videobewerking van Faroudja ® en opwaardering passen de video-uit- gang aan uw beeldscherm aan met opti- male videokwaliteit, ongeacht de bron. Alle video parameters zijn afzonderlijk instelbaar voor elke video-ingang. Dolby ®Digital, Dolby Digital EX en Dolby Pro Logic ®IIx Decoders, en het volldige pakket DTS ®functies, inclusief DTS-ES ®6.1 Discrete & Matrix en DTS 96/24. Zeven kanalen high-current versterking en twee kanalen toewijsbaar aan surround achter of meerkamer toe- passingen. Exclusieve Logic 7 ©processing van Harman Kardon plus de keus uit Dolby Virtual Speaker of VMAx ®bewerking voor gebruik met slechts twee luid- sprekers. Dolby Headphone voor een open en ruimtelijk geluidsbeeld bij gebruik van een hoofdtelefoon. MP3 Decoder voor gebruik met daartoe geschikte computers en digitale audiospelers. Afstandsbediening stelt automatisch de optimale niveaus in TM , HDCD ®, High Definition Compatible Digital ®and Pacific Microsonics ™are either registered trademarks or trademarks of Pacific Microsonics, Inc., in the United States and/or other countries. HDCD System manufactured under license from Pacific Microsonics, Inc.
