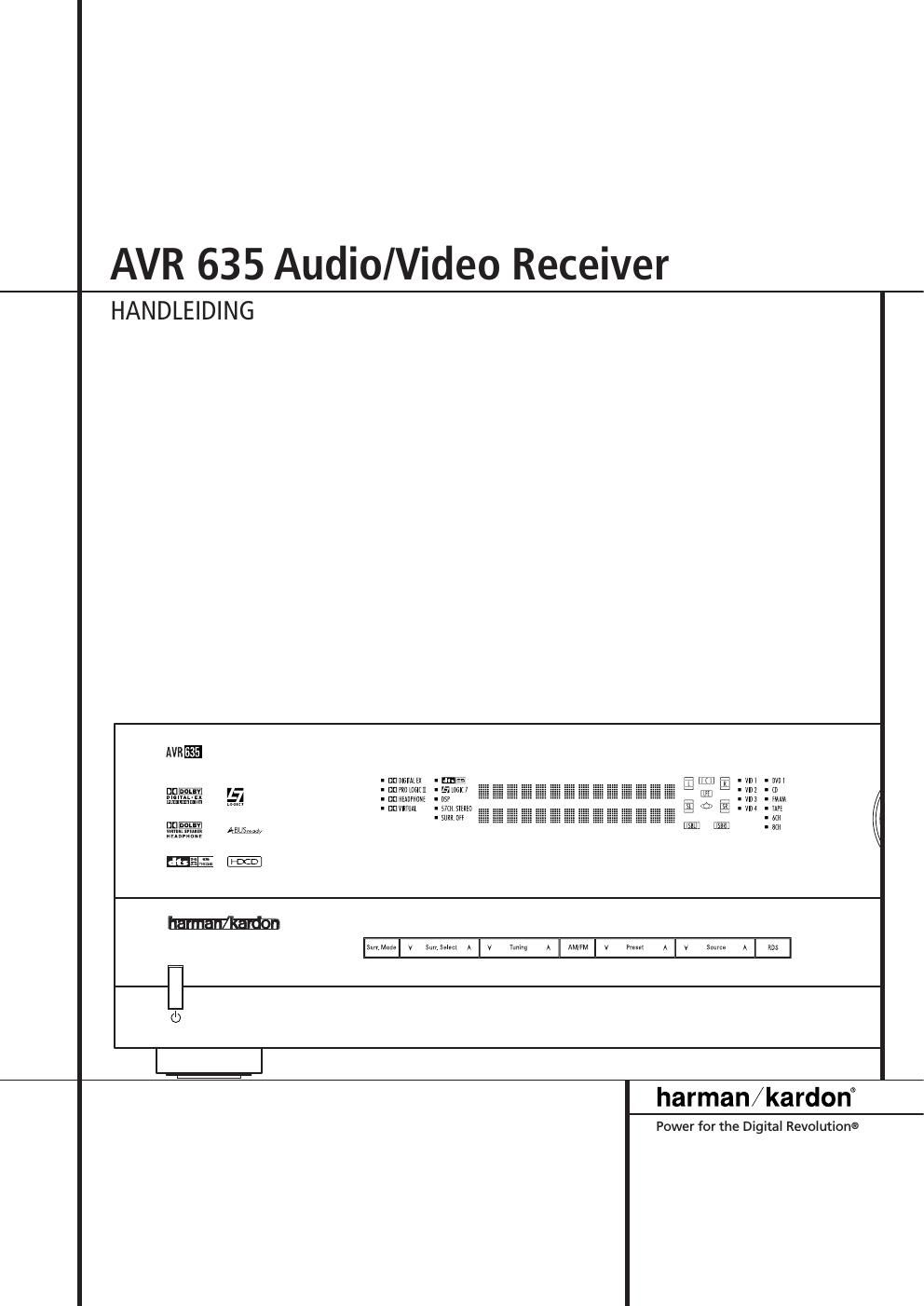

Page 1
2INHOUD 3Inleiding 4Veiligheid 4Uitpakken 5Bedieningsorganen 7Aansluitingen 10Afstandsbediening Centrale Ruimte 14Afstandsbediening Zone II 15Installeren en Aansluiten 15Audioverbindingen 15Videoverbindingen 16Scart A/V Verbindingen 18Systeem- en Lichtnetverbindingen 19Luidsprekerkeuze 19Luidsprekeropstelling 20Systeemconfiguratie 20In Gebruik Nemen 20Gebruik Display 20Instellingen voor elke ingang 20Systeemopzet 20Opzet Ingangen 22Audio Opzet 22Surround Opzet 22Instelling Nachtfunctie 24Gebruik EzSet/EQ 26Handinstellingen 27Luidspreker Opzet 28Instelling Luidspreker Wisselfilter 29Instelling Vertraging 30Instelling Uitgangsniveau 32Aanvullende Ingangsinstellingen 33Bediening 33Overzicht Surround Functies 35Bediening 35Bronkeuze 356/8 Kanaals Directe Ingang 35Instelling en Gebruik Hoofdtelefoon 36Keuze Surround Functie 36Digitale Audioweergave 36Dolby Digital 37DTS 37PCM Audio Weergave 37HDCD 37MP3 Audio Weergave 38Digitale Bron Kiezen 38Digitale Bitstream Indicatie 38Digitale Bitstream Indicatie 39Nachtfunctie 39Opnemen 39In/Uitgangen op de Voorzijde 40Instelling Uitgangsniveau 40Dimmer 40Geheugen Beveiliging 41Bijzondere Functies 41Display Dimmer 41Helderheid Display 41Volume bij Inschakelen 41Semi In-Beeld (OSD) Instellingen 42Volledig In-Beeld (OSD) Instellingen 42Automatische Omschakeling Digitaal/Analoog 42Meerkamer Gebruik 44Tuner 44Gebruik Tuner 44Zenderkeuze 44Voorkeurposities 45RDS Gebruik 45RDS Afstemmen Inhoud Opzet van de handleiding Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedie- ningsorganen, de aansluitingen en de display is deze als volgt ingedeeld: VOORBEELD(vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een aansluiting op de achterzijde. VOORBEELD (display) geeft een aanwijzing in de display aan. VOORBEELD – (Synchro type) geeft een aanwijzing aan die in de LC display van de afstandsbediening verschijnt. 1 - (cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde. - (cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde. 0 - (cijfer in een ovaal) verwijst naar een toets op de afstandsbediening. å - (letter in een ovaal) verwijst naar een toets van Zone II op de afstandsbediening. De vorm van de tekstcursor in de in-beeld menus kunnen iets afwijken van de afbeeldingen in deze handleiding. Ongeacht of de tekst verschijnt in hoofdletters of kleine letters, de prestaties en de bediening blijft hetzelfde. 45RDS Display Aanwijzingen 45Programma Zoeken 46Programmeren Afstandsbediening 46Configureren van de Afstandsbediening 46Voorgeprogrammeerde Codes 47Automatische Code Invoer 47Bevelen Programmeren 48Programmeren Afstandsbedieningscodes voor een Ingang 48Prioriteit van Bronnen48Component Wijzigen 49Macro Programmeren 51Configuratie Doorschakelen 52Herbenoemen 54Afstandsbediening Resetten 54Inwendige Verlichting 56Problemen 56Processor Resetten 57Technische Gegevens VERKLARING VAN CONFORMITEIT Wij, Harman Consumer Group International 2 route de Tours, 72500 Château-du-Loir, Frankrijk verklaren dat het product dat beschreven wordt in deze handleiding voldoet aan de technische normen: EN 55013:2001+A1:2003 EN 55020:2002+A1:2003 EN 61000-3-2:2000 EN 61000-3-3.1995+A1:2001 EN 60065:2002 Jurjen Amsterdam Harman Consumer Group International 01/05
Page 2
INLEIDING3 Inleiding Dank u voor de aanschaf van een Harman Kardon product! Met de aanschaf van een Harman Kardon AVR 635 staat u aan het begin van vele jaren luisterplezier. Ontworpen voor alle spannende en gedetailleer- de effecten van films en alle nuances in muziek- weergave is de AVR 635 een echte meerkanaals receiver voor het nieuwe millennium. Naast de traditionele 5.1 digitale decoderfuncties zoals Dolby Digital en DTS, biedt hij de nieuwste ont- wikkelingen in surround technologie, zoals Dolby Pro Logic IIx, alle DTS-ES 6.1 functies, DTS Neo:6 en de nieuwste 7.1 kanaals versie van de eigen Harman Kardon Logic 7 technologie. De AVR 635 is zo opgezet dat optimaal profijt wordt getrokken van de kracht van de digitale technologie. Om optimaal plezier van uw nieuwe receiver te hebben, raden we u aan deze handlei- ding in zijn geheel te lezen. Controleer ook of alle verbindingen met de luidsprekers, bronnen en andere externe apparatuur correct zijn uitge- voerd. Op deze manier raakt u zo snel mogelijk vertrouwd met alle functies en de bedieningsor- ganen en kunt u alle mogelijkheden van de AVR benutten. Bewaar de handleiding om deze later nog eens te raadplegen. Beschrijving en functies De AVR 635 is een van de veelzijdigste, multifunc- tionele A/V receivers die er op de markt zijn en biedt talloze luistermogelijkheden. Naast de Dolby Digital en DTS decoders voor de digitale bronnen is er een ruime keus aan surround functies voor Matrix surround gecodeerde en stereo opnamen, bedoeld voor bronnen als CD, VCR, TV-uitzendin- gen en de eigen MG/FM tuner van de AVR. Samen met Dolby Digital EX, DTS-ES ®, Dolby Pro Logic IIx, DTS Neo:6, Dolby 3 Stereo, 5 Kanaals of 7 Kanaals Stereo en de Hall en Theater functies, biedt de AVR 635 het exclusieve Logic 7 proces van Harman Kardon in zowel 5.1 als 7.1 versies voor een breder, omringend geluidsbeeld met beter gedefinieerde overgangseffecten. Tenslotte is de AVR een van de weinige A/V receivers die in staat is MP3 data te decoderen, waardoor u ook naar de nieuwste muziekproducties van de computer of weergave apparaatjes kunt luisteren met de kwali- teit die u van Harman Kardon gewend bent. Hoewel de AVR 635 primair bedoeld is voor meerkanaals systemen, profiteert u ook van de vooruitstrevende technologie wanneer slechts twee kanalen worden gebruikt. Dolby Virtual Speaker kan een omringend geluidsbeeld creëren vanuit de linker en rechter front luidsprekers en de nieuwste Dolby Headphone schakeling biedt een verbazingwekkend open klankbeeld via de hoofdtelefoon. Tweekanaals weergave van analo- ge bronnen is beschikbaar met volledige laagbe- werking of met een traditionele passeerschake- ling die voor een rechte weergave zorgt van de eerste versterker tot en met de volumeregelaar.De AVR biedt ook HDCD ®decodering en de meest realistische weergave van CD's bij gebruik van een digitale verbinding, zelfs met een niet voor HDCD geschikte CD of DVD speler. Een belangrijke extra in de toch al indrukwekken- de lijst mogelijkheden van de AVR 635 is EzSet/EQ™, een systeem dat het configureren automatiseert waardoor het eenvoudiger, gemak- kelijker en nauwkeuriger wordt. In combinatie met de speciale bij de receiver geleverde microfoon maakt het EzSet/EQ™ het instellen van luidspre- kergrootte, wisselfilter en vertraging voor alle kanalen en luidsprekers een zekere zaak. Naast de configuratie omvat EzSet/EQ ook de equalizer voor de kamer zodat de signalen naar elke luid- spreker zijn aangepast voor wat betreft kamer- grootte, luidsprekertype en andere factoren die de kamerakoestiek beïnvloeden. Met EzSet/EQ wordt uw systeem in een paar minuten geconfigureerd met een tot voor kort zonder kostbare meetappa- ratuur ongekende nauwkeurigheid. Naast EzSet/EQ bezit de AVR 635 een compleet stel handinstellingen voor hen die hun systeem helemaal zelf in willen stellen. Een viervoudig wisselfilter voor het laag maakt het mogelijk ver- schillende frequenties in te voeren voor elke set luidsprekers. Videoverbindingen en systeemintegratie is simpel bij de AVR 635, dankzij de tweeweg videoconver- sie waarmee elk videosignaal als een hoogwaardig component signaal wordt afgegeven via de in- beeld menus van de AVR. Bronnen die al in com- ponentformaat staan, zijn drie toewijsbare breed- bandingangen beschikbaar en de video-ingangen zijn benoembaar. Om het kijkcomfort nog verder te vergroten met digitale bronnen of displays, bezit de AVR 635 een A/V Sync Delay (vertraging) op elke ingang, die compenseert voor het niet-synch- roon lopen ten gevolge van digitale video vertra- gingen. Volledige IR uitgangen, een tweerichting R-232 poort en een programmeerbare afstandsbe- diening met een display van twee regels maken de AVR 635 gemakkelijk te bedienen. Coax en optische digitale uitgangen zijn beschik- baar voor gebruik van digitale recorders, en zowel de analoge audio/video als de coax digita- le aansluitingen op de voorzijde kunnen op uit- gang worden omgeschakeld voor gebruik met draagbare recorders - exclusief voor Harman Kardon. Twee video opname uitgangen, voorver- sterkeruitgang en een kleur gecodeerde 8-kanaals ingang maken de AVR vrijwel toe- komstzeker, en biedt deze alles wat voor de nieuwste formaten van morgen nodig is. De flexibiliteit en het vermogen van de AVR hou- den niet op bij uw centrale thuisbioscoop of luis- terkamer. De AVR bevat een uitgebreid multi- zone bedieningssysteem met de mogelijkheid een bron te kiezen voor uw centrale kamer en een andere bron voor een tweede kamer. Zowel com- posiet video als S-video en audio, worden naarde tweede kamer doorgestuurd, waarbij u volle- dige controle hebt over het volume via een afzon- derlijk infrarood link voor de afstandsbediening. Om de bediening van de AVR vanuit een tweede kamer gemakkelijk te maken wordt er een afzon- derlijke Zone II afstandsbediening bijgeleverd. De extra meerkamerfuncties omvatten de moge- lijkheid twee versterkerkanalen van de AVR toe te wijzen aan het meerkamersysteem, plus de ver- binding van de AVR met het innovatieve A-BUS ® toetsenbord voor meerkamerbesturing zonder dat extra versterkers nodig zijn. De krachtige versterker van de AVR is gebouwd op de traditionele Harman Kardon technologieën voor de eindversterkers om een optimaal dyna- misch bereik te kunnen bieden met elke denkbare programmabron. Harman Kardon heeft de HiFi receiver meer dan vijftig jaar geleden uitgevonden. Met state-of- the-art en beproefde schakelingen vormt de AVR de perfecte combinatie in digitale audio techno- logie, een rustige maar krachtige analoge verster- ker in een elegante, gemakkelijk te gebruiken vormgeving. Dolby ®Digital, Dolby Digital EX en Dolby Pro Logic ®IIx Decoders, en het volldige pakket DTS ®functies, inclusief DTS-ES ®6.1 Discrete & Matrix en DTS 96/24. Zeven kanalen high-current versterking en twee kanalen toewijsbaar aan surround achter of meerkamer toe- passingen. De exclusieve Logic 7 ®van Harman Kardon, samen met de keuze uit diverse Dolby Virtual Speaker proces- sing bij gebruik van slechts twee luid- sprekers Dolby Headphone voor een open en ruimtelijk geluidsbeeld bij gebruik van een hoofdtelefoon. MP3 Decoder voor gebruik met daartoe geschikte computers en digitale audiospelers. Het moderne EzSet/EQ™ van Harman Kardon configureert de luidspre- kerinstellingen automatisch en stelt de kamerequalizer in voor een gemakkelij- ke, snelle en nauwkeurige systeemopzet. Grote bandbreedte, HDTV compatibele videoschakeling. Precisie video tweeweg conversie schakelingen geven elke video-ingang af via de component uitgangen, compleet met inbeeld systeemmenus. Analoge A/V Ingangen op de Voorzijde, Omschakelbaar als Uitgang. , HDCD ®High Definition Compatible Digital ®en Pacific Microsonics ™zijn geregistreerde handelsmerken, resp. handelsmerken van Pacific Microsonics, Inc., in de Verenigde Staten en/of andere landen. HDCD Systeem gefabriceerd onder licentie van Pacific Microsonics, Inc.
