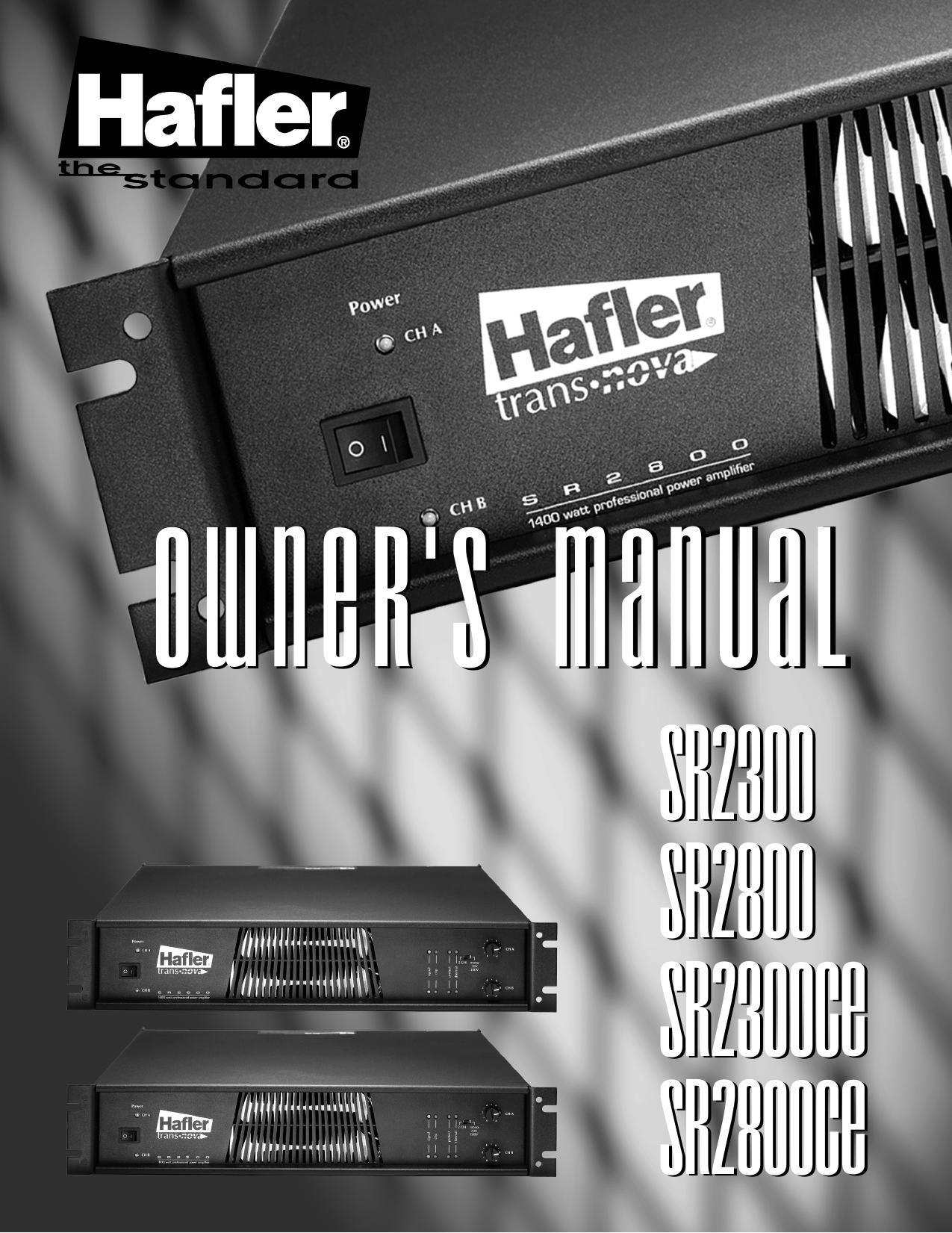

Hafler SR2300CE SR2800CE Owners Manual
This is the 24 pages manual for Hafler SR2300CE SR2800CE Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Hafler SR2300CE SR2800CE Owners Manual (Ocr-read)
Page 1
Declaration of Conformity Application of Council Directive: 73/23/EEC (low voltage directive) Application of Council Directive: 89/336/EEC (EMC Directive) Standard(s) to which Conformity is Declared: EN55103-1 (Emissions) EN55103-2 (Immunity) EN60065 (Safety) Manufacturers Name: Hafler Manufacturers Address: 546 South Rockford Drive, Tempe, Arizona 85281 Importers Name: Importers Address: Type of Equipment: 2-channel Audio Power Amplifier Model No.: SR2300CE SR2800CE Serial Number: Year of Manufacturing: 2000 2001 2002 2003 2004 I, the undersigned, hereby declare that the equipment specified above conforms to the above Directive(s) and Standard(s) Place: Hafler Date: 2/1/2000 James C. Strickland, VP Engineering
Page 2
– 1– Table of Contents DECLARATION OF CONFORMITY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . inside cover SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 TECHNICAL DESIGN FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Why a new amplifier topology? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 What else distinguishes these amplifiers? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Universal Line Voltage Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Protection Circuits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 DESIGN FEATURES – SR2300, SR2800 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 DESIGN FEATURES – SR2300CE, SR2800CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Cooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Power/Thermal Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Noise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 AC Line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Audio Ground Chassis/Float Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Power Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 THX (SR2800) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Daisy Chain Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Earth Grounded Equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Floated Equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Level Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Biamp/Stereo Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Stereo/Mono 70V 100V Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Protect . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Load Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Thermal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Clipping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 WIRING DIAGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Stereo Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Biamp Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Bridge Mono Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 70V Mono Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 100V Mono Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 70V Stereo Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 SERVICE POLICY AND LIMITED WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Page 8
– 7– All measurements taken at Normal Operating Conditions (i.e. 1/8th rated output power) unless noted otherwise. POWER OUTPUT: 1kHz, 1% THD 20-20kHz, 0.2% THD 1kHz, 1% THD 20-20kHz, 0.2% THD Stereo 8Ω350W x 2 CH 300W x 2 CH 700W x 2 CH 600W x 2 CH 4Ω350W x 2 CH 300W x 2 CH 700W x 2 CH 600W x 2 CH 2Ω350W x 2 CH 300W x 2 CH 700W x 2 CH 600W x 2 CH 70V - - 700W x 2 CH 600W x 2 CH Bridged 8Ω700W x 1 CH 600W x 1 CH 1400W x 1 CH 1200W x 1 CH Bridged 4Ω700W x 1 CH 600W x 1 CH 1400W x 1 CH 1200W x 1 CH Bridged 70V 700W x 1 CH 600W x 1 CH 1400W x 1 CH 1200W x 1 CH Bridged 100V 700W x 1 CH 600W x 1 CH 1400W x 1 CH 1200W x 1 CH FREQUENCY RESPONSE: ±0.1dB, 10Hz-20kHz ±0.1dB, 10Hz-20kHz ±3dB, 0.2Hz-100kHz ±3dB, 0.2Hz-100kHz INPUT SENSITIVITY: 8Ω0.9V 1.3V 4Ω0.6V 0.9V 2Ω0.45V 0.6V MAX. INPUT: 2.3V 2.3V SIGNAL-TO-NOISE: >105dB A weighted >105dB A weighted CMMR: >75dB at 1kHz >75dB at 1kHz INPUT IMPEDANCE: 47kΩper phase 47kΩper phase DAMPING FACTOR: >500 >500 POWER/THERMAL REQUIREMENTS (both channels driven): Idle Condition 55W 70W U version 860mA @ 115VAC 1.0A @ 115VAC CE version 430mA @ 230VAC 500mA @ 230VAC Thermal Dissipation 190 BTU/hr 240 BTU/hr Normal Operating Condition (1/8 rated power, pink noise) 280W 570W U version 3.5A @ 115VAC 5.8A @ 115VAC CE version 1.7A @ 230VAC 2.9A @ 230VAC Thermal Dissipation 680 BTU/hr 1330 BTU/hr Worst Case (1/3 rated power, pink noise) 550W 1150W U version 6.6A @ 115VAC 12A @ 115VAC CE version 3.3A @ 230VAC 5.9A @ 230VAC Thermal Dissipation 1200 BTU/hr 2560 BTU/hr FUSE: "U" version (115VAC nominal) 7A, 3AG Slo-Blo, 1 ea. 15A, 3AG Slo-Blo, 1 ea. "CE" version (230VAC nominal) T5A, 5 x 20mm, 1 ea. T6.3A, 5 x 20mm, 1 ea. MAINS POWER REQUIREMENTS (rated power both channels): "U" version 100-140VAC, 50-60Hz 100-140VAC, 50-60Hz "CE" version 200-265VAC, 50-60Hz 200-265VAC, 50-60Hz SR2800 SR2300 Specifications
