Grundig WKC 3300 RDS Service Manual

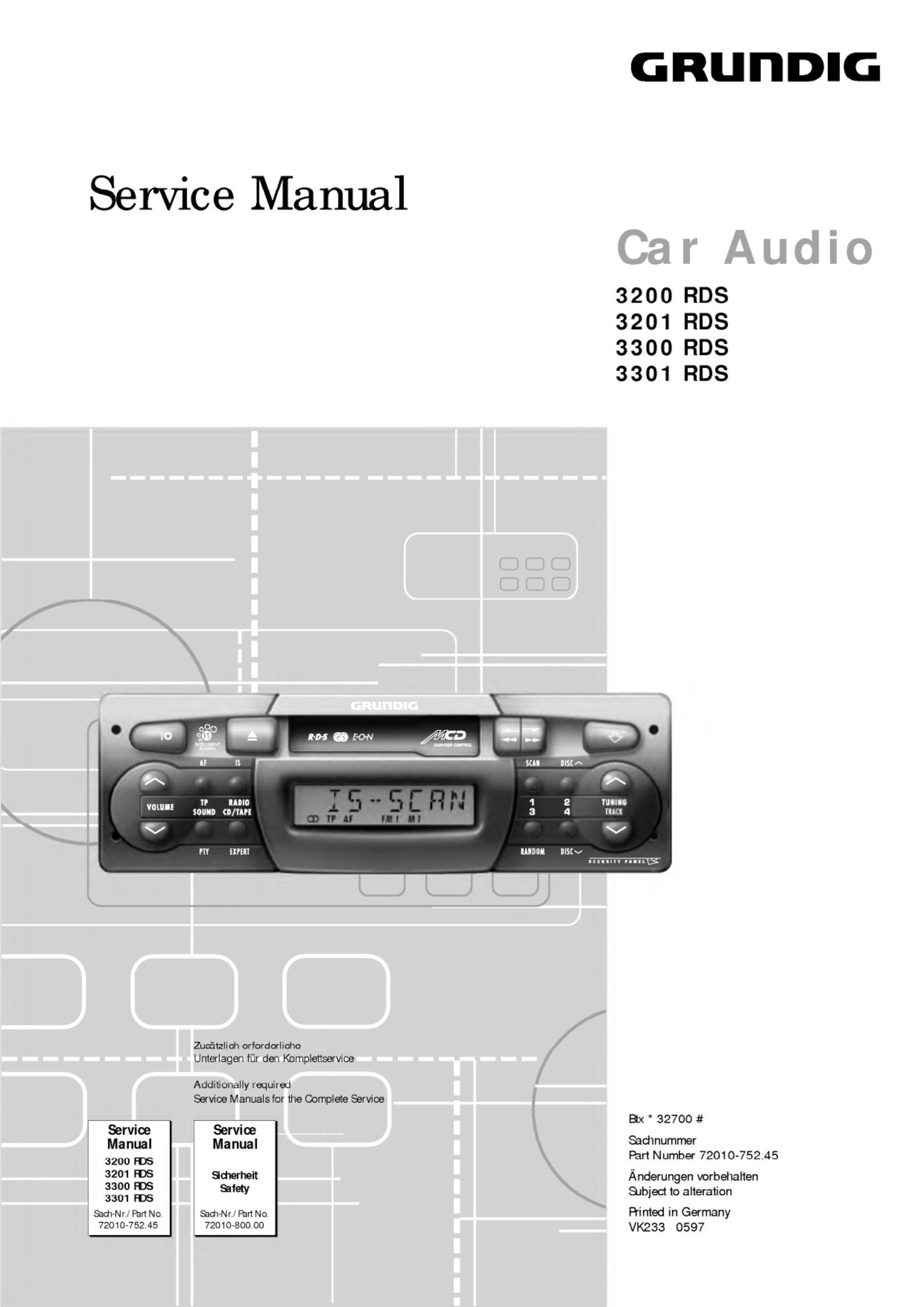

Page 1

GRUI'IDIG

Service Manual

3200 RDS
3201 RDS
3300 RDS
3301 RDS

. -i-| sum an I'.. .

f u . II II A 1 m

1' RADIO

"w soon «mm

(x

m mm ulna Iluv
m

Zusfnzlich crfordorlichc
Unterlagen ffir den Komplenservioe

Additionally required
Service Manuals for the Conplete Service

. . th * 32700 #
SerVIoe Servwe
Manual Manual Sachnummer
3200 ms Part Number 72010-75245
223(1) g Sld'ierhelt Anderungen vorbehalten
at . .
3301 F06 ety Siject to alteration
Sach-Nr Part No Sam-Nu Part No Hinted in Germany
72010-75245 72010-300 00 VK233 0597

Page 2

Allgemeiner Teil / General Section

3200 R05 3301 R08

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Sach-Nummer 72010-80000, sowie zusatzlich
die eventuell abweichenden, landesspezifischen
Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010-80000, as well as the
respective national deviations.

@

lnhaltsverzeichnis
Seite

Allgemeiner Teil ............................ 1 - 21 - 6
MeBgerate/ MeBmittel .............................................................. 1 - 2
Ausbauhinweise ........................................................................ 1 - 3
Bedienhinweise ......................................................................... 1 - 4
Abgleichvorschriften .................... 2 - 1 2 - 4
Schaltplane und
Druckplattenabbildungen ........... 3 - 1 3 - 21
Schaltplane

HF-Teil .................................................................................. 3 - 1

Prozessorteil ......................................................................... 3 - 5

Cassette ................................................................................ 3 - 9

NF-Teil ................................................................................ 3 - 13
Platinenabbildungen ............................................................... 3 - 17
Explosionszeichnungen
und Ersatzteilliste ......................... 4 -1 4 - 6
Ersatzteilliste 3200 RDS ........................................................... 4 - 1
Ersatzteilliste 3201 RDS ........................................................... 4 - 2
Ersatzteilliste 3300 RDS ........................................................... 4 - 3
Ersatzteilliste 3301 RDS ........................................................... 4 - 4
Ersatzteilliste und Explosionszeichnung Laufwerk SD 101 ...... 4 - 5
Ersatzteilliste und Explosionszeichnung Laufwerk TN 705 ....... 4 - 6

Allgemeiner Teil

MeBgeréte / MeBmittel

DC-Voltmeter

NF-Voltmeter

Me Bsender

Stereocoder

Test-Cassette 448A (Sach-Nr. 35079-02300)

Beachten Sie bitte das GRUNDIG MeBtechnik-Programm, das Sie
unter folgender Adresse erhalten:

GRUNDIG electronics GmbH
Wiirzburger Str. 150

D-90766 Fiirth/Bay

Tel. 0911/703-0, Fax 0911/703-4479

Table of Contents

Page

General Section ............................. 1 - 2 1 - 8
Test Equipment / Aids ............................................................... 1 - 2
Disassembly Instructions .......................................................... 1 - 3
Operating Instructions ............................................................... 1 - 6
Adjustment Procedures ................ 2 - 2 2 - 4
Circuit Diagrams
and Layout of the PCBs .............. 3 -1 3 - 21
Circuit Diagrams

RF Part .................................................................................. 3 - 1

Processor Part ...................................................................... 3 - 5

Cassette ................................................................................ 3 - 9

AF Part ................................................................................ 3 - 13
Layout of the P085 ................................................................. 3 - 17
Exploded Views and
Spare Parts List ............................. 4 -1 4 - 6
Spare Parts List 3200 RDS ....................................................... 4 - 1
Spare Parts List 3201 RDS ....................................................... 4 - 2
Spare Parts List 3300 RDS ....................................................... 4 - 3
Spare Parts List 3301 RDS ....................................................... 4 - 4
Spare Parts List and Exploded View Tape Drive SD 101 ......... 4 - 5
Spare Parts List and Exploded View Tape Drive TN 705 ......... 4 - 6

General Section

Test Equipment / Aids

DC Voltmeter

AF Voltmeter

Test Generator

Stereo Coder

Test Cassette 448A (Sach-Nr. 35079-02300)

Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable from:

GRUNDIG electronics GmbH
Wiirzburger Str. 150

D-90766 Fiirth/Bay

Tel. 091 1/703-0, Fax 091 1 /703-4479

1-2

GRUNDIG Service
