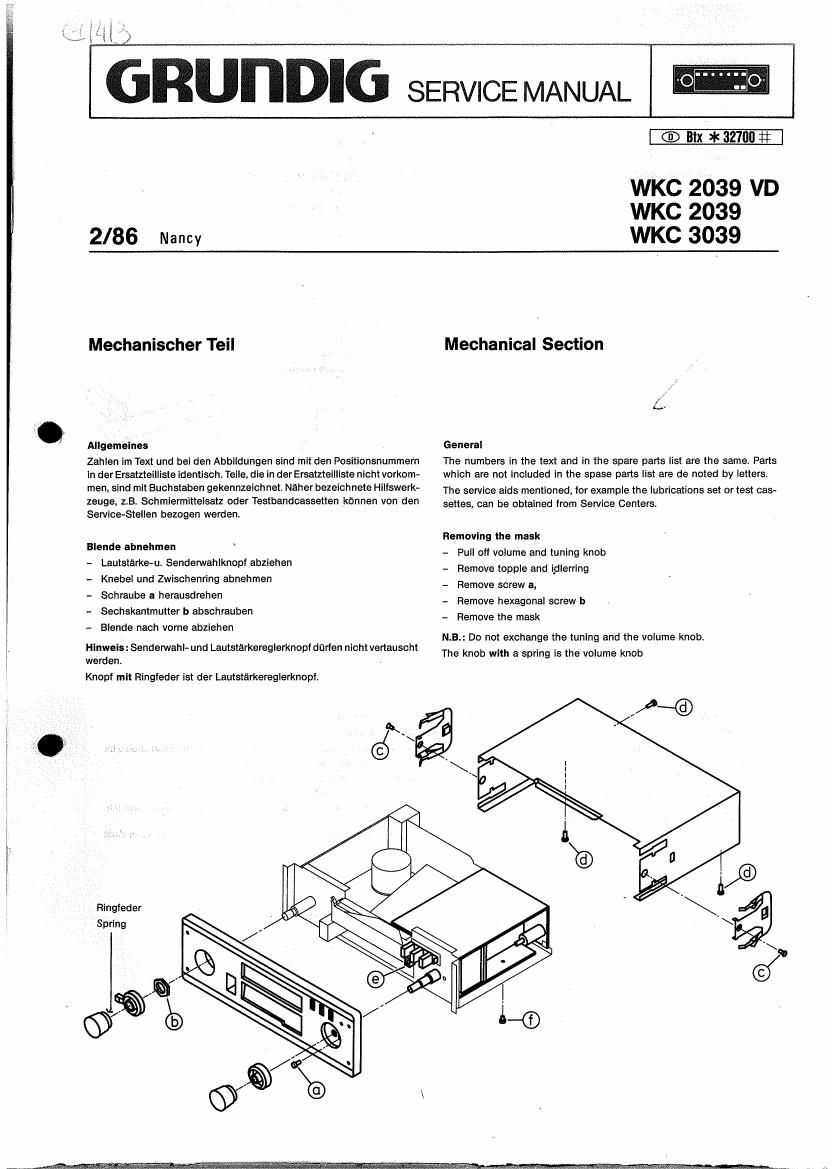

Page 1
onunolc.
SERVICE MANUAL
2/86 Nancy
Mechanischer Teil
Aligemeines
Zahlen im Text und bei den Abbildungen sind mit den Positionsnummern
in der Ersatzteilliste Identlsch. Teiie, die in der Ersatzteliliste nicht vorkom-
men, sind mit Buchstaben gekennzelchnet. Naher bezeiohnete Hlitswerk»
zeuge, 2.8. Schmlermltteisaiz oder Tastbandcassettan konnen von den
Service-Stellen bezogen werden.
Blende abnahmen
- Lamstarke-u. Senderwahlknopt abzlahsn
- Knebel und Zwisohenring abnehmen
- Schraube a herausdrehen
- Sechskantmutter b abschrauben
- Blende nach vorne abziehen
Hinweis: Senderwahl- und Lautstarkareglerknopf dorien nicht vertauscht
werden. .
Knopf mit Fiingfeder ist der LautstArkereglsrknopt.
Hingfeder
Spnng
(D Em * 32700 11
WKC 2039 VD
WKC 2039
WKC 3039
Mechanical Section
(x
General
The numbers in the text and in the spare parts list are the same. Parts
which are not included in the spase parts list are de noted by letters.
The service aids mentioned, for example the lubrications set or test cas-
settes, can be obtained from Service Centers.
Removing the mask
- Pull oft volume and tuning knob
- Remove topple and idlerring
- Remove screw 3,
- Remove hexagonal screw b
- Remove the mask
N.B.: Do not exchange the tuning and the volume knob.
The knob with a spring is the volume knob
