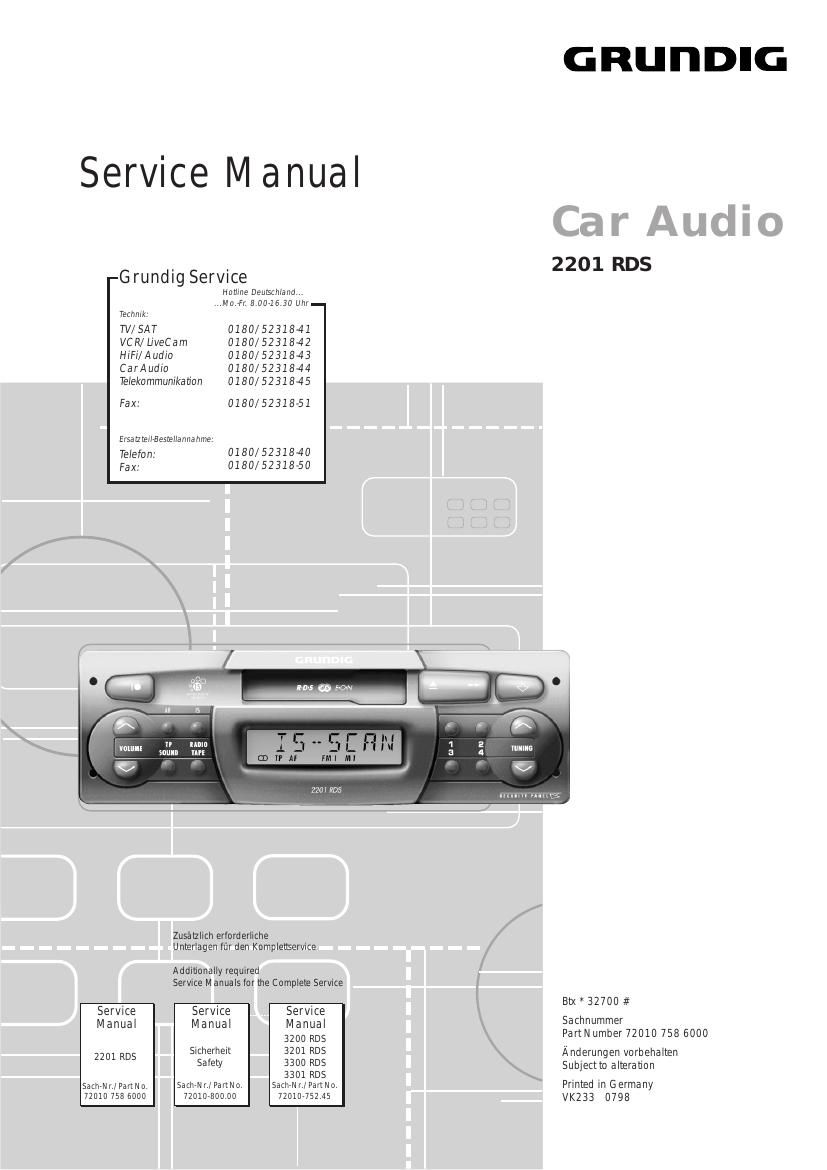

Grundig WKC 2201 Service Manual

Page 1

2201 RDS €nderungen vorbehalten Printed in Germany Service Manual Sach-Nr. / Part No. 72010 758 6000 Subject to alteration VK 233 0798 9033 Nicht bestŸckte Bauteile Prozessor-Teil (Seite 3 - 7): CD801, CR833, CR834, CT805 NF-Teil (Seite 3 - 13): C1503, C1504, C1506 NF-Teil (Seite 3 - 14): D8001, CC8001, CR8004 Anschlu§platte (Seite 3 -16): CC1701, CC1702, CC1703, CC1704, CC1706, CC1707, CC1708, CC1709, CC1719, CC1722, CC1723, CC1724, CC1726, CC1727 AnschlŸsse I-13, I-15 É I-20 unbeschaltet. Not fitted Components Processor Part (page 3 - 7): CD801, CR833, CR834, CT805 AF Part (page 3 - 13): C1503, C1504, C1506 AF Part (page 3 - 14): D8001, CC8001, CR8004 Connection Board (page 3 - 16): CC1701, CC1702, CC1703, CC1704, CC1706, CC1707, CC1708, CC1709, CC1719, CC1722, CC1723, CC1724, CC1726, CC1727 Connections I-13, I-15 É I-20 unconnected. GB The car radio 2201 RDS is identical with the version 3201 RDS except of: no CD changer control and no telefone mute. This Service Manual contains a list of the not fitted electrical parts and the spare parts list of the altered or new components. Otherwise please refer to the Service Manual 3200 RDS É 3301 RDS, part no. 72010-752.45 D Das GerŠt 2201 RDS entspricht dem GerŠt 3201 RDS, jedoch ohne CD-Wechsler-Steuerung und ohne Telefon-Mute. Mit diesem Service Manual erhalten Sie eine Liste der nicht bestŸckten elektrischen Teile, sowie die Ersatzteilliste der geŠn- derten bzw. neuen Teile. Ansonsten verwenden Sie bitte das Service Manual 3200 RDS É 3301 RDS, Sach-Nr. 72010-752.45. Ersatzteilliste Spare Parts List WKC 2201 RDS CAR AUDIO SACH-NR. / PART NO.: 91835 081 5100 BESTELL-NR. / ORDER NO.: G.HK 2200 7 / 98 POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY. d© 72008 907 9900 WKC 2201 RDS TAUSCHGERAET WKC 2201 RDS EXCHANGE SET 0001.000 1 18350 090 0000 BLENDE MONT.KPL. MASK MOUNT.CPL 0003.000 1 18381 031 0100 KLAPPE FLAP 0020.000 1 18381 086 0000 BEDIENTEIL MONT.KPL. CONTROL UNIT MOUNT.CPL 18350 941 4100 BEDIENUNGSANLEITUNG D/GB/I/F/NL/E/POPERATING INSTRUCTIONS D/GB/I/F/NL/E/P 18350 941 4300 BEDIENUNGSANLEITUNG SK/S/DK/N/SFOPERATING INSTRUCTIONS SK/S/DK/N/SF 72010 758 6000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB 72010 752 4500 SERVICE MANUAL D/GB WKC 3201 SERVICE MANUAL D/GB WKC 3201 CIC 801 83058 783 0700 SMD IC UPD780306GF-014-3B CIC 802 72008 538 1200 SMD IC 24C04-I/SN PROG. KPL. POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NR. SACHNUMMER BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION Btx *32700# €NDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION ( ! ) ! Es gelten die Vorschriften und Sicherheitshinweise gemŠ§ dem Service Manual "Sicherheit", Sach-Num- mer 72010 800 0000, sowie zusŠtzlich die eventuell abweichenden, landesspezifischen Vorschriften!The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 72010 800 0000, as well as the respective national deviations. D 2001 83092 150 2000 DIODE 1 N 4004 -GA DP 801 19720 259 0000 LCD DISPLAY SYSTEMS
