Grundig V 30 Schematics
This is the 6 pages manual for Grundig V 30 Schematics.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig V 30 Schematics (Ocr-read)

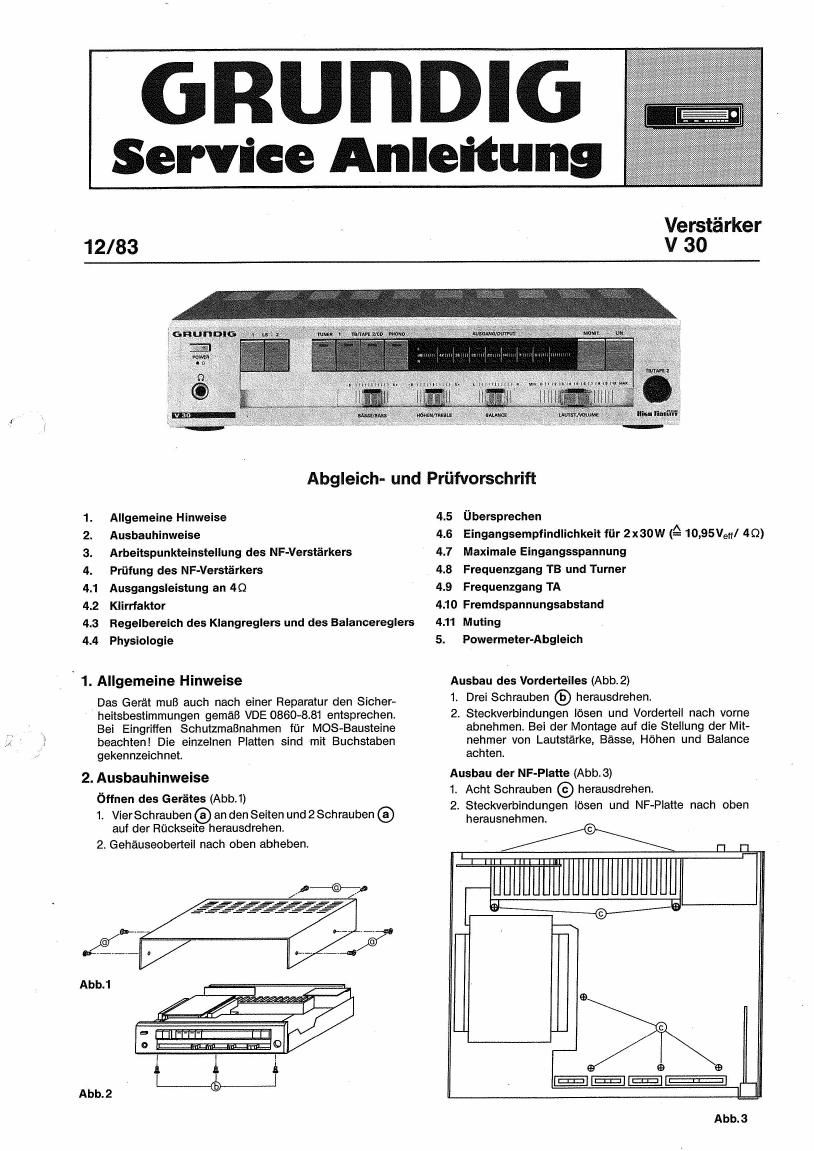

Page 1
GRUI'IDIG
Service Anlel'tuns
12/83
Verstéirker
V 30
Abgleich- und Prflfvorschrift
1. Allgemeine Hinweise
2. Ausbauhinweise
3. Arbeitspunkteinstellung des NF-Verstfirkers
4. Priifung des NF-Verstfirkers
4.1 Ausgangsleistung an 49
4.2 Klirrfaktor
4.3 Regelberelch des Klangreglers und des Balancereglers
4.4 Physiologie
. Allgemeine Hinweise
2.
Das Gerat muB auch nach einer Reparatur den Sicher-
heitsbestimmungen gemaB VDE CEBU-8.81 entsprechen.
Bei Eingriffen SchutzmaBnahmen fur MOS-Baumeine
beachten! Die einzelnen Flatten sind mit Buchstaben
gekennzeichnet.
Ausbauhinweise
5ffnen des Gerfites (AbbJ)
1. VierSchrauben an den Seiten und 2 Schrauben
auf der Ruckseite herausdrehen.
2. Gehéuseoberteil nach oben abheben.
Abb.2
4.5
4.6
4.7
4.8
4.9
fibersprechen
Eingangsempfindlichkeit ffir 2x30W (é 10,95Ven/ 4Q)
Maximale Eingangsspannung
Frequenzgang TB und Turner
Frequenzgang TA
4.10 Fremdspannungsabstand
4.11 Muting
5.
Powermeler-Abgleich
Ausbau des Vorderteiles (Abb. 2)
1. Drei Schrauben ® herausdrehen.
2. Steckverbindungen [fisen und Vordeneil nach vome
abnehmen. Bei der Montage auf die Steliung der Mit-
nehmer von Lautstérke, Basse, Héhen und Balance
achten.
Ausbau der NF-Platte (Abb.3)
1. Acht Schrauben © herausdrehen.
2. Steckverbindungen Ibsen und NF-Platte nach oben
herausnehmen.
Abb.3
