Grundig UMS 5400 DEC Service Manual

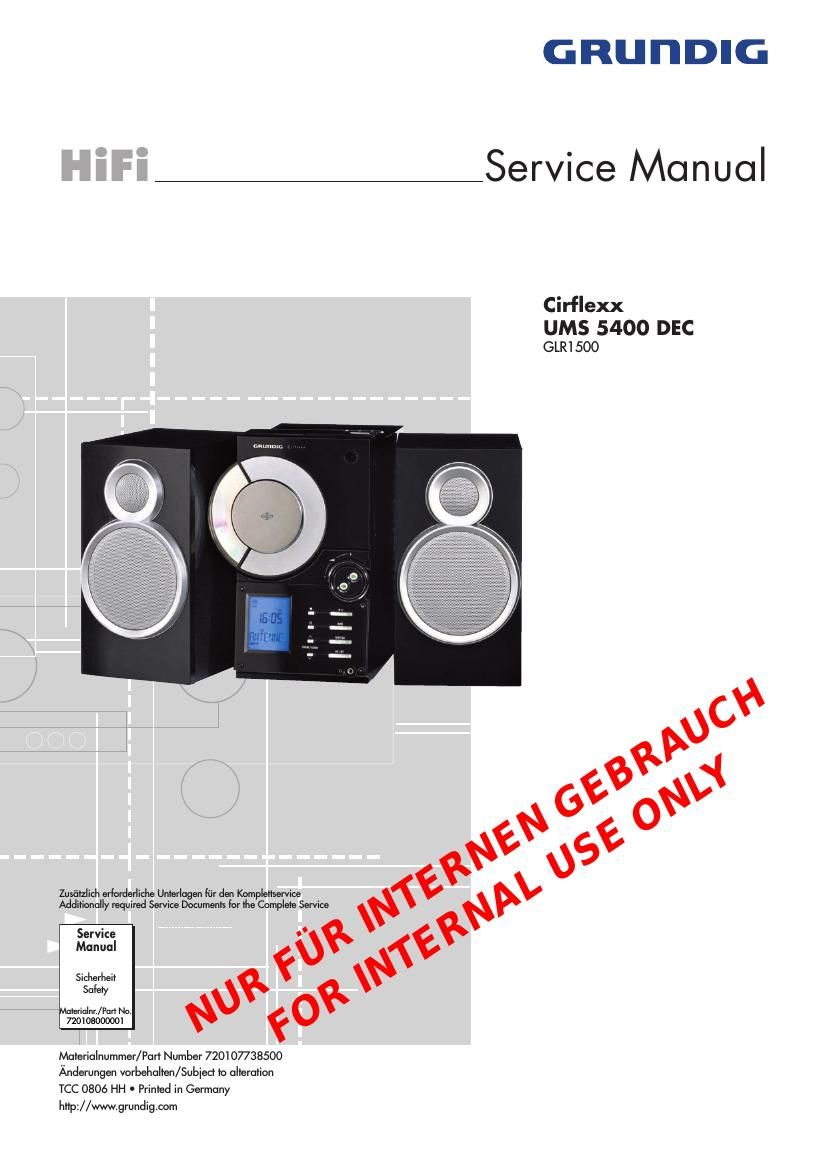

Page 1

GRunDIG

Service Manual

Cirflexx

UMS 5400 DEC
GLR] 500

Zusiitzlich ertorderliche Unterlugen tiir den Komplettservice e
Additionally required Service Documents tor the Complete Service \

Service
Manual
Siclierheit $ E \$

Safety 6 $
Materialnn/Part No.
720 'l 0800000 1

Materialnummer/Part Number 720107738500
Anderungen vorbehalten/Subiect to alteration
TCC 0806 HH 0 Printed in Germany
http://www.grundig.com

Page 2

GRUNDIG Service

Cir/lexx UMS 5400 DEC

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowiezusatzlichdieeventu-
ell abweichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

lnhaltsverzeichnis

AllgemeinerTeil
Allgemeine Hinweise.
Technische Daten
Servicehinweis.
Bedienhinweise
Ausbauhinweis

Abgleichvorschriften..................................... 2-1
Tuner ............................................................................................. 2-1

Schaltplane
und Platinenabbilclungen 3-1 3-21

Blockschaltplan....
Verdrahtungsplan
Nelzteil, NF-Teil
Kopfhérerbuchsenplatte ................................................................ 3-5
CD-MCU-Platte:

- CD-Teil.
- MCU-Te
USE-Tell ........
Display-Platte
Bedienteil Front
Bedienteil Top
LED-Platte
lR-Platte.
Tuner

Explosionszeichnungen und
Ersatzteilliste ..

Explosionszeiohnung.
Ersatzteilliste ..........

AllgemeinerTeil

Allgemeine Hinweise
Vor dem Offnen des Gehauses zuerst den Netzstiecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen idsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Fleparatur ist es notwendig, die Leitungstiihrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen zu vermeiden.

Durchfiihren van Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkopfe mit10:1 -Teilerven~enden.AuBerdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung fiber
das Messobiekt kbnnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

General Section.
General Notes ..
Technical Data
Sen/ice Note..
Operating Hints.
Disassembly Hints

Adjustment Procedure 2-2
Tuner ............................................................................................. 2-2

Circuit Diagrams
and Layout of PCBs 3-1 3-21

Block Diagram ..
Wiring Diagram.
Power Supply, AF Section
Headphone Socket Board ............................................................. 3-5
CD MCU Board:

- CD Section ..
- MCU Section
USB Section ..
Display Board
Keyboard Front.
Keyboard Top
LED Board
IR Board .
Tuner

Exploded Views and

Spare Parts List.
Exploded View..
Spare Parts List

General Section

G eneral Notes

Before opening the cabinetdisccnnectthe mains plug!
Attention: Observe the ESD safety regulations [A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies
like the chassis, mains switch panel, keyboard control panel, picture
tube panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. If the previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.

Meassured Values
The measured values given in the circuit diagrams are approxi-
mates!
