Grundig UMS 3000 Service Manual

Extracted text from Grundig UMS 3000 Service Manual (Ocr-read)

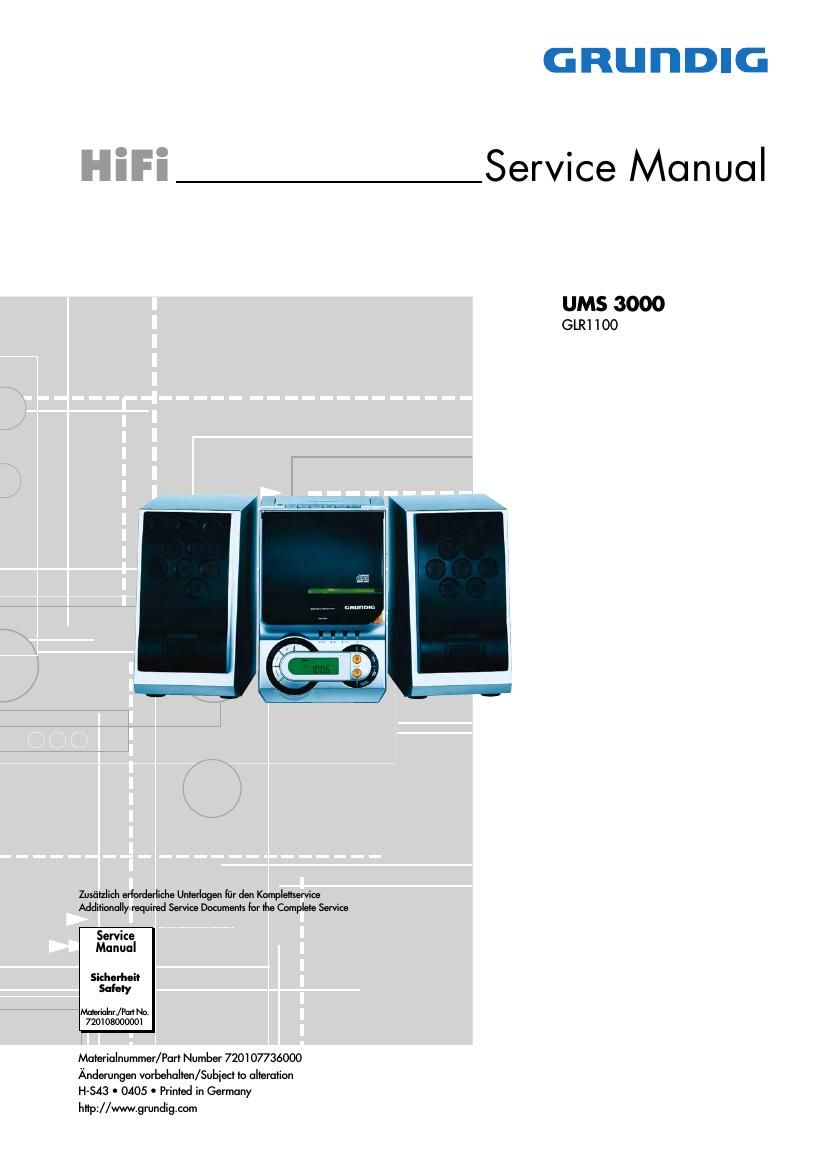

Page 1

GRUI'IDIG

Service Manual

UMS 3000
GLRi 100

v alumnus

Zusfitzlich ertorderiiche Unterlagen Rir den Komplettservice
Additionally required Service Documents for the Complete Service

Service
Manual

Sizherheit
Safely

Materiulnr/Part No.
7201 08000001

Materialnummer/Port Number 720107736000
Anderungen vorbehalten/Subiect to alteration
H-SAS ' 0405 Printed in Germany
http://www.grundig.com

Page 2

GRUNDIG Sen/ice

UMS 3000

Es gelten die Vorschriften und Sicherheitshin-
weise geméB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
lich die eventuell abweichenden, landes-
spezifischen Vorschritten!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1-2 1-10

Messgerate / Messmittel 1-2
Allgemeine Hinweise. 1-2
Technische Daten .. 1-3
Sen/icehinweise 1-3
Bedienhinweise 1-4
Ausbauhinweis 1-10

Abgleichvorschriften 2-1

Platinenabbildungen
und Schaltpléne

Blockschaltplan .............
Verdrahtungsplan
Netzteil und Audio-Tel
CD-Teil ............
MCU- und Display-Tei
Radio-Teil
Cassetten-Teil .


Explosionszeichnung und

Ersatzteilliste ..
Explosionszeichnung ..
Ersatzteilliste ................................................................................ 4-2

Allgemeiner Teil

Messgerate/ Messmittel

Mess-Sender Wobbelsender
Oszilloskop Digitalvoltmeter
Klirrtaktormessgerat Trenntrato

Fe-Test-Cassette 3150Hz/10kHz

Allgemeine Hinweise
Vor dem Offnen des Gehéuses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen Ibsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach ertolgter Fleparatur ist es notwendig, die Leitungsfiihrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Austalle
oder Stbrungen zu vermeiden.

Durchfflhren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkopfe mit 10:1 - Teiler verwenden. AuBerdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
fiber das Messobjekt konnen Bauteile beschadigt werden.

Table of Contents

Page

General Section 1-2 1-10
Measuring Instruments / Equipment . 1-2
General Notes .. -
Technical Data .
Sen/ice Hints
Operating Hints
Disassembly Hints

oxtc'ocom

'1

Adjustment Procedures................................ 2-2

Layout of PCBs

and Circuit Diagrams 3-16
Block Diagram ....................... 3-1
Wiring Diagram ..................... . 3-2
Power Supply and Audio Section. . 3-3
CD Section .............. . 3-6
MCU and Display Section . 3-8
Radio Section 3-12
Tape Section. 3-15
Exploded View and

Spare Parts List. 4-3
Exploded View ............ . 4-1
Spare Parts List ........................................................................... 4-2

General Section

Measuring Instruments / Equipment

Signal generator

Oscilloscope

Distortion meter

Fe Test Cassette 3150Hz/10kHz

Sweep generator
Digital voltmeter
lsulating Transformer

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations {A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. It the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.
