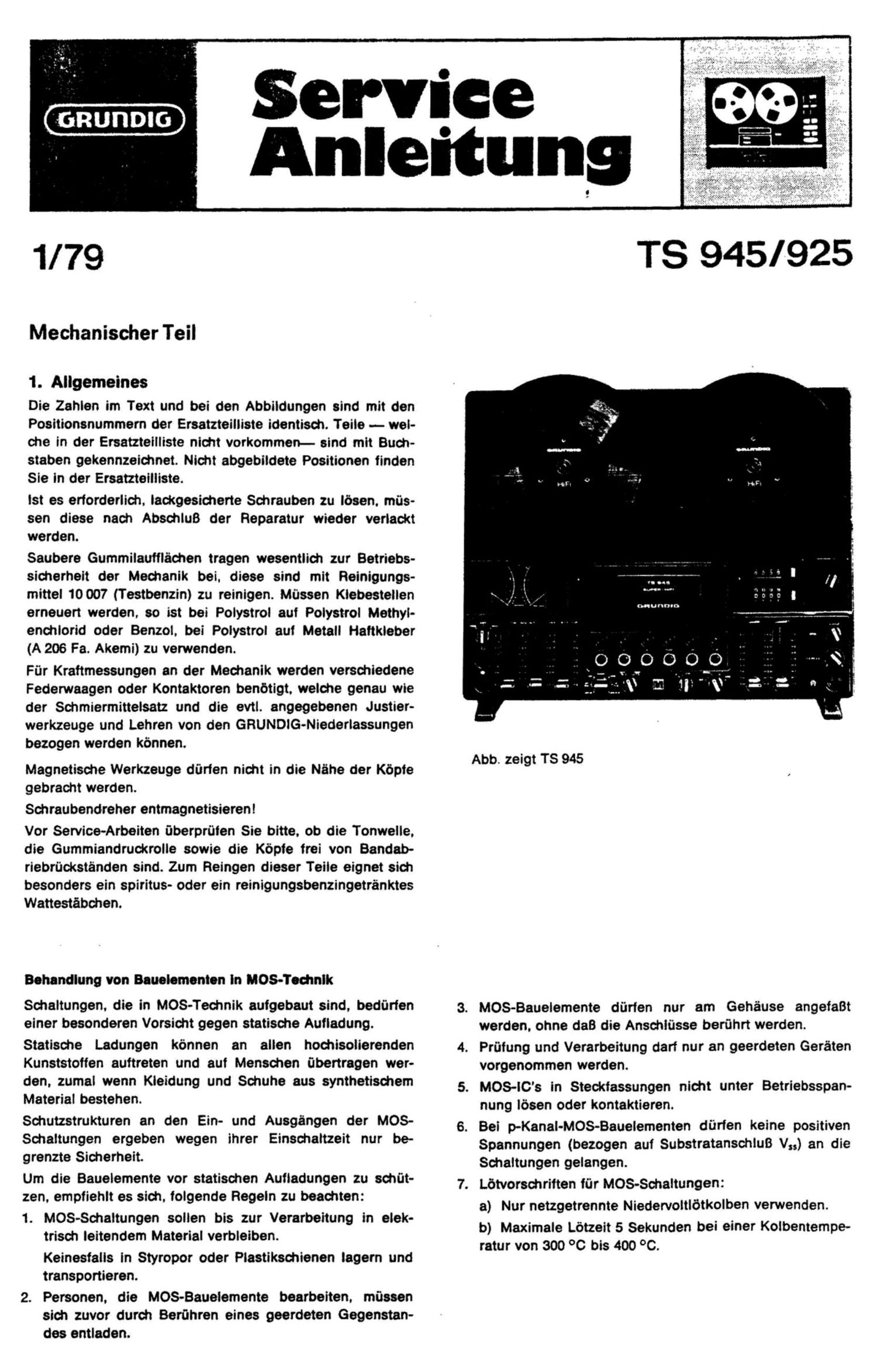

Grundig TS 925 945 Service Manual

Page 1

1/79

Mechanischer Teil

1. Allgemeines

Die Zahlen im Text and bei den Abbildungen sind mit den
Positionsnummem der Ersatzteilliste identisch. Teile -- wel-
ehe in der Ersatzteilliste nicm vorkommen- eind mi! Buch-
staben gekennzeichnet. Nicht abgebildete Positionen finden
Sie in der Ersatzteilliste.

Is! as ertorderlich. Iackgesicherte Schrauben zu Ibsen. mils-
sen diese nach AbschluB der Reparatur wieder ver|ackt
warden.

Saubere Gummilauflléchen tragen wesentlich zur Betriebs-
sicherheit der Mechanik bei. diese sind mit Reinigungs-
mittel 10007 (Testbenzin) zu reinigen. Massen Klebestellen
erneuen warden, so is: bei Polystrol auf Polyst-rol Methyl-
enchlorid oder Benzol, bei Ponstrol auf Metall Haltkleber
(A 206 Fa. Akemi) zu verwenden.

Fiir Kraflmessungen an der Mechanik werden verschiedene
Federwaagen oder Kontaktoren benbtigt. welche genau wie
der Schmiermittelsatz und die evtl. angegebenen Justier-
werkzeuge und Lehren von den GRUNDlG-Niederlassungen
bezogen warden kbnnen.

Magnetische Werkzeuge dfirfen nicht in die Néhe der Képte
gebracht werden.

Sehraubendreher entmagnetisieren!

Vor Service-Arbeiten fiberprflten Sie bitte. ob die Tonwelle.
die Gummiandruckrolle sowie die Képfe frei von Bendab-
riebrflcksténden sind. Zum Reingen dieser Teile eignet sich
besonders ein spiritus- oder ein reinigungsbenzingetrénktes
Wanestébchen.

Behandlung von Bauelemenlen In MOS-Team":

Schaltungen. die in MOS-Technik aufgebaut sind. bedflrfen
einer besonderen Vorsicht gegen statische Aufladung.
Statische Ladungen kénnen an allen homisolierenden
Kunststoflen auftreten und auf Menschen fibertragen wer-
den, zumal wenn Kleidung und Schuhe aus synthetischern
Material bestehen.
Schuustrukturen an den Ein- und Ausgéngen der MOS-
Schaltungen ergeben wegen ihrer Einschaltzeit nur be-
grenzte Sicherheit.
Um die Bauelemente vor statischen Aufladungen 20 adult-
zen, emptiehlt es sich. folgende Regeln zu beachten:
1. MOS-Schaltungen sollen bis zur Verarbeitung in elek-
trisch Ieitendem Material verbleiben.
Keinesfalls In Styropor oder Plastikschienen Iagern und
transportieren.
2. Personen. die MOS-Baueiemente bearbeiten. massen
sich zuvor dureh Berfihren eines geerdeten Gegenstan-
des entladen.

Service
Anleltung

Abb. zeigt TS 945

. MOS-Bauelemente diirfen nur am Gehéuse angefaBt

warden. ohne (in!) die Anschiiisse berfihrt werden.

. Prfifung und Verarbeitung dan nur an geerdeten Geréten

vorgenommen werden.

. MOS-[C's in Steckfassungen nicht unter Betriebsspan-

nung Ibsen oder kontaktieren.

. Bei p-Kanal-MOS-Baueiementen dirrfen keine positiven

Spannungen (bezogen auf Substratanschlue V) an die
Schaitungen gelangen.

. thvorsd'nrirten far MOS-Schaltungen:

a) Nur netzgetrennte Niedervoltlétkolben verwenden.

b) Maximale Létzeit 5 Sekunden bei einer Kolbentempe-
ratur von 300 °C his 400 °C.
