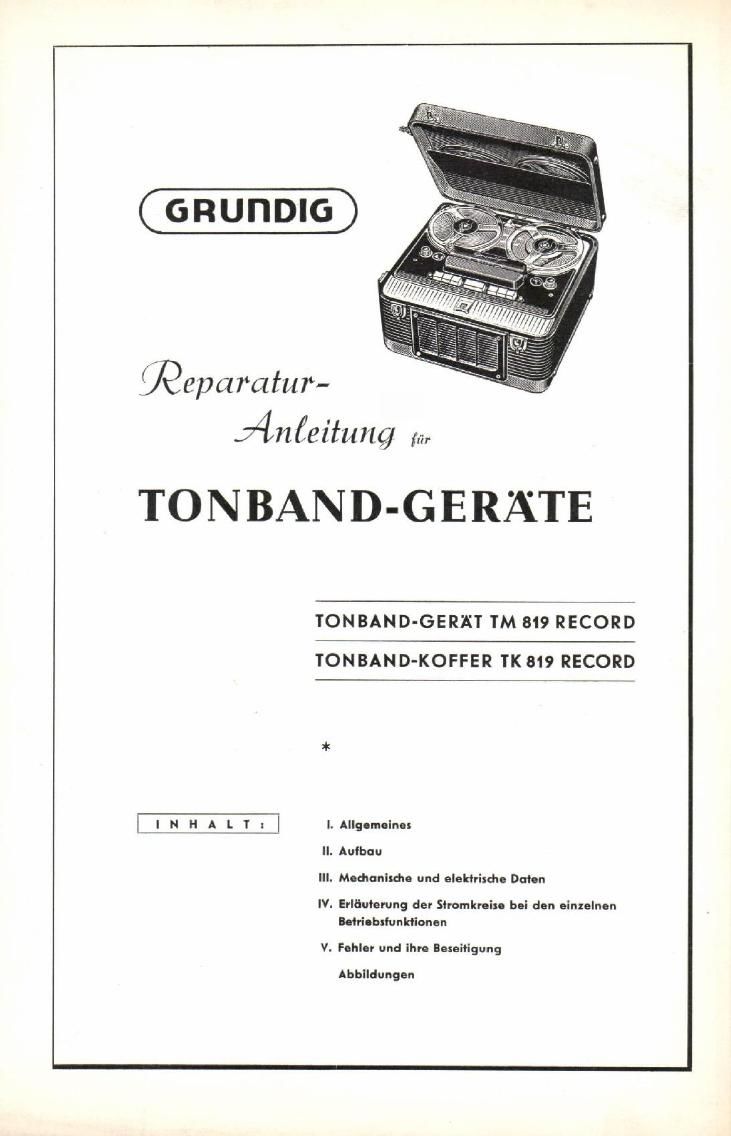

Grundig TK 819 TM 819 Service Manual

Page 2

I. Iltlgeniét'nes

Die Geréle urbaiian nach dem Zweispur-Verfahren mil selbslfaliger Abscholiung am Bandenda. Eln Um-
legen der Bandspulen isi nid'Il erfordariich.

Der bisheriga bewfihrle zweiieilige Aufbau isl beibehclien und verbesseri warden. Jedes Gsriil kann man
mil einigen Hondgriffen nod) Lésen der Sd1raub- und Sleckvevbindungen in dan mechanisd'len und elek-
lrischen Teil zerlegen.

Fijr den aleklrischen Teil wurde ein radio-clwssis-ahnlidler Auibau gewéhll. Nach L553" der 4 Befesli-
gungsschraubsn und Abnahme der Bodenplafle isi die gesamfe Sd-Ialiung in fibersichllidwer Weiss zu-
génglldw.

Der Anirieb des Bandes etiolgl durd1 bewéhnan Aulyanlfiufermolor (Syslem Papsi). Die Dvehrichlung das
Molors wird bei Spurwedwsel umgeschollel. Die Kupplungen werden einzeln angelrieben, wobei die Ab-
wickelseile jeweils slillslahl. Die Aufwickslseile arbeilel gewlchlsubhéingig, wodurdl ein gleichbleibender
Bandzug fiber die gesamle Lfinge des Bandes gewiihrleisiel isl.

Alle beweglan Tails laulen in selbslsdnmierenden Sinierlogem, die ruhlgen Laul und worlungslosen Be-
lrieb fiber lungs Zeil gorunlieren.

Die Wahl sémlllchar Belriebsfunklionen eriolg? miliels Drucklosien, alle Sdlallvorgiinge, die erhéhle Suhar-
heil erlordem, warden von Relais durdlgeffihrl.

Elne Bonduhr gesluflef dos exukle Auflinden jade! beliebigen Stella innerhulb siner Bandspule.

Mil einem besonderen Fukschaller beslehl die Mbglidwkeii einer Fembedienung alley (fir den leiierbe-
irieb widuligen Funklionen. lnsbesondere beliebig longes, langsumes Riicklaulen des Bandas zum Wie-
derholen eines Saijes bei Niederschrifi von Diklaleni

Dos Besprechen und Abhfiren des Tonbandes erlolgl durdi je einen kombinierlen Hér-Spredikopl fflr jade
Spur. Zum Lésd'ien isl ebeniails fUr jede Spur ein gelrennler Lbsdikopl vorgesehan. Zur Vormagn. und
zum Lésdaen wird HF von ca. 40 kHz vavwendel.

l1. fluflzau

Um das Tonbandgerfif zu zerlegen lésl man 8 Beiesligungsschrauben auf der Obersells des Meninge-
rahmens, 2 Sd-ivauben am Dvuddoslenaggregal, die Sigderverbindungen an der Kapflrfigerplufle und
am Nelsircfo.

1. Monlageruhmen:

Trfiger sfimllidwer Bauleile, die in ihrer Gesumlheii den medianlsdwn Teil des Geréfes darslellen.
Alle Einzelteile sind leichl abzunehmen und be] evil. Reparaiuren ohne Sd1wievigkeilen zugfinglidi

2 Kupplungen: (siehe Abb. 2)

Aulbuux
Obere Kupplungsschale, unlere Kupplungsschule, Mognelspule,Achse mil Ringkern.Kupplungssdielbe.

Die union Kupplungudmlo isl mil gevingem adsialem Spiel auf der feslslehenden Kupplungs-
advise drehbur cngeordnel und wird mil einem Kunslsloffrundriemen und dem zugehbrigen Treibrud
des Anlriebsaggreguies ongelrieban.

Die obera Kupplungudlulo liegl mil ihrem Filz-Reibungsbelcg auf dar Lauffléche der unleven und
isl nuch Lésen der Sicherungswinkel leichi ubnehmbar.

DI. Mugnelspule bewirid in Verbindung mil Ringkem und Kupplungsscheibe die fast sierra Kupp-
lung der belden Schalen beim Umspulen,

Funkllonx
Laidfla Bran-sung: Links Kupplung: Spur I, Auinohme, Wiedergcbe, Umspulen b
Rennie Kupplung: Spur ll, Aufnuhme, Wiedergabe, Umspulen 4

Beide Magneispulen sind slromlos. Die obere Kupplungsschale ruhl mil ihrem Gewidil und darn der
Bandspule oul der Loufilfidwe der unieren dele. DUIdI die Reibung dos Filzringes auf der slill-
s'lehandan Unlerschule wird eine gewidwlsabhéingige Eigenbremsung evzleli, die dus abwickelndo
Tonbund fiber seine gonzo Lfinge gleichmlilyig spanM.
