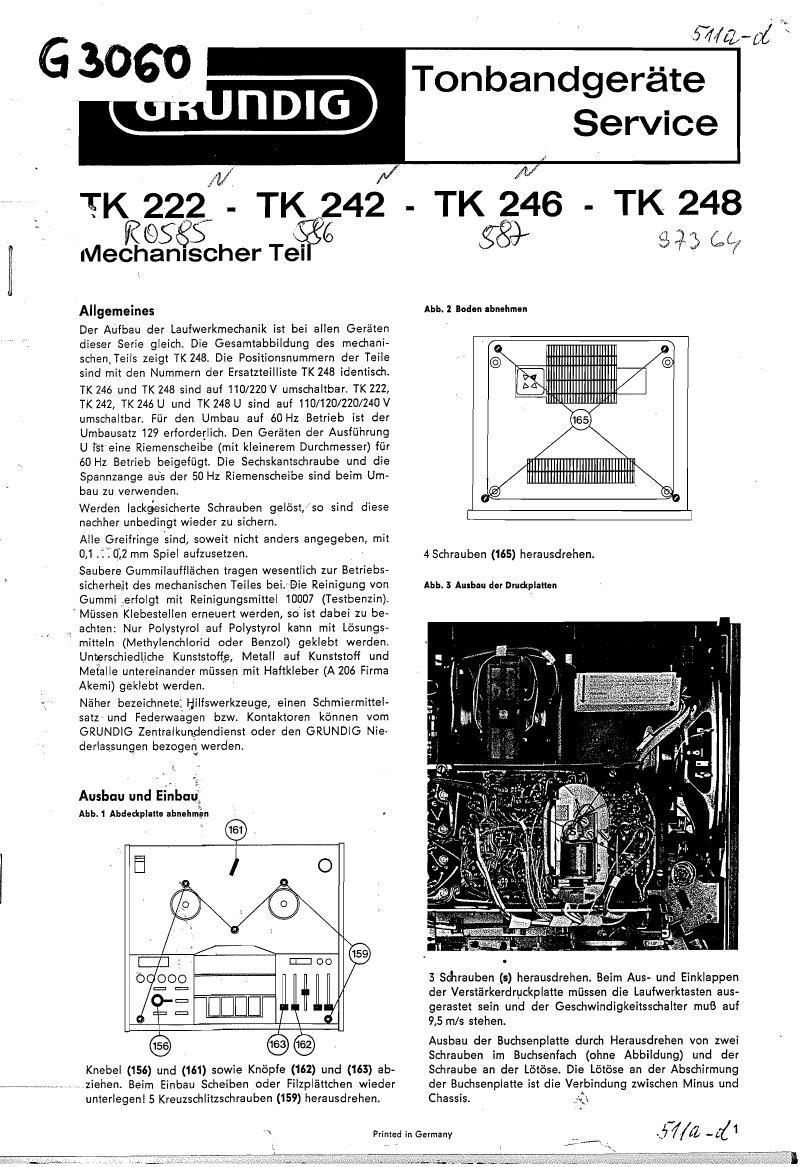

17K 222 - TK 242 - TK 246 - TK 248

Megglsnégcher Téggé €89 3 5i 3 (7

Allgemeines Abb. 2 laden abnenm...

Der Aufbau der Laufwerkmechanik is! bei alien Geréten
dieser Serie gleich. Die Gesamtabbildung des mechani»
schenjeils zeigt TK 248. Die Positionsnummern der Teile
sind mi! den Nummem der Ersatzteilliste TK 248 identisch.
TK 246 und TK 248 sind auf 110/220V umschaltbar. TX 222,
TK 242, TK 246 U und TK 248 U sind auf 110/120/220/240 V
umschatbar. FCIr den Umbau auf 60 Hz Betrieb ist der
Umbausatz 129 erfordeflich. Den Geri-hen der Ausffihrung
U {St eine Riemenscheibe (mi! kleinerem Durchmesser) ffir
60 Hz Betrieb beigefiigt Die Sechskanzschraube und die
Spannzange aus der 50 Hz Riemenscheibe sind beim Um-
bau zu verwenden.

Werden lackéesicherte Schrauben gelést/so sind diese

nachher unbedingt wieder zu sichern 1-1
AHe Greifringe sind, soweit nicht anders angegeben, mit

0,.1.0 2 mm Spiel aufzusetzen. 4 Schrauben (165) herausdrehen.
Saubere GummHauffléchen tragen wesentlich zur Belriebs-
sicherhejt des mechanischen Teiles bei.*|3ie Reinigung von Abba Ausblu do! Druckplmen

Gummi erfolg! mit Reinigungsmmel 10007 (Testbenzin).

Miissen Klebesteiien erneuert werden, so' ist dabei zu be-

achten: Nur Polystyrol auf Polystyrol ka'nn mi! Lésungs-
mitteln (Methylenchlorid Oder Benzol) geklebt werden
Unterschiedliche Kunststofie, Metall auf Kunststoff und
MetaHe untereinander mussen mit Haftkleber (A 206 Fin-na
Akemi) geklebt werden.

Néher bezeichnete; Hilfswerkzeuge, einen Schmiermittel-
satz und Federwaégen bzw. Kontaktoren kénnen vom
GRUNDIG Zentralkungiendienst Oder den GRUNDIG Nie-
derlassungen bezoger; warden.

:

Ausbuu 0nd Einbaq;
Abb. 1 Abdodtphlle ahnahmZn

E

I]: oo ' .
3 SéIraubenh) herausdrehen. Beim Aus- und Einklappen
der Verstérkerdrgckplane mfissen die Laufwerktasten aus-
gerastet sein und der Geschwindigkeitssdxalter muB auf
9,5 m/s stehen.

Ausbau der Buchsenplatte durch Herausdrehen von zwei
Schrauben im Buchsc'enfach (ohne Abbildung) und der

Knebel (156) und (161) sowie Knépfe (162) und (165) ab- Schraube an der Létése Die Létése an der Abschirmung
,rziehen. Beim Einbau Scheiben oder Filzpléuchen wieder der Buchsenplatte isI die Verbindung zwischen Mmus und
unterlegen! 5 Kreuzschlitzschrauben (159) herausdrehen. Chassis ~ I

J/a {1
