Grundig TK 222 TK 242 Service Manual

Extracted text from Grundig TK 222 TK 242 Service Manual (Ocr-read)

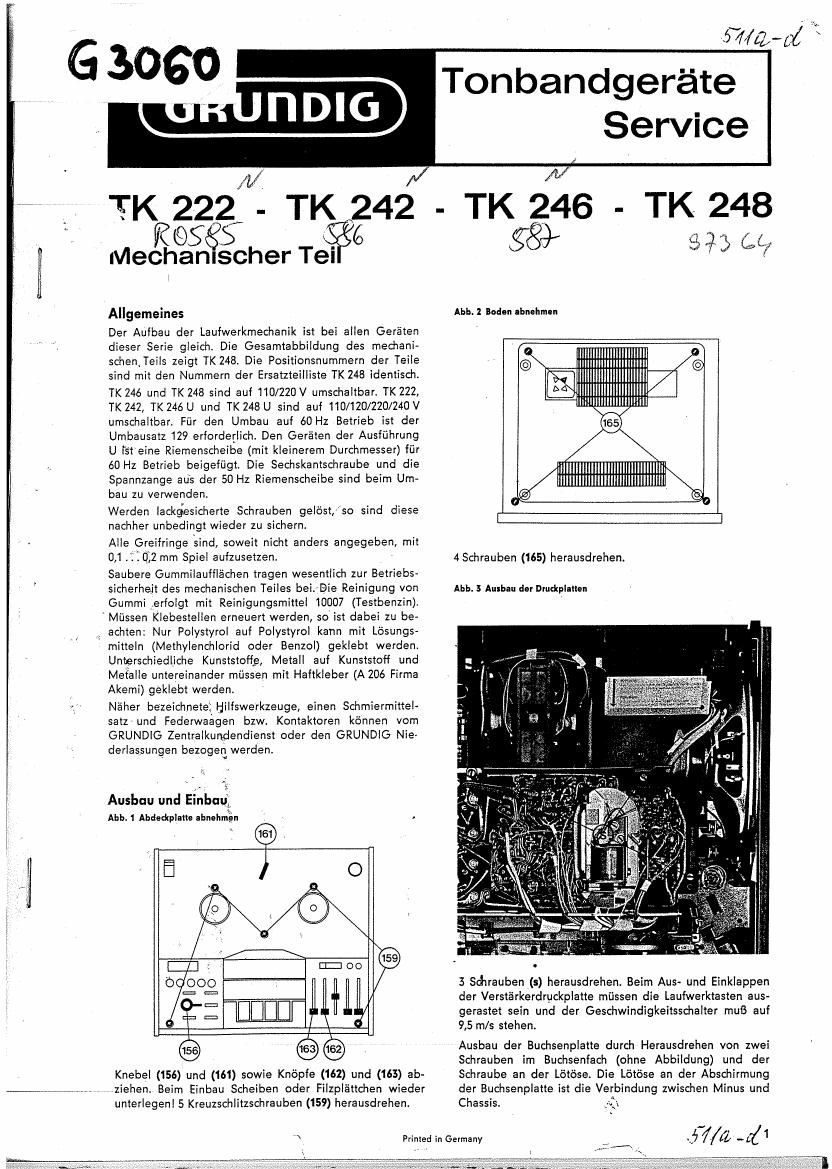

Page 1

Ia-LIZ
Tonbandger'éte
Service

TK 222 TK 242- TK 246- TK 248
£87} 3:? 5 {49(7)

Mechamscher Teié

Allgemeines Abb. 1 Baden lbnehInln
Der Aufbau der Laufwerkmechanik ist bei aHen Geréfien
dieser Serie gleichv Die GesamtabbiIdung des mechani-
schenTeiis zeigt TK 248. Die Positionsnummern der Teile
sind mit den Nummern der Ersatzteilliste TK 248 idemisch.
TK 246 und TK 248 sind auf 110/220V umschaltbar. TK 222,
TK 242, TK 246w und TK 248U sind auf 110/120/220/240v
umschaltbar. FCIr den Umbau auf 60 Hz Betrieb ist der
Umbausatz 1Z9 erfordegiich. Den Geréten der Ausffihrung
U i'éteine Riemenscheibe (mit kleinerem Durchmesser) f'L'Ir
60 Hz Betrieb beigeffigt. Die Sechskantschraube und die
Spannzange aus der 50 Hz Riemenscheibe sind beim Urn<
bau zu verwenden.

Warden Iackéesicherte Schrauben geiastfiSo sind diese

nachher unbedingt wieder zu sichern. t-~-
AHe Greifringe Sind, soweit nicht anders angegeben, mi!

01. ..Q, 2 mm Spiel aufzusetzen. 4 Schrauben (165) herausdrehen.

Saubere Gummilaufflachen tragen wesentlich zur Belriebs-

sicherhejt des mechanischen Teiles heisBie Reinigung von Abb. 3 Ambau der Dmdplauen

Gummierfolg'l mit Reinigungsmitte! 10007 (Testbenzin).

' Massen Klebestenen erneuert warden, so is! dabei zu be-
:: achken: Nur Polystyrol auf PolystroI kann mit Lbsungs-

mitteln (Methylenchlorid oder Benzol) geklebt werdenV
Untgrschiedliche Kunststofie, Metal! auf Kunststofi und
Meialle untereinander mfissen mit Hafikleber (A 206 Firma
Akemi) geklebt werden.

Néher bezeichnete: Hilfswerkzeuge, einen Schmiermitteh
satz und Federwaégen bzwI Kontaktoren k'c'mnen vom
GRUNDIG Zentralkundendienst oder den GRUNDIG Nie-
derlassungen bezoger; werdyen.

Ausbuu und EiIIba i

Ath 1 Abdukplaue abnehmgn

E

3 Schmuben (s) herausdrehen. Beim Aus- und Einklappen
der Verstérkerdruckplane mfissen die Laufwerktasten aus-
gerastet sein und der Geschwindigkeitsschalter muB auf
9,5 m/s stehen.

Ausbau der Buchsenplatte durch Herausdrehen von zwei
Schrauben im Buchsenfach (ohne Abbildung) und der

Knebel (156) und (161) sowie Knijpfe (162) und (163) ab- Schraube an der Létése. Die thése an der Abschirmung
ziehen. Beim Einbau Scheiben oder Filzpléuchen wieder der Buchsenplatte ist die Verbindung zwischen Minus und
unIerlegen! 5 Kreuzschlitzschrauben (159) herausdrehen. Chassis. :1» I

Primed in Germany 71M 57/[9' -[Zl
