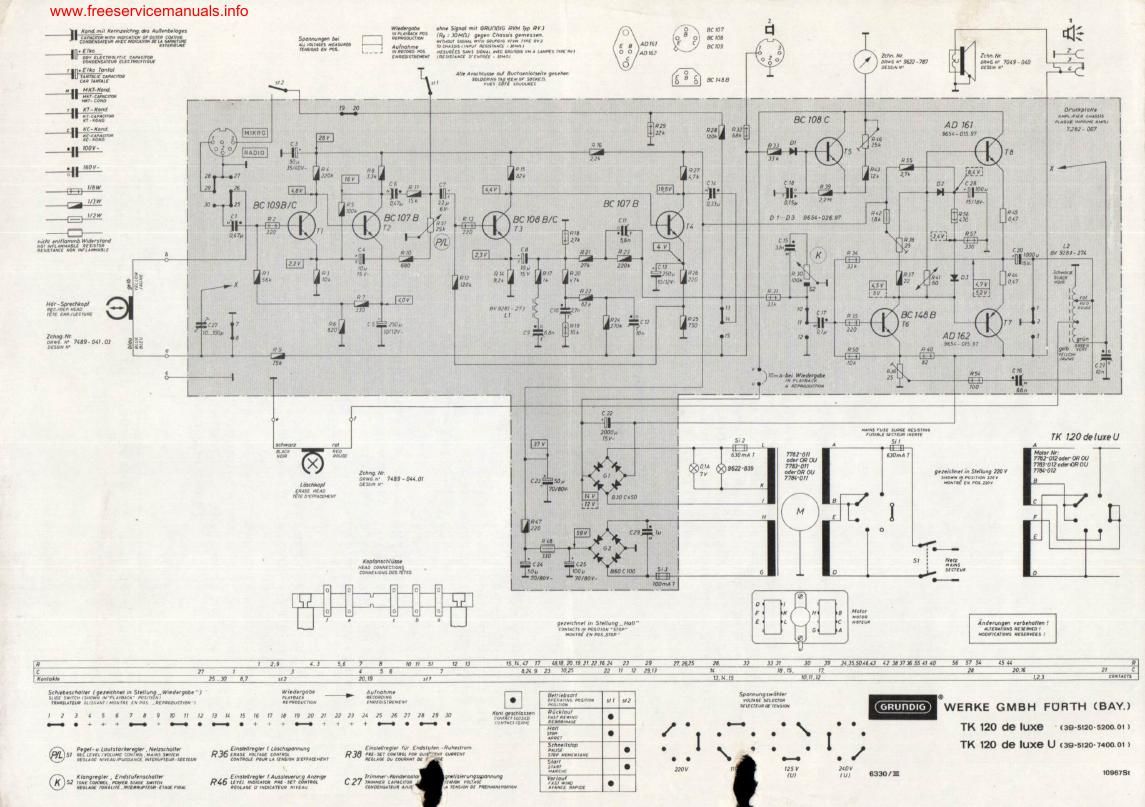

Grundig TK 120 Schematic

Page 2

1)

3)

.4)

WWW-gasemwmwaflg fiir das Gerat TR 120 de luxe

Einstellen des Endstufenruhestromes:
Betriebsartenschalter Stellung "Stop", Endstufe mit

S 2 abgeschaltet. KurzschluBbrficke an den Lfitfisen v-u
(auf der Druckplatte) ablfiten und einen Gleichstrommesser
mit einem Innenwiderstand = 20 9 an v-u anschlieBen

(2.13. Multavi 5). M11: dem Regler R 38 auf 10 mA ein-
stellan. Kurzschluflbrficke vFu wieder anlfiten.

Einstellen der HF-Lfischspannung:

Aufnahmetaste gedrfickt. Betriebsartenschalter Stellung
"Start". Mit kapazitivem Spannungsteiler (VST 2h, CK 3,
CK h je nach Millivoltmeter) an den Lfitésen e (Masse)
und f der Kopfanschluflleiste messen. Mit Regler R 36
auf 33 V einstellen.

Einstellen der HF-Vormagnetisierung:

Aufnahmetaste gedrfickt, Betriebsartenschalter Stellung
"Start". Pegelregler zu. Mit kapazitivem Spannungsteiler
wie oben an den Latfisen a (heiB) und c (Masse) messen.
Mit Trimmerkondensator C 27 Vormagnetisierung einstellen
und zwar bei Kfipfen mit

blauem Farbpunkt...............................h0 V
braunem Farbpunkt..............................h5 V
grfinem Farbpunkt...............................50 V

Einstellen der Aussteuerungsanzeige:

Pegelregler auf, Aufnahmetaste gedrfickt, Betriebsarten-
schalter Stellung "Sgart". HF durch Verbinden der Kopf-
anschlufllfitfisen e und f kurzschlieBen. An den Gsen a
(hem) und 0 (Masse) mit Millivoltmeter paraJJel 100 Q
messen. 1OOO-Hz-Signa1 einspeisen auf Kontakte 1,2 der
Eingangsbuchse. Eingangssignal so einstellen, daB am
Millivoltmeter 6,8 mV ahgelesen werden. Dann Fegler R #6
so einstellen, daB der Zeiger des Aussteuerungsinstrumentez
gerade auf die Marke 7 zeigt. Dabei muB das Gerfit in
normaler Gebrauchslage stehen.
