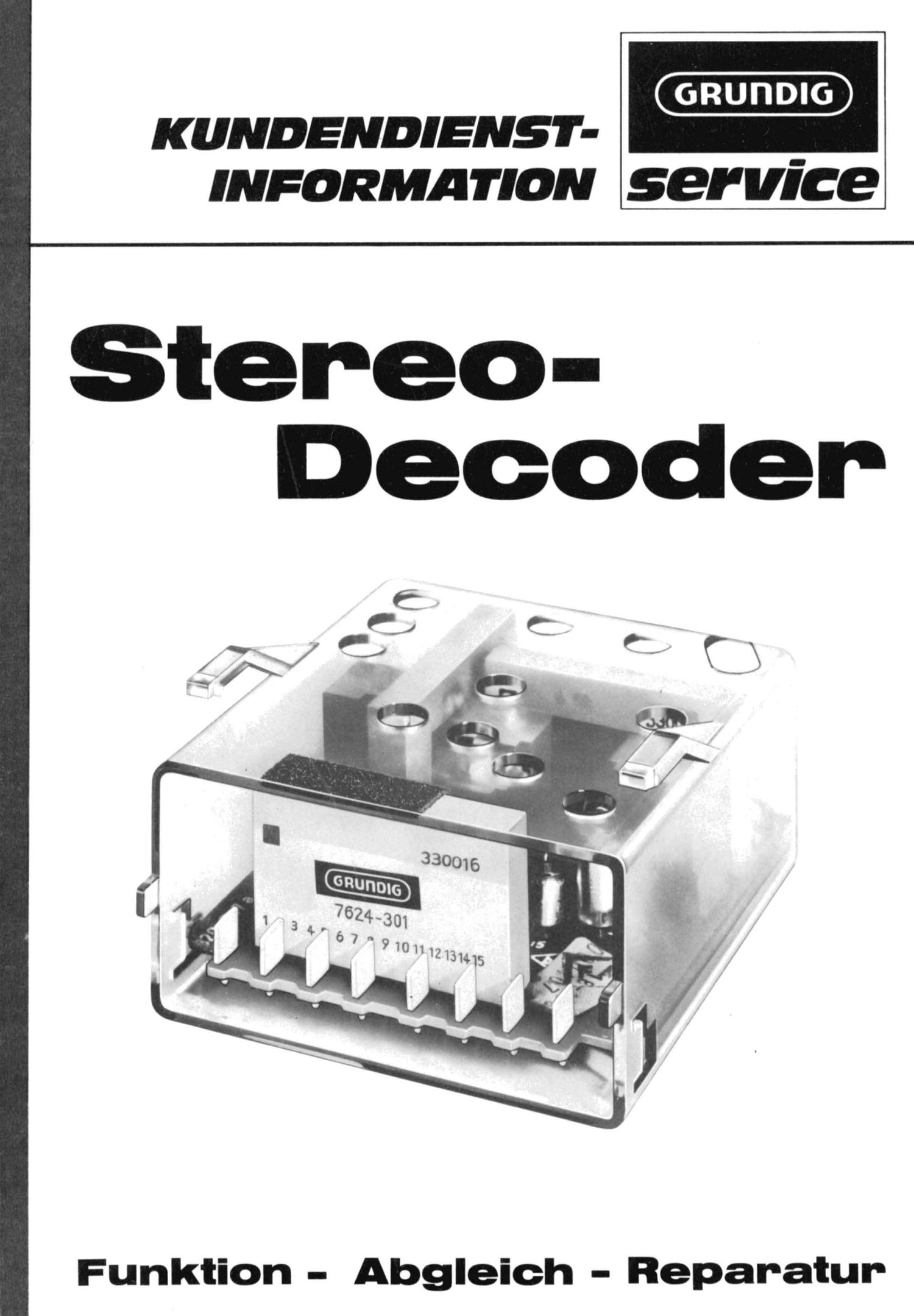

Grundig Stereo Decoder Service Info

Page 2

I n h a 1 t s v e r z e i c h n i s

Seite
Welcher GRUNDJG Stereo-Decoder ffir welches GRUNDIG-Gerfit 1
Allgemeine Funktionsbeschreibung der GRUNDIG Stereo-Decoder 5
Verschiedene Arten der Mono-Stereo-Umschaltautomatic 7

Abgleich der HF-pegelgesteuerten.Mono-Stereo-Umschaltautomatic 9

' Schaltung TiefpaB-Filter fg 15 kHz 10
TiefpaB-Filter fg 15 kHz zum Selbstbau 11
Decoder-Abgleich RTV 600 / 650 12
Reparaturanleitung 15
Decoder-Abgleich RTV 400 16
Reparaturanleitung 21
Decoder-Abgleich RT 100 22
Reparaturanleitung 25
Decoder-Abgleich Stereo-Concert-Boy 208 / 210 26
Reparaturanleitung 29
Decoder-Abgleich HF 550 30
Reparaturanleitung 33
Decoder-Abgleich HF 500 FET 34
Reparaturanleitung 37
Abgleich Decoder 10 . 38
Reparaturanleitung .45
Abgleich Decoder 8 Ah
Reparaturanleitung _ 49
Decoder-Abgleich HF 500 50
Reparaturanleitung 53
Decoder-Abgleich RT 40 5h
Reparaturanleitung 57
Die Mono-Stereo-Umschaltautomatic des Stereo-Decoder 6 58
Funktion des Stereo-Decoder 6 59
Abgleich Decoder 6 6O
Reparaturanleitung 63
AnschluB Decoder 6 an Gerfite mit AnschluBbuchse
ffir Decoder 5 und 6 64
Die Mono-Stereo-Umschaltautomatic des Stereo-Decoder 5 65
Abgleich Decoder 5 und 4 66
Reparaturanleitung 69
Decoder-Abgleich RT 50 7O

Reparaturanleitung 73
