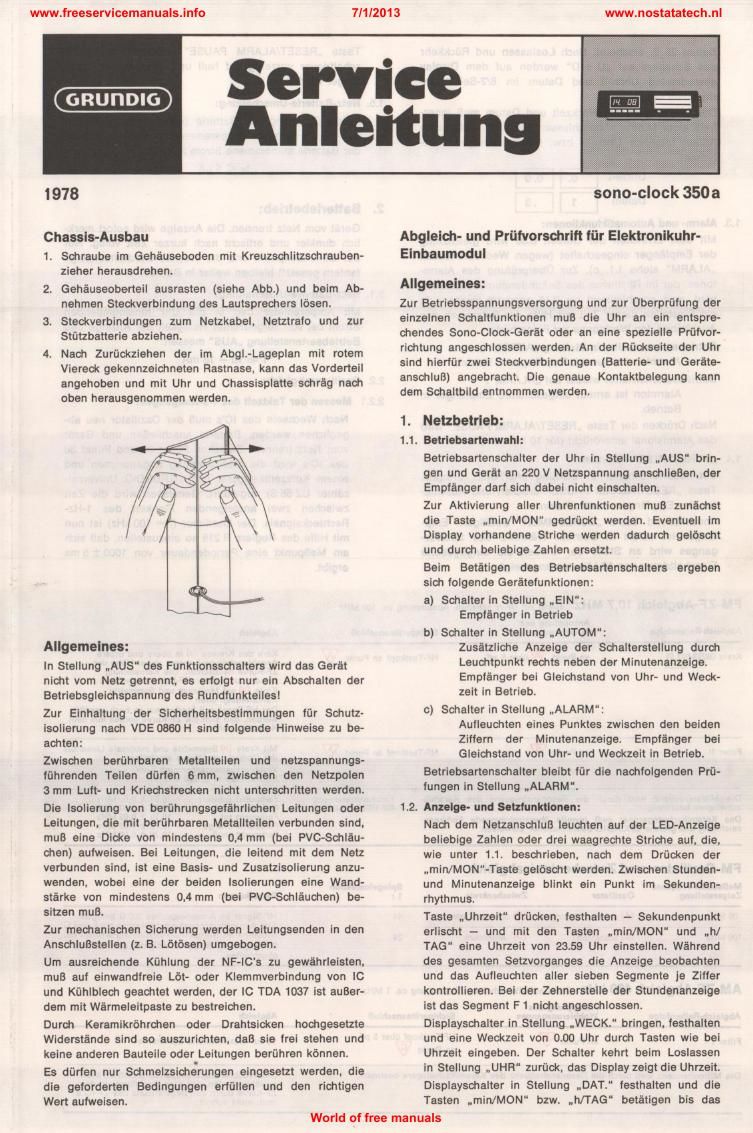

Grundig Sonoclock 350 A Service Manual

Page 1

www.freeservicemanuals.info

7/1/2013

www.nostatatech.nl

Service
Anleituns

1978

Chassls-Ausbau

1. Schraube im Gehéuseboden mit Kreuzschlitzsol'lrauben-
zieher herausdrehen.

2. Gehéuseoberleil ausrasten (siehe Abb.) und bsim Ab-
nehmen Steckverbindung des Lautsprechers lfisen.

3. Steckverbindungen zum Netzkabel. Netztrafo und zur
Stfltzbatterie abziehen.

4. Nach Zurfickziehen der im Ang.-Lageplan mit rotem
Viareck gekennzeichneten Rastnass, kann das Vordeneil
angehoben und mit Uhr und Chassisplane schrég nach
oben herausgenommen werden.

Allgemelnes:

In Stellung ..AUS" des Funklionsschaltars wird das Gerfit
nicht vom Netz getrennt. es erfolgt nur ein Abschaken der
Bakriebsgleiohspannung des Rundfunkteilesl

Zur Einhaltung der Sioherheitsbestimmungen fflr Schulz-
isollerung nach VDE OBGOH sind folgende Hinweise zu be-
achten:

Zwischen berl'ihrbaren Metallteilen und nelzspannungs-
fihrenden Teilen dfirfen 6mm, zwisohen den Netzpolen
3mm Lufl- und Kriechstrscken nlchk unterschritten warden.
Die lsolierung von berfihrungsgaflihrllduen Leitungen oder
Leitungsn. die mit ben'ihrbaren Metallteilen verbundsn sind,
muB eine Dicke von mindestens 0.4 mm (bei PVC-Schléu-
chan) aufwaisen. Bel Lellungen, die Ieilend mit dem Netz
verbunden sind, ist eine Basis- und Zusatzisolierung anzu-
wenden. wobei eine der beiden lsolierungen eine Wand-
slérke von mindestens 0.4mm (bei PVC-Schléuchen) be-
sitzen muB.

Zur medlanischen Sicherung werden Leitungsenden in den
Ansehluflsmllan (z. B. Lfitbsen) umgebogen.

Um ausreiohende KLIhlung der NF-lC's zu gewéhrleisten.
muB auf einwandfrele Lal- oder Klemmverbindung van IC
und Kfihlblech geaohtet werdsn, der IC TDA 1037 ist auBer-
dern mlt Wérmeleilpasta zu bestreichen.

Durch Keramikréhrohen oder Drahtsicken hochgesetzte
Widerskénda sind so auszurichlen, daB sie frei stehen und
keine anderen Bauteile oder Leitungen berfihren kénnen.
Es dfirfen nur Schmelzsioherungan eingesetzt warden. die
die gefordenan Bedingungen eriiillen und den rimligen
Wert aufweisen.

sono-clock 350a

Abgleich- und Prfifvorschrifl ffir Elektronikuhr-
Einbaumodul

Allgemeines:

Zur Betriebsspannungsversorgung und zur Uberprflfung der
einzelnen Schalifunkionen muB die Uhr an ein enspre~
chendes Sono-CIoek-Gerfit oder an eine spezielle Prijfvor-
richtung angeschlossen werden. An der Riicksene der Uhr
sind hierfiir zwei Steckverbindungen (Banerie- und Gerfite-
anschlufl) angebracht. Die genaue Kontakbelegung kann
dam Schakbild entnommen warden.

1. Nelzbetrieb:
1.1. Behlebunanwahl:
Betriebsanensdwaller der Uhr in S1ellung ..AUS brin-
gen und Gerél an 220 V Nelzspannung anschllsflen, der
Empfénger darf sioh dabei nichl einschalten.
Zur Aktiviemng aller Uhrenfunktionen muB zunéchst
die Taste "min/MON gedrfidxt werden. Evemuell im
Display vorhandene Strlche werden dadurch gelfischt
und durch beliebiga Zahlen ersetzt.
Balm Betéfigen des Betriebsanenschalters ergeben
sich folgende Gerétefunktionen:
a) Schalter In Stellung ,,EIN:
Empfénger in Betrieb
b) Sohalter in Stellung ,.AUTOM":
Zusétzlichs Anzeige der Schalterstellung durch
Leuchtpunkt rechts neben der Minuenanzeige.
Empfénger bei Gleichstand von Uhr- und Week-
zeit in Betrieb.
c) Sohalter in Stellung ,,ALARM":
Auileuchten eines Punklas zwischen den beidan
Ziffern der Minutenanzeige. Empténger bei
Glaichsland von Uhr- und Weckzei! in Betrieb.
Betriebsanensdwalter bleibt far die nachfolgenden Prii-
fungen in Stellung "ALARM".

1.2. Anzelge- und Salzfunkilonon:

Nach dem Natzanschluri leucMen auf der LED-Anzelge
beliebige Zahlen oder drei waagrechte Striohe auf, die,
wie unter 1.1. beschrieben, nach dem Drflcken der
,,min/MON-Tas1e geléscht warden. Zwischen Stunden-
und Minutenanzeige blinkt ein Punkt 1m Sekunden-
rhythmus.

Taste ,,Uhrzeit" drfioken, feshalten - Sekundenpunkt
erliscm - und mit den Tasten ,,min/MON" und ..h/
TAG sine Uhrzeit von 23.59 Uhr einstellen. Wfihrend
des gesamten Setzvorganges die Anzeige beobacmen
und das Auileuchten aller sieben Segments je Zifler
kontrollieren. Bei der Zehnerstelle der Stundenanzeige
ist das Segment F1 nicht angeschlossen.

Displayschalter in Stellung ,,WECK." bringen, festhaltan
und eina Weckzeit von 0.00 Uhr durch Tasten wie bei
Uhrzeit eingeben. Der Schaller kehrt beim Loslassen
in Stellung ..UHR zurflek. das Display zeigtdie Uhrzeit.
Displayschaner in Slellung ,,DAT. lesthaken und die
Tasten ..min/MON bzw. ..h/TAG betétigen bis das
