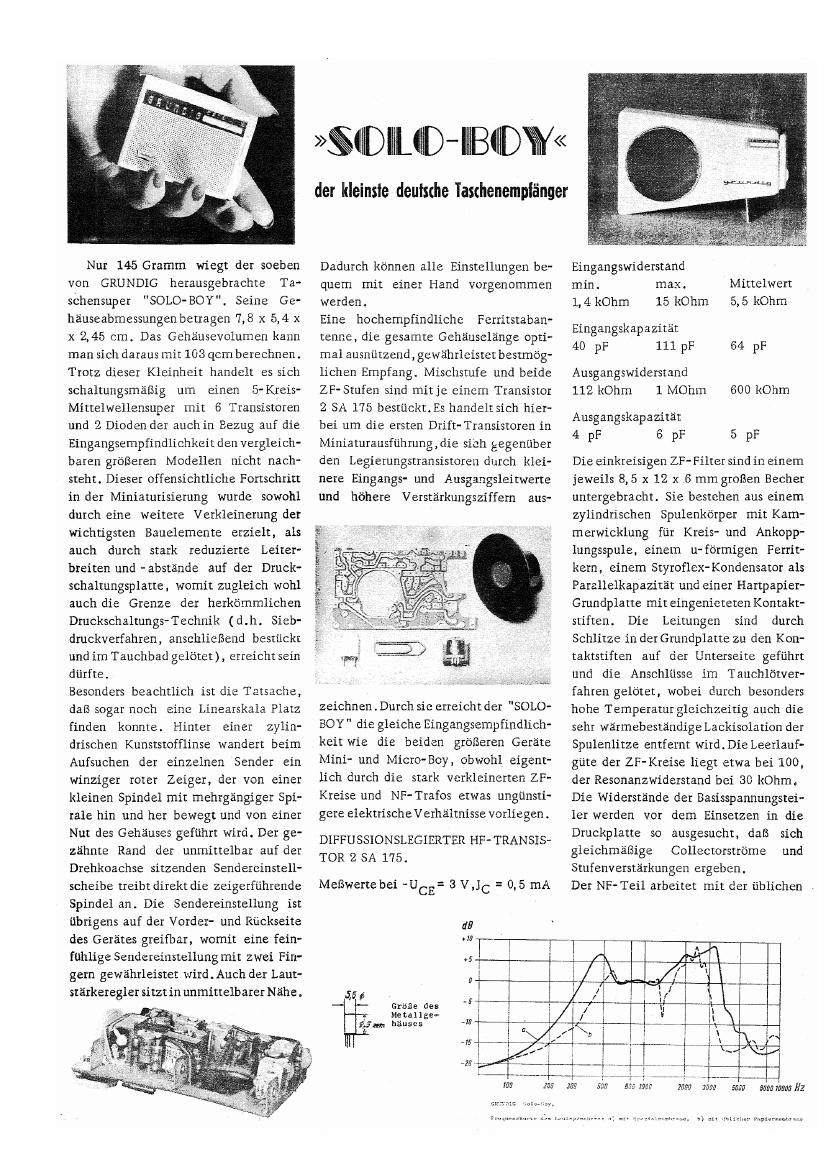

Nur 145 Gramm wiegt der soeben
von GRUNDIG herausgebrachte Ta-
sehensuper "SOLO-BOY". Seine Ge-
hauseabmessungen betragen 7,8 x 5,4 x
x 2, 45 cm. Das Gehéusevolumen kann
man sich daraus mi: 103 qcm berechnen.
Trorz dieser Kleinheit handelt es sich
schaltungsrnfimg um einen 5- Kreis-
Mittelwellensuper mit 6 Transistoren
und 2 Diodender auch in Bezug auf die
Eingangsempfindlichkeit den vergleieh-
baren grdBeren Modelien nicht nach-
stehr. Dieser offensichtliche Fortschritt
in der Miniaturisierung wurde sowohl
durch eine weiLere Verkleinerung der
wichtigsten Bauelemente erzielr, als
auch durch stark reduzierte Leiter-
breiten und -absténde auf der Druck-
schaltungsplatte, womit zugleich wohl
aueh die Grenze der herkdmmlichen
Druckschaltungs-Technik (d.h. Sieb-
druckverfahren, anschliefiend bestfickt
und im Tauchbad geldtet ) , erreicht sein
durfte.

Besonders beachtlich ist die Tatsache,
dab sogar noch eine Linearskala Platz
finden konnte. Hinter einer
drischen Kunststofflinse wandert beirn

zylin-

Aufsuchen der einzelnen Sender ein
winziger rozer Zeiger, der von einer
kleinen Spindel mit mehrgéngiger Spi-
rale hin und her bewegt und von einer
Nut des Geh'aluses geffihrt wird. Der ge-
zéhnte Rand der unmittelbar auf der
Drehkoachse sitzenden Sendercinstell-

scheibe treibt direkt die zeigerfuhxende
Spindel an. Die Sendereinstellung ist
fibrigens auf der Vorder- und Rackseite
des Gerétes greifbar, womit eine fain-
fuhlige Sendereinstellung mit zwei Fin-
gern gewéihrleiste: wird.Auch der Laut-
st'eirkeregler sitztin unmittelbarer N'eihe .

>>§111DI|QL¢EID~INIBIWDW<<

der kleinsfe deufsche Taschenempfinger

Dadurch kénnen alle Einstellungen be-
quem rnit einer Hand vorgenomrnen
werden.

Eine hochempfindliche Ferritsraban-
tenne, die gesamte Gehauselange opti-
mal ausn fitzend , gewa'hrleistet bestmog-
lichen Empfang. Mischstufe und beide
ZF- Stufen sind mitje eincm Transistor
2 SA 175 bestfickt.E5 handelrsich hier-
bei um die ersten Drift-Transistoren in
Miniaturausfuhrung , die sihh gegenuber
den Legierungstransistoren durch klei-
nere Eingangs- und Ausgangsleitwerte
und héhere Verstfirkungsziffem aus

zeichnen . Durch sic erreichtder SOLO-
BOY " die gleiche Eingangsempfindlich-
keit wie die beiden grbfieren Geréte
Mini- und Micro-Boy, obwohl eigent-
lich dutch die stark verkleinerten ZF-
Kreise und NF-Trafos etwas ungfinsti-
gere elektrischeVerhéiltnisse vorliegen .

DIFFU SSIONSLEGIERTER HF- TRANSIS-
TOR 2 SA 175 .

Mefiwertebei -UCE= 3 V,Jc = 0.5 mA

:15

H

.5

.515» ,5
Grime des
Mecaiige-

aim heuscs 417

I

Eingangswiderstand

min. max. Mittelwert
1, 4 kOhrn 15 kOhm 5, 5 kOhm
Eingangskapaziréit

40 pF 111 pF 64 pF
Ausgangswiderstand

112 kOhm 1 MO'nm 600 kOhm
Ausgangskapaziréit

4 pF 6 pF 5 pF

Die einkreisigen ZF-Fiher sind in einem
jeweils 8, 5 x 12 x 6 mm groBen Becher
untergebracht. Sie bestehen aus einem
zylindrischen Spulenkbrper mit Kam-
merwicklung fur Kreis- und Ankopp-
lungsspule, einem u-fbrrnigen Ferrit-
kern, einem Styroflex- Kondensaror als
Parallelkapazitait und einer Hartpapier-
Grundplatte mit eingenieteten Kontakt-
stiften. Die
Schlitze in der Grundplatte zu den Kon-
taktstiften auf der Unterseite gefiihrt
und die Anschliisse irn Tauchlfitver-
fahren gelétet, wobei dutch besonders
hohe Temperatur gleichzeitig auch die
sehr wirrnebest'éndige Lackisolation der
Spulenlitze entfernr wird.DieLeer1auf-
gfite der ZF- Kreise liegt etwa bei 100,
der Resonanzwiderstand bci 30 kOhrm
Die Widersta'nde der Basisspannungstei-
ler werden vor dem Einsetzen in die
Druckplatte so ausgesucht, daB sich
gleichmaflige Collectorstréme
Stufenversr'arkungen ergeben.
Der NF- Teil arbeitet mit der ublichen

Leitungen sind dutch

Lind
