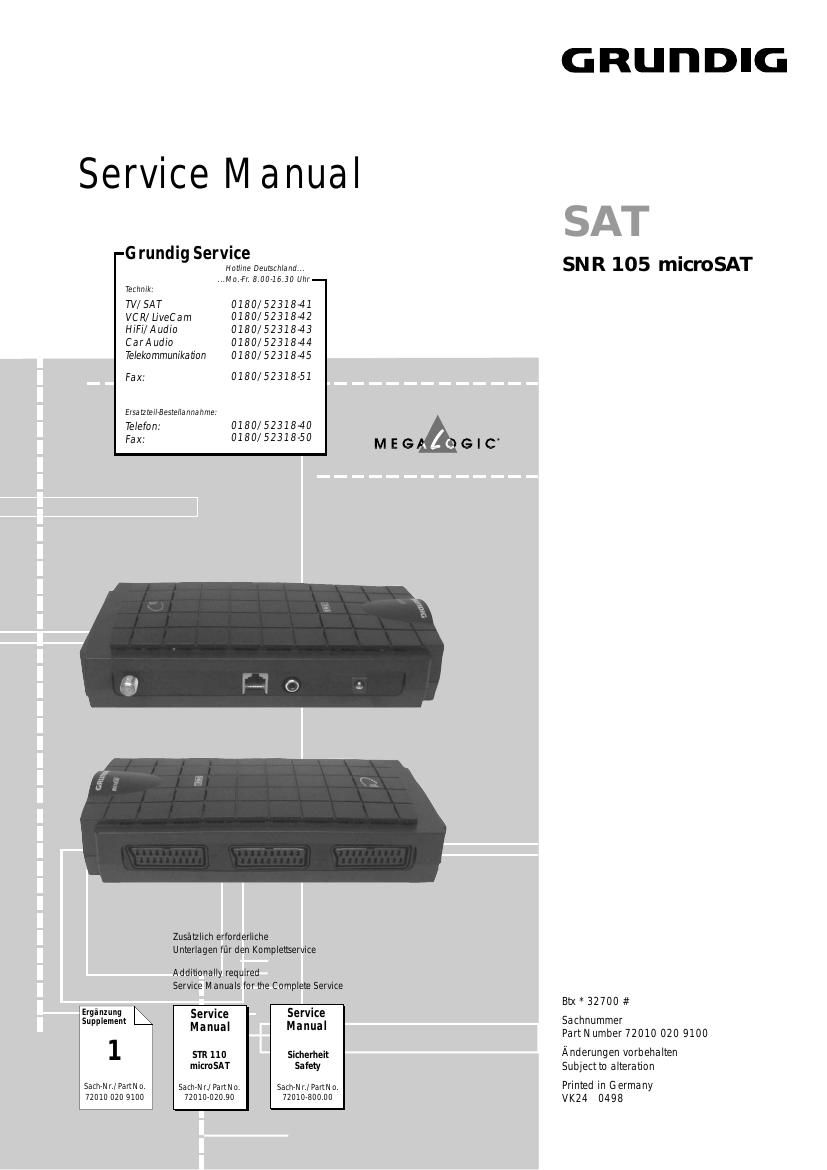

Grundig SNR 105 Service Manual

Page 2

A/Igemeiner Teil/ General Section

SNH 105 micIoSA T

Es gelten die Vorschriften und Sicherheitshin»
weise gemaB dem Service Manual "Sicherheit",
Sach-Nummer 72010-80000, sowie zusatzlich
die eventuell abweichenden, landesspezifischen
Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010-80000, as well as the
respective national deviations.

@

Sicherheitshinweise zu Lithium-Batterien

Vorsicht bei Lithium-Batterien:

Bei falscher Handhabung (Uberhitzung, Falschpolung oder Kurz-
schluB) der Lithium-Batterien besteht Explosionsgefahr!
Lithium-Batterien dflrten nur gegen Original-Ersatzteile (s. Ersatz-
teilliste) getauscht werden.

Die verbrauchten Lithium-Batterien entsorgen Sie bitte fachgerecht.

lnhaltsverzeichnis

Modulflbersicht
Gesamtschaltpla
Chassisplatte ..
Ersatzteilliste

SNR 105 microSAT entpricht dem STR 110 microSAT, jedoch ohne
Fernbedienung und ohne SAT-Maus und wird als Satelliten-
Nachriistsatz fUr FFS-Gerate mit CUC 2020, 2050, angeboten.

Modulflbersicht / Module List

Safety Precautions for Lithium Batteries

Warning for lithium batteries:

Lithium batteries, if incorrectly used (excessive heat, wrong connec-
tion of terminals, short circuit) represent a danger of explosion!
Lithium batteries must be replaced only by original spare parts (see
Spare Parts List). Observe the appropriate disposal regulations for
exhausted lithium batteries.

Table of Contents

Module List
Circuit Diagram
Chassis Board
Spare Parts List

SNR 105 microSAT corresponds to STR 110 microSAT but without
remote control and without SAT mouse. It is offered as a Satellite
Retrofit Kit for colour television receivers with CUC 2020, 2050, .

Gerat
Model

SNR 105 micro SAT

Bestell-Nr.
Order No.

G.AD 9551

Chassis

29702 338 0200

Tuner

29504 201 8700

GHUNDIG Service
