Grundig SCF 6200 Service Manual

Page 1

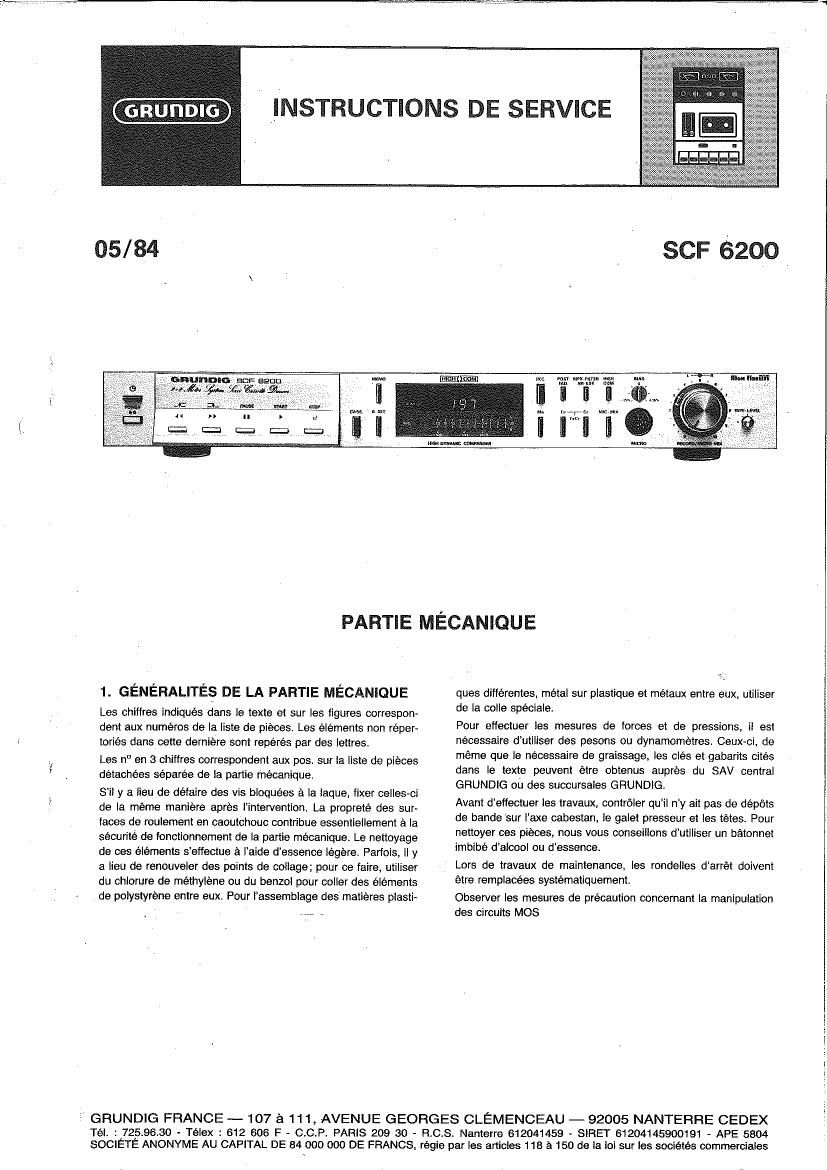

INSTRUCTIONS DE SERVICE

05/84

sauna: am: aenu
a; 9;," ~95, 3:...

um um wxwu m «A.
I com a

I] ll £32,

4.. a, m... ,

mm

PARTIE MECANIQUE

1. GENERALITES DE LA PARTIE MECANIQUE

Les chifires lndiqués dans le texte et sur les figures correspon-
dent aux numéros de la liste de pieces, Les éléments non réper-
toriés dans Gene derniere son! repérés par des lenres.

Les n en 3 chiffres correspondent aux pas. sur la liste de piéces
détachées séparée de la parfie mécanique,

8" y a lieu de défaire des vis bloquées a la laque. fixer celles-cl
de la méme maniére aprés lintervention. La propreté des sur~
faces de roulement en caoutchouc contribue essentiallement a la
sécurité de functionnement de la partie mécanique Le nettoyage
de ces éléments seffectue a l'aide dessence Iégére. Parfois, H y
a lieu de renouveler des poinls de collage; pour ce faire, utiliser
du chlorure de méthyléne ou du benzol pour coller des éléments
de polystyréne entre euxl Pour lassemblage des matiéres plasti-

ques dlflérentes, métal sur plastique at métaux entre eux, utiliser
de la colle spéciale

Pour eflecluer les mesures de forces at de pressions, ll es:
nécessaire dutiliser des pesons ou dynamométres. Ceux-cl, de
méme que le nécessaire de graissage, les clés et gabarits cités
dans la texte peuvent étre obtenus auprés du SAV central
GRUNDIG ou des succursales GRUNDIG.

Avant d'efiectuer les lravaux, conlréler qu'il n'y ail pas de dépfits
de bande sur l'axe cabestan, le gale! presseur e1 Ies tétes. Pour
nenoyer ces pléces, nous vous conseillons dutiliser un batonnet
imbibé dalcool ou dessence.

Lors de travaux de maintenance, les rondelles darrél doivent
étre remplacées systémathuemenl.

Observer les mesures de précaution concernanl Ia manipulation
des circuits MOS

GRUNDIG FRANCE - 107 é 111, AVENUE GEORGES CLEMENCEAU - 92005 NANTERRE CEDEX
Tél. Z 725.96.30 - TéIeX : 612 606 F - C.C.P. PARIS 209 30 - FLC.S. Nanterre 612041459 - SIRET 61204145900191 - APE 5804
SOCIETE ANONYME AU CAPITAL DE 84 000 000 DE FRANCS, régie par les articles 118 a 150 de la loi sur les sociétés commerciales

Page 2

GHUEDIG Sci: 6200 Mmggaemm 7 wamiufluilsuumui

Fig. 1b

1. Démontage du boitier (Fig. 1a)
- Défaire les deux vis de chaque cété (vis a)

- Retirer le boiiier b par-dessus en la soulevant d'abord par
I'arriére

2. Démontage du fond (Fig. 1c)
- Démomer 1e boiiier (voir § 1)
- Poser I'appareil face supérieure en bas

- Retirer Ia plaque de fond avec le panneau arriére 22 ainsi que
la cable semeur 40 (Fig. 1b)

Pour Ie remontage, enfiler d'abord Ie cable secteur 40. Les Ian-
gueties d sur l'avant de la plaque de fond c doivem se glisser
sous la facade 1. Les crochets arriérss e doivent s'encasirer
dams lo chassis (Fig. 1c).

3. Démontage de Ienloliveur du tiroir (Fig. 2)

Ouvrir Ia tiroir a moiilé

-- Defalre les a vis f (1 sur la face supérieure, 2 sur la face
inférieure)

- Fietirer I'enjoilveur 14 vers iavani.

4. Démontage de la fagade (Fig. 1a)
Démonter Ie boitier (of § 1) e1 I'enjollveur (cf §3)
- Reiirer is human ENFi (Record)

(grand bouton 7, petii bouion 8 at butée 19)

- Défaire les deux vis i

- Tirer la fagade 1 vers lavant

5. Démoniage du céche tiroir (Fig. 2)

Démonter Ie boitier (cf §1), I'enjoliveur (cf §3) e1 facade (cf §4)

_ Défaire les deux vis 9 sur les cétés gauche et droii du cache
12

- Soulever lavant du cache 12 (env. 45°) et la iirer vers iavani

Pour Ie remontage, veillez é ce que le resson 029 se irouve bien
a Iiniérieur du céche 12.

6. Vérifications électriques

Pour effeciuer des mesures sur les sous-ensembles. il suffit de
démonter ie boiiier (cf §1) e1 Ie fond (cf §2).

7. Démontage du mécanisme dentrainement du
tiroir

Démonier 1e boiiier (cf §1), ienjoliveur (cf §3) e1 Ia facade (cf §4)

-~ Retirer Ie tiroir jusquza ia butée (Fig. 3).

- Reiirar la connecteur j du moteur commands de tiroir 36
et enlever ia liaison de masse x (Fig. 3)

Ma) mmx

m m

m Mm m mus uslxsmm mm

40
