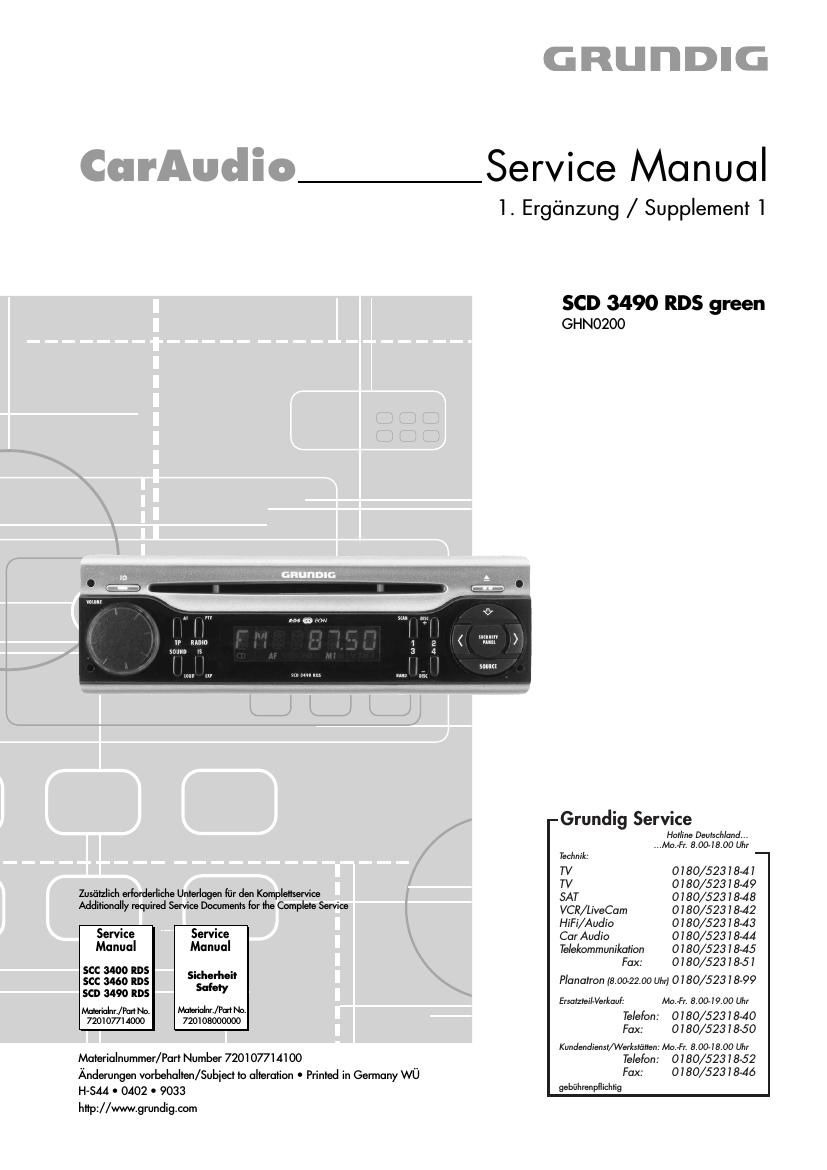

Service Manual
1. Ergdnzung / Supplement 1

SCD 3490 RDS green
GHNOZOO

mun IS

H ll

um m m Inn m

-Grunclig Service

Hotllne Deutschland. .
. .Mo.-Fr. 8.004800 Uh!
Techm'k
TV 0780/523l8r4l
TV 0780 52318749
Zusétzlich ertorderliche Unterlagen fiir den Komplettservice SAT 0 I 80é523 l 8748
Additionally required Service Documents for the Complete Service VCR/LiveCam 0780/52318~42
' . HiFi/Audio 0780/52318743
SerVIce SerVIce Car Audio 0180/5253 I 844
Manual Manual Telekommunikarion 0180/52318745
Fax: 0 7 80/523 1 8751
SCC 3400 RDS s. h h .'
scc 3450 RDS " 9" 9 Planarron (8.002200 um; 0180/52318799
scn 3490 RDS My
| | / EuatzteiI-Verkuuf: Mo.-F! 8.004900 Uh!
Ma V . P No. Miter , P rtN .
7:5?57'7/12300 $300300; Telefon: 0180/52318-40
Fax: 0180/52318750
Kundendiensl/Welkslfilten: MOnF! 8.004800 Uh!
Materialnummer/Port Number 720107714100 Telefon: 0180/52318-52
Anderungen vorbehalten/Subiect to alteration 0 Printed in Germany WU FOX: 0 l 80/52378-46
H-SAA , 0402 , 9033 gebflhrenplllchtig

http://www.grundig.com

Page 2

Allgemeiner Teil / General Section

SCD 3490 RDS green

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000000, sowie zusatzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.

Das Gerat SCD 3490 RDS green entspricht technisch weitgehend
dem Gerat SCD 3490 RDS (Sen/ice Manual Materialnummer
720107714000). Geandert wurde die Farbe der Beleuchtung.
Mitdieser Ergétnzung erhalten Sie die Anderungen in der Ersatzteilliste
sowie eine Aufstellung der geétnderten Bauteile.

Ffir den Komplettservice benbtigen Sie:
- Service Manual SCD 3490 RDS (Materialnummer 720107714000)
- Service Manual "Sicherheit" (Materialnummer 720108000000)

Bedienplatte links:
CR1089FL: 829
CR1091 FL: 1009
CR1096FL: 2209
CR1097FL: 1509
CR1098FL: 2709
CR1099FL: 3909

Bedienplatte rechts:
CR1061FR: 829
CR1062FR: 1009
CR1067FR: 2209
CR1068FR: 1509
CR1069FR: 2709
CR1071FR: 1509

ErsalzleiIIisle
Spare Parts List

'I / 2002

POS.NR. ABB. MATERIAL-NR. ANZ

. BEZEICHNUNG
POS. NO. FIG. PART NUMBER QTY.

918406825100
KEIN E-TEIL

720118599900
TAUSCHGERAET

ALLE WEITEREN TEILE SIEHE E-LISTE

SCD 3490 RDS

MAT.-NR.: 918406815100
BESTELL-NR.: GHL0700

AUSGABE 2/2001

POS. NR. MATERIAL-NR. BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

CD 01051 832603167800 SMD LE-DIODE LTM673R-1 |
CD 01053 832603167300 SMD LE-DIODE LTM678R-1 |
CD 01054 832603167300 SMD LE-DIODE LTM673R-1 |
CD 01056 832603167800 SMD LE-DIODE LTM673R-1 |
CD 01057 832603167300 SMD LE-DIODE LTM678R-1 |
CD 01058 832603167300 SMD LE-DIODE LTM673R-1 |
CD 01059 832603167800 SMD LE-DIODE LTM673R-1 |

SCD 3490 RDS GREEN AS M.CD

SCD 3490 RDS GREEN AS M.CD

The SCD 3490 RDS green corresponds technically with the
SCD 3490 RDS (Service Manual Part No. 720107714000). Only the
colour of the illumination has been changed.

Enclosed with this supplement are the changes in the spare parts list
and a list of the changed components.

Basic instructions for servicing are given in the:
- Service Manual SCD 3490 RDS (part number 720107714000)
- Service Manual "Safety" (part number 720108000000)

Operating Board left:
CR1089FL: 829
CR1091 FL: 1009
CR1096FL: 2209
CR1097FL: 1509
CR1098FL: 2709
CR1099FL: 3909

Operating Board right:
CR1061FR: 829
CR1062FR: 1009
CR1067FR: 2209
CR1068FR: 1509
CR1069FR: 2709
CR1071FR: 1509

SCD 3490 RDS

MATERIAL-NR. / PART NO.: 918406825100
BESTELL-NR. / ORDER NO.: GHN0200 GREEN

DESCRIPTION

SCD 3490 RDS GREEN AS W.CD
NO SPARE PART

SCD 3490 RDS GREEN AS W.CD
EXCHANGE SET

FOR ALL OTHER PARTS SEE
SCD 3490 RDS

PART NO.: 918406815100
ORDER NO.: GHL0700
EDITION 2/2001

POS. NR. MATERIAL-NR. BEZEICHNUNG

POS. NO. PART NUMBER DESCRIPTION

CD 01061 882603167800 SMD LE-DIODE LTM678R-1 I
CD 01082 882603167800 SMD LE-DIODE LTM678R-1 I
CD 01084 882603167800 SMD LE-DIODE LTM678R-1 I
CD 01086 882603167800 SMD LE-DIODE LTM678R-1 I
CD 01087 882603167800 SMD LE-DIODE LTM678R-1 I
CD 01088 882603167800 SMD LE-DIODE LTM678R-1 I
CD 01089 882603167800 SMD LE-DIODE LTM678R-1 I

ANDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
