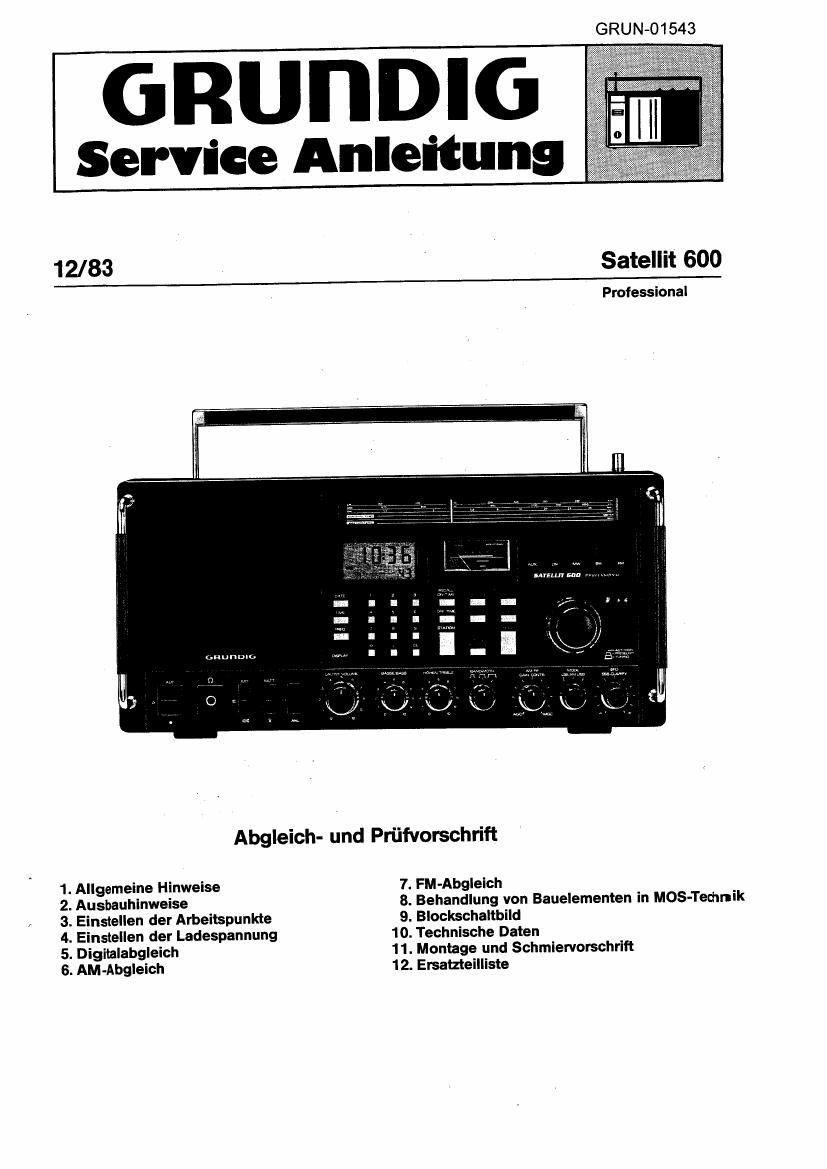

Grundig Satellit 600 Service Manual

Page 2

1.Allgemeine Hinweise

Alle Spannungseinsteuungen erfordem die Vemendung ei-
nes entsprechend genauen Instruments (LB. Grundig DM 14),
wobei die angegebenen Spannungen mit ihren Toleranzen mil
Sichemeit eingehalten warden massen.

Das Gerét muB auch nach der Reparatur die Sicherheitsbev
siimmungen nach VDE 0860 erflillen. Fflr SK- und CH-Gerzéte
muB zusatzlich zwischen Netz- und berflhrbaren Teilen eine
Spannungsfestigkeit Von SKVefi gewahfleistet warden.

2. Ausbauhinweise

Chassis-Ausbau

1. Netzkabel ziehen. Batteriefachdeckel abnehmen und
eventuell eingesetzte 9V-Batterien bzw. Dryfit-Accu (nicht
Uhrenbauenen) herausnehmen.

2. Abstimm- und Drehknbpfe abziehen und Gerét auf die Abv
stfibbuge! legen.

3. Drei Kreuzschlitzschnauben am Gehauseboden heraus-
drehen und Rilekwand unten anheben und Ober die obere
Kante abheben.

4. Chassis aus dem Gehéusevorderteil nehmen (Abb.1)

Abb. 1

Chassis - Einbau

5. Bei der Montage ist darauf zu achten, daB sich die Kipp-
schalterin Mittelstellung befinden und daB beim SchlieBen
der Rflckwand Buchsen und Schafler in vorgesehene
Durchbn'iche finden.

Ausbau der Tastenplatte und des Digflafleiles

1. Rasinase in Pfeiln'chtung drflcken undTastenplafle aus der
Halterung nehmen (Abb. 2)

Abb. 2

2. Zwei Rastnasen seitlich aus derRastung driicken und Digi~
talkeil herausnehmen. (Abb.3)

Abb. 3

Variometer

Beim Wechsel des Variometers is! auf fo!gendes zu achten:

1. Ausbau der Tastenplane und des Digitafleiles wie vomer
beschrieben.

2. Drehko im eingedrehten Zustandl

3. Steckverbindungen Ibsen und drei Leitungen ablaten.

4. Zwei Kreuzschliuschrauben unterhalb des Anzeigeinstru-
mantes hemusdrehen.

5. Sellrad abziehen und festhalten, nicht verdrehen!
Mit der anderen Hand Variometer herausnehmen und
neues einsetzen.

Es ist datauf zu achten, daB der Variometerschlltten nicm
verstellt wird. Auf Markierung achten (Abb.4 und 5)!

Abb. 4
