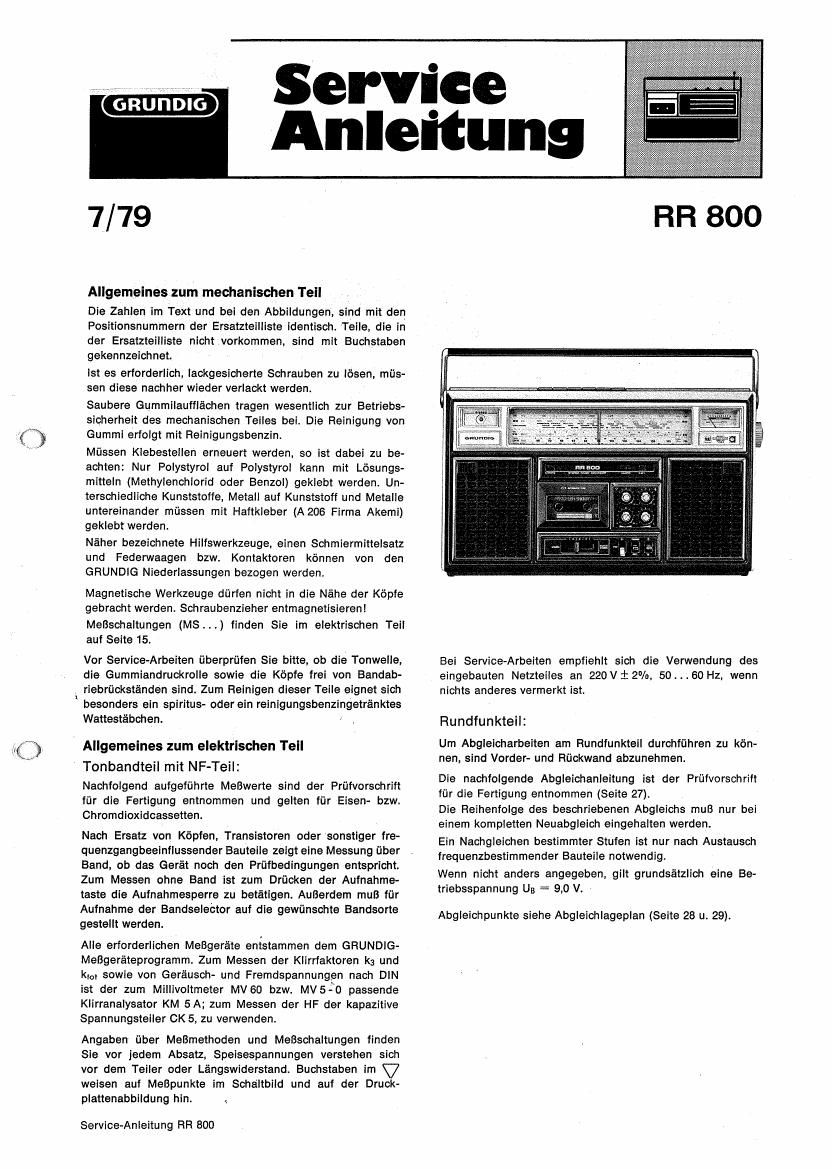

Page 1

Service
Anlel'tung

7/79

Allgemeines zum mechanlschen Tell

Die Zahlen im Text und bei den Abbildungen, slnd mil den
Posillonsnummern der Ersalzleillisle idenlisch Telle. die in
der Ersalzteilllsle nlcht varkommen, sind mit Buohstaben
gekennzeichnet.

Is! as erlorderlich, lackgesicherle Schrauben zu lésen, mils-
sen diese nachher wieder verlackt werden.

Saubere Gummilauffléchen lragen wesentlioh zur Betriebs-
sicherheit des mechanischen Teiles bel. Die Reinigung von
Gummi erfolgt mit Reinigungsbenzin.

Mflssen Klebesiellen erneuerl werden, so ist dabei zu be-
aohten: Nur Polystyrol aul Polystyrol kann mil Lésungs-
mineln (Methylenchlorid oder Benzol) geklebt werdenl Un-
lerschiedliche Kunststolfe, Metal] auf Kunstslolf und Metalle
untereinander mussen mit Haftkleber (A 206 Firma Akemi)
geklebt warden.

Néher bezeichnete Hilfswerkzeuge, einen Schmierminelsatz
und Federwaagen bzw. Kontakloren kénnen von den
GRUNDIG Niederlassungen bezogen werden

Magnetische Werkzeuge diirfen nicht in die Nahe der Kbpfe
gebracht warden. Schraubenzieher emmagnetlsieren!
Meflschaltungen (MS . . .) finden Sie im elektrischen Teil
auf Seite 15.

Vor Service-Arbeiten fiberprfifen Sie bitte, ob die Tonwelle,
die Gummiandruckrolle sowie die Képfe frei von Bandab-
riebrfloksténden sind. Zum Reinigen dieser Teile eignet sich
besonders eln spiritus- oder ein reinlgungsbenzingetrénktes
Wattestabchen. I

I Allgemeines zum eleklrlsahen Tell

Tonbandteil mit NF-Teil:

Naohfolgend aufgelfihne MeBwerte sind der Prfifvorschrift
fflr die Fertigung entnommen und gellen fur Eisen- bzw.
Chromdioxidcassetten.

Naoh Ersatz von Képfsn, Transistoren oder sonsllger fre-
quenzgangbeelnflussender Bauteile zeigt eine Messung fiber
Band. ob das Gerét noch den Prfifbedingungen entsprichl.
Zum Messen ohne Band Isl zum Driloken dar Aulnahrne-
taste die Aufnahmesperre zu belfitigen. Aulierdem mua fur
Aufnahme der Bandseleétor aul dle gewflnschta Bandsorle
gestellt warden.

Alle erforderlichen MeBgeréte entslammen dern GRUNDIG-
MeBgeréteprogramm. Zum Messen der Klirrfaktoren k3 und
km sowie von Geréusch- und Fremdspannungen nach DIN
ist der zum Millivoltmeter MV 60 bzw. MV51'0 passende
Klirranalysator KM 5A; zum Messen der HF der kapazilive
Spannungsteiler OK 5, zu verwenden.

Angaben fiber MsBmethoden und Menschaltungen finden
Sie vor jedem Absatz. Speisespannungen verstehen sich
vor dem Teiler oder Lia'ngswiderstand. Buchslaben im
welsen aul MeBpunkle im Schaltblld und auf der Druck-
planenabbildung hin.

Service-Anlaitung RR 800

Bei Service-Arbeilen smpfiehlt sich dle Verwendung des
eingebauten Netzleiles an 220Vi2%. 50...60 Hz, wenn
nichls anderes vermerkt ist.

Rundfunkleil:

Urn Abglelcharbellen am Rundlunkleil durchffihren zu k6n~
nen, sind Vorder- und Rflckwand abzunehmen.

Die nachfolgende Abgleichanleitung ist der Prfifvorschrill
lfir die Fertigung enlnommen (Selle 27).

Die Reihenfolge des beschriebenen Abgleichs muB nur bei
einem kompletten Neuabgleich eingehalten werden.

Ein Nachgleichen bestimmter Stufen is! nur nach Austausch
frequenzbestimmender Bauxeile notwendig.

Wenn nicht anders angegeben, gill grundsétzlich eine Be-
lriebsspannung Us = 9.0 V.

Abgleichpunkte siehe Abgleichlageplan (Selle 28 u 29).
