Grundig RR 720 CD Service Manual
This is the 36 pages manual for Grundig RR 720 CD Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig RR 720 CD Service Manual (Ocr-read)

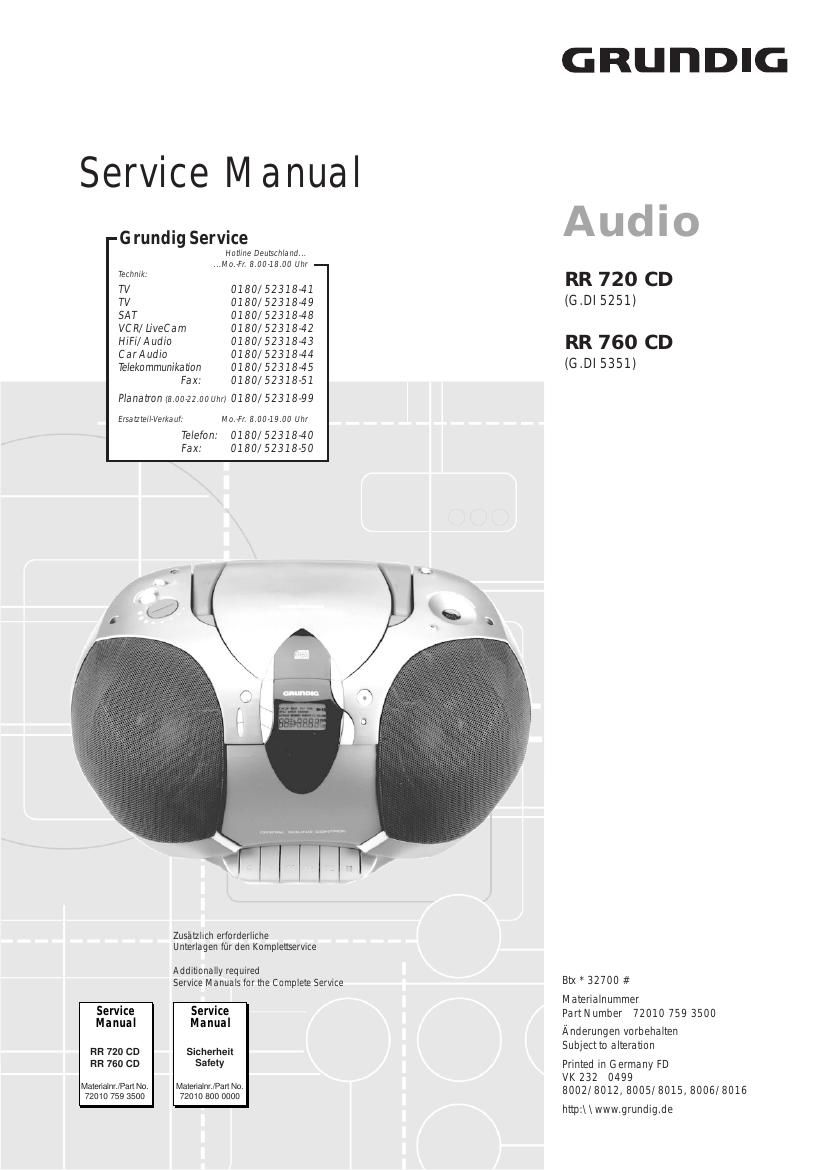

Page 1
Es gelten die Vorschriften und Sicherheitshin- weise gemŠ§ dem Service Manual "Sicherheit", Materialnummer 72010 800 0000, sowie zusŠtz- lich die eventuell abweichenden, landes- spezifischen Vorschriften!The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 72010 800 0000, as well as the respective national deviations. 1 - 2 GRUNDIG Service Allgemeiner Teil / General SectionRR 720 CD / RR 760 CD Table of Contents Page General Note ................................................ 1 - 2 General Section .............................. 1 - 3 É 1 - 9 Service Hints ........................................................................\ ...... 1 - 3 Technical Data ........................................................................\ ... 1 - 3 Operating Instructions ................................................................ 1 - 5 Disassembly Instructions ........................................................... 1 - 6 Adjustment Procedures .................. 2 - 4 ... 2 - 6 Layout of the PCBs and Circuit Diagrams ................... 3 - 1 É 3 - 25 Block Diagram Ð RR 720 CD ..................................................... 3 - 1 Block Diagram Ð RR 760 CD ..................................................... 3 - 1 Circuit Diagrams: CPU Board, Key Board Ð RR 720 CD .................................... 3 - 2 CPU Board, Key Board Ð RR 760 CD .................................... 3 - 4 Amplifier Board Ð RR 720 CD, Rectifier Board, Headphone Board Ð RR 720 CD / RR 760 CD .................... 3 - 10 Amplifier Board Ð RR 760 CD, Rectifier Board, Headphone Board Ð RR 720 CD / RR 760 CD .................... 3 - 12 Function Board Ð RR 720 CD .............................................. 3 - 14 Function Board Ð RR 760 CD .............................................. 3 - 16 Tuner Board, DSC Switch Board, Stereo/Mono Switch Board Ð RR 720 CD / RR 760 CD ............. 3 - 18 CD Servo Board, CD LED Board Ð RR 720 CD / RR 760 CD .... 3 - 22 Display ........................................................................\ ............... 3 - 7 Layout of the PCBs: CPU Board Ð RR 720 CD / RR 760 CD ................................. 3 - 6 Key Board Ð RR 720 CD / RR 760 CD ................................... 3 - 6 Headphone Board, Rectifier Board Ð RR 720 CD / RR 760 CD ... 3 - 8 Amplifier Board Ð RR 720 CD ................................................ 3 - 9 Amplifier Board Ð RR 760 CD ................................................ 3 - 9 Function Board Ð RR 720 CD .............................................. 3 - 15 Function Board Ð RR 760 CD .............................................. 3 - 17 Tuner Board, DSC Switch Board, Stereo/Mono Switch Board Ð RR 720 CD / RR 760 CD ............. 3 - 20 CD LED Board, CD Servo Board Ð RR 720 CD / RR 760 CD .... 3 - 20 Wiring Diagram Ð RR 720 CD / RR 760 CD ............................ 3 - 24 Exploded Views and Spare Parts Lists .................... 4 - 1 É 4 - 5 Inhaltsverzeichnis Seite Allgemeiner Hinweis ................................... 1 - 2 Allgemeiner Teil ............................. 1 - 3 É 1 - 9 Service-Hinweise ....................................................................... 1 - 3 Technische Daten ...................................................................... 1 - 3 Bedienhinweise ........................................................................\ .. 1 - 4 Ausbauhinweise ........................................................................\ . 1 - 6 Abgleichvorschriften ...................... 2 - 1 ... 2 - 3 Platinenabbildungen und SchaltplŠne ........................... 3 - 1 É 3 - 25 Blockschaltplan Ð RR 720 CD .................................................... 3 - 1 Blockschaltplan Ð RR 760 CD .................................................... 3 - 1 SchaltplŠne: CPU-Platte, Tastenplatte Ð RR 720 CD ................................. 3 - 2 CPU-Platte, Tastenplatte Ð RR 760 CD ................................. 3 - 4 VerstŠrkerplatte Ð RR 720 CD, Gleichrichterplatte, Kopfhšrerplatte Ð RR 720 CD / RR 760 CD ......................... 3 - 10 VerstŠrkerplatte Ð RR 760 CD, Gleichrichterplatte, Kopfhšrerplatte Ð RR 720 CD / RR 760 CD ......................... 3 - 12 Funktionsplatte Ð RR 720 CD .............................................. 3 - 14 Funktionsplatte Ð RR 760 CD .............................................. 3 - 16 Tuner-Platte, DSC-Schalterplatte, Stereo/Mono-Schalter-Platte Ð RR 720 CD / RR 760 CD .......... 3 - 18 CD-Servo-Platte, CD-LED-Platte Ð RR 720 CD / RR 760 CD .... 3 - 22 Display ........................................................................\ ............... 3 - 7 Platinenabbildungen: CPU-Platte Ð RR 720 CD / RR 760 CD ................................. 3 - 6 Tastenplatte Ð RR 720 CD / RR 760 CD ................................ 3 - 6 Kopfhšrerplatte, Gleichrichterplatte Ð RR 720 CD / RR 760 CD ... 3 - 8 VerstŠrkerplatte Ð RR 720 CD ............................................... 3 - 9 VerstŠrkerplatte Ð RR 760 CD ............................................... 3 - 9 Funktionsplatte Ð RR 720 CD .............................................. 3 - 15 Funktionsplatte Ð RR 760 CD .............................................. 3 - 17 Tuner-Platte, DSC-Schalterplatte, Stereo/Mono-Schalter-Platte Ð RR 720 CD / RR 760 CD .......... 3 - 20 CD-LED-Platte, CD-Servo-Platte Ð RR 720 CD / RR 760 CD .... 3 - 20 Verdrahtungsplan Ð RR 720 CD / RR 760 CD ......................... 3 - 24 Explosionszeichnungen und Ersatzteillisten ........................ 4 - 1 É 4 - 5 Allgemeiner Hinweis Me§gerŠte Beachten Sie bitte das GRUNDIG Me§technik-Programm, das Sie unter folgender Adresse erhalten: General Note Test Equipment Please note the GRUNDIG Catalog "Test and Measuring Equipment" obtainable from: Grundig AG GeschŠftsbereich Instruments Test- und Me§systeme WŸrzburger Str. 150, D-90766 FŸrth Tel.: 0911 / 703-4118, Fax: 0911 / 703-4130 eMail: instruments@grundig.de, Internet: http://www.grundig-instruments.de
Page 2
GRUNDIG Service1 - 3 Allgemeiner Teil / General Section RR 720 CD / RR 760 CD Technische Daten Spannungsversorgung: Netzbetrieb ............................................................... 230V, 50/60Hz Batteriebetrieb ................................................. 8 x 1,5V (R20, UM1) StŸtzbatterien fŸr Speicher ......................................... 2 x 1,5V (AA) VerstŠrkerteil: Ausgangsleistung (DIN 45324, 10% THD): Musikleistung ................................................................ 2 x 4500mW Sinusleistung ................................................................. 2 x 2500mW Stereo-Kopfhšrer-Klinkenbuchse ........................................ 3,5mm ¿ Rundfunkteil: Wellenbereiche ................................................... FM 87,5 Ð 108MHz MW 522 Ð 1620kHzLW 146 Ð 281kHz Antennen .................................................... Teleskopantenne fŸr FM eingebaute Ferritstab-Antenne fŸr MW/LW Cassettenteil: TontrŠger .................................. Compact-Cassette nach DIN 45516 Spurlage ....................................................... Viertelspur international Bandgeschwindigkeit ..................................................... 4,76cm/sec. Motor ..................................................................... Gleichstrommotor FrequenzŸbertragungsbereich .................................... 125Hz Ð 8kHz GerŠuschspannungsabstand ................................................. ³ 45dB Gleichlauffehler .................................................................... £ 0,35% Automatik ............................ Aussteuerungsautomatik bei Aufnahme Automatisches Auslšsen der Tasten am Bandende CD-Teil: FrequenzŸbertragungsbereich .................................... 20Hz Ð 20kHz GerŠuschspannungsabstand ................................................. > 68dB Technical Data Power Supply: Mains operation ........................................................ 230V, 50/60Hz Battery operation ............................................. 8 x 1.5V (R20, UM1) Memory back-up batteries ........................................... 2 x 1.5V (AA) Amplifier Section: Output power (DIN 45324, 10% THD): Music power ................................................................. 2 x 4500mW Nominal power .............................................................. 2 x 2500mW Jack socket for stereo headphones ................................... 3.5mm ¿ Radio Section: Waveband ........................................................... FM 87.5 Ð 108MHz MW 522 Ð 1620kHzLW 146 Ð 281kHz Aerials ......................................................... Telescopic aerial for FM Built in ferrite rod aerial for MW/LW Cassette Section: Cassette ........................................ Compact cassette to DIN 45516 Track System ............................................ International quartertrack Tape Speed ................................................................... 4.76cm/sec. Motor ........................................................................\ .......... DC motor Frequency Range ....................................................... 125Hz Ð 8kHz S/N Ratio (weighted) ............................................................. ³ 45dB Wow and Flutter .................................................................. £ 0.35% Automatic ..................................... Automatic recording level control Automatic button release at tape end CD Section: Frequency range ........................................................ 20Hz Ð 20kHz S/N ratio, weighted ................................................................ > 68dB Allgemeiner Teil Service-Hinweise Cassettenteil †berprŸfen Sie vor Beginn der Service-Arbeiten, ob die Magnetkš\ pfe, die Tonwelle und die Gummiandruckrolle frei von Bandabrieb sind. Zum Reinigen dieser Teile verwenden Sie ein mit Spiritus oder Reini- gungsbenzin getrŠnktes WattestŠbchen; dadurch verbessert sich der Aufnahme- und Wiedergabepegel, sowie der Bandlauf. Nach dem Ersatz von Magnetkšpfen oder sonstiger Bauteile mŸssen die technischen Daten des GerŠtes anhand der im Service Manual vorgegebenen Me§werte ŸberprŸft bzw. eingestellt werden. CD-Teil Bei Ausbau der CD-Lasereinheit mu§ vor Abziehen der Steckverbindungen eine Schutzlštstelle auf der Leiterplatte der Laser- einheit angebracht werden, um eine Zerstšrung der Laserdiode durch statische Aufladung zu vermeiden. Beim Einbau einer neuen Lasereinheit (CD-Laufwerk) mu§ nach Einstecken der Steckverbinder die werkseitig angebrach- te Schutzlštstelle entfernt werden! GerŠte mit Stereo/Mono-Schalter Ab der GerŠte-Seriennummer 014584 fŸr das GerŠt RR 720 CD und der GerŠte-Seriennummer 006153 fŸr das GerŠt RR 760 CD wurden folgende €nderungen eingefŸhrt (Seriennummern-Aufkleber befin- det sich im Batteriefach): - Ein in der GerŠterŸckwand befindlicher Stereo/Mono-Schalter. - Durch eine jetzt von au§en zugŠngliche Schraube B wird der Ausbau der GerŠterŸckwand erleichtert (siehe Ausbau Punkt 1). General Section Service Hints Cassette Section Before commencing service work, ensure that the magnetic heads, the capstan and the pinch roller are free from particles produced by tape abrasion. The recording and playback levels and the tape run can be improved by cleaning these parts with a cotton-wool tip soaked in spirit\ or cleaning benzine. If the heads or other components have been replaced, the technical data of the recorder must be checked or adjusted according to the values specified in the Service Manual. CD Section When removing the Laser pick-up, the Laser pick-up PCB must be provided with a protec- tive soldered joint before unplugging the connectors to avoid damage to the Laser diode by static charges. When inserting the new Laser pick-up (CD drive mechanism) the soldered joint fitted at the factory must be removed after the connectors are plugged in. Models with Stereo/Mono Switch In RR 720 CD models from serial number 014584 onwards, and RR 760 CD models from serial number 006153 onwards (label with serial number is in the battery compartment), the following changes have been made: - A Stereo/Mono Switch is fitted to the rear of the casing. - A screw B accessible from outside makes it easier to disassemble the rear of the casing (see Point 1 of the Disassembly Instructions). Laseranschlu§platte Laser PCB Schutzlštstelle protective soldered joint
