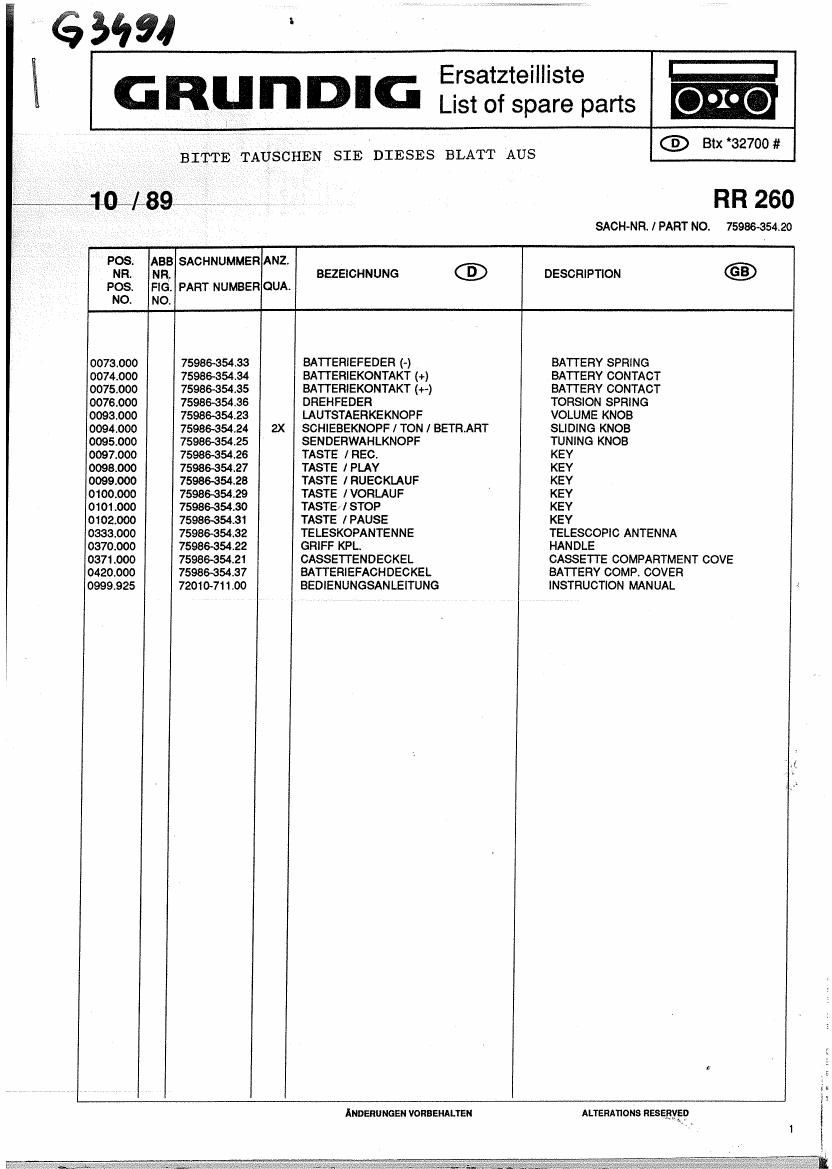

Page 1

" 33994

GRUIIDIG

Ersatzteilliste
List of spare parts

:2

é+~¥¥1¥OA~/989,,.

BITTELTAUSCHEN SIE DIESES BLATT AUS

I

® th *32700 #

RR 260

SACH-NR. / PART NO. 75986435420

POS.

ABB SACHNUMMER ANz.
NR. NR BEZEICHNUNG ® DESCRIPTION
POS. FIG. PART NUMBER OUA.
No. No.
0073.000 7593535433 BATTERIEFEDER 1-) BATTERY SPRING
0074.000 7593535434 BATTERIEKONTAKT 1+) BATTERY CONTACT
0075.000 7593535435 BATTERIEKONTAKT 1+.) BATI'ERY CONTACT
0075.000 7593535435 DREHFEDER TORSION SPRING
0093.000 7593535423 LAUTSTAERKEKNOPF VOLUME KNOB
0094.000 7593535424 2x SCHIEBEKNOPF / TON / BETR.ART SLIDING KNOB
0095.000 7593635425 SENDERWAHLKNOPF TUNING KNOB
0097.000 7503035423 TASTE IREC. KEY
0093.000 7593535427 TASTE IPLAY KEY
0093.000 7530535423 TASTE IRUECKLAUF KEY
0100.000 7595535429 TASTE IVORLAUF KEY
0101.000 7598535430 TASTE/l STOP KEY
0102.000 75985-35431 TASTE IPAUSE KEY
0333.000 7593535432 TELESKOPANTENNE TELESCOPIC ANTENNA
0370.000 7593535422 GRIFF KPL. HANDLE
0371.000 7590535421 CASSETTENDECKEL CASSETTE COMPARTMENT COVE
0420.000 7593535437 BATTERIEFAORDEOKEL BATTERY COMP. COVER
09993925 7201071100 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL
ANDERUNGEN VORBEHALTEN
