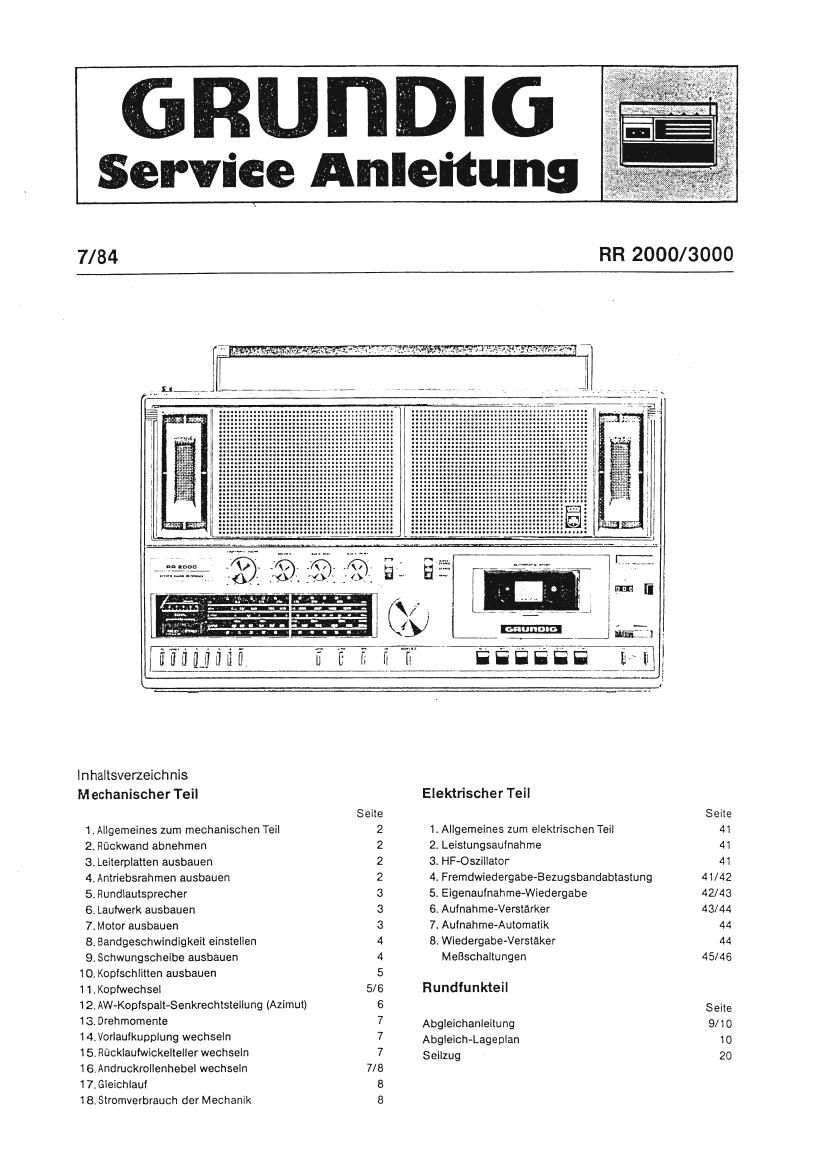

Grundig RR 2000 RR 3000 Service Manual

Page 2

Mechanischer Teil

1. Allgemeines zum mechanischen Teil

DieZahIen imTexlund bei denAbbildungen sind mit den Posi-
xionsnummern der Ersatzteilliste RR 2000 bzw, RR 3000 iden-
tisch. '

Die mit L gekennzeichnelenZahlen imText und bei denAbbil-
dungen sind mit den Positionsnummern der Ersatzteillisten
CASSEI'TENLAUFWERKE CL 100-13 STEREO (RR 2000) bzw.
Laufwerk RS 6 (RR 3000) identisch.

Teile, die in den Ersatzteillisten nicht vorkommen, 51nd mil
Buchstaben gekennzeichnet. Nicht abgebildete Positionen
finden Sie in den Ersameillisten

Is! as enorderlich. lackgesichene Schrauben zu )osen, mils-
sen diese nach AbschluB der Reparatur wieder venackt wer-
den.

Saubere Gummilauhléchen tragen wesentlich zur Betnebssii
cherheit der Mechanik bei, diese sind rnit Reinigungsmifie)
(Tesmenzin) zu reinigen. MUssen Klebestellen emeuert wer-
den, so is! bei Polystyrol auf Polystyrol Methylenchbrid Oder
Benzol, bei Polystyro) auf Memll Haftkleber (Kontahkleber
Akemix 15) zu verwenden.

FUr Kraflmessungen an der Mechanik werden verschiedene
Federwaagen oder Kontaktoren benétigt, welche wie der
Schmiermmelsatz, die evtl. angegebenen Justierwerkzeuge
und Lehren, von den GRUNDlG-Niederlassungen bezogen
werden kénnen.

VorService»Arbeiten uberprmenSie blue. ob d)eTonwe|le, die
Gummiandruckrolle, sowie die Magnetkbpfe frei von Band-
abriebrflcksténden sind, Zum Reinigen dieser Teile eigne)
sich ein spirilus- OderreinigungsbenzingetrénklesWartestéb-
chen.

Reinigen der Bandlauf- und Anlriebsteile:

Nach jeder Reparatur am Laufwerk sind die Képfe L7 und
L10 (RR 2000), L2 und LB (RR 8000), dieTonweHe sowie die
Andruckrolle mit Spiriius Oder Reinigungsbenzin ZU reinigen.

Glen und Schmieren:

Nur im Bedansfall.

Fflr nachfolgende Service-Arbeiten ist der GRUNDIG
Schmiermmelsatz zu verwenden.

RR 2000:

Schenkelfeder L21 an den Angrifispunkien derAndruCkrolle
und UmIenkhebel L44 mit Molyduval S,

2. Rfickwand abnehmen (Bild 1)
-- 6 Schrauben a herausdrehen

- Ruckwand 9 abnehmen, dabei 3 Steckverbindungen (Bat-
teriespannung, Wechselspannungsversorgung, Anten-
nengegengewicht) abziehen. _ _

Bild 1

\D
D
m

U

3. Leiterplatten ausbauen (Bild 2)
- RUckwand Pkt.2 abnehmen

- 5 Drehknbpfe fflr Lautstarke, Bésse, Héhen, Balance und
Senderwahl abziehen.

- 3 Steckverbindungen A (Antenne), B (Lautsprecher) und C
(Motor) abziehen.

- 3 Schrauben b herausdrehen

- Entsprechende Leitungen aus Haltemngen nehmen und
Leiterplatten herauskrappen.

4. Antriebsrahmen ausbauen (Bild 2)

- Leiterplatlen Pkt. 3 ausbauen.

- 7 thstellen D éflnen.

- 2 Verbindungsleitungen des Drehkondensators abloten.
- Anschlfisse der Femtantenne abléten

- 2 Verbindungsleitungen der Ska!enbeleuchtung ab)e:en.
- 5 Schrauben d herausdrehen.

- Antriebsrahmen E komp)en mi) Seilzug, Drehkondensator
und Ferntantenne herausnehmen.

Bild 2

d 8 L3 #3 1.2 L3 1.3 d A
