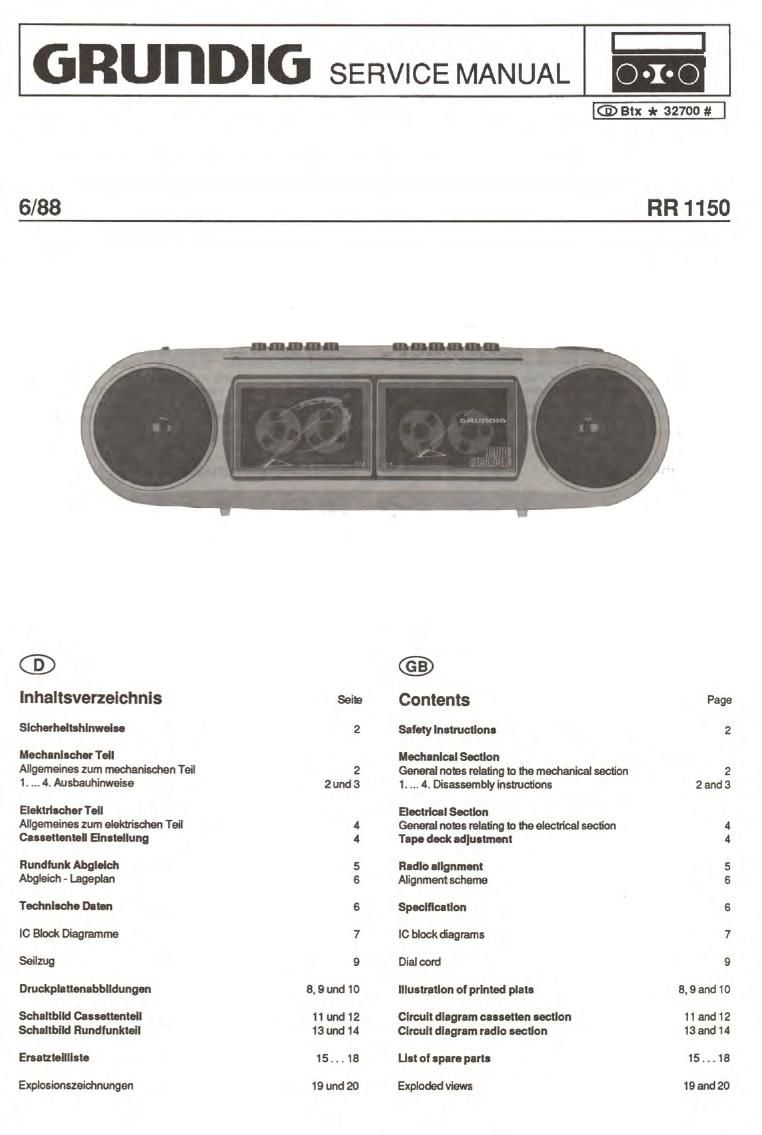

Grundig RR 1150 Service Manual

Page 2

ACHTUNG: ear anonrrrsu ms osnh smo or: SICHEH-
® usrrsvoascunrrrsu NACH vos 701 ( asun-
TuneEzerN i azw. VDE use I IEc as ( earths-
aszoosmzueucrrrsrr.
w REPARATURFALL were» won omemtew
TELE venwenoer wenDEN I.
Mechanlscher Tell

Allgomclnee zum mochmbchen Tell

Dre Zahlen irn Text und bei den Abbildungen sind mit den Positions-
nummem der Ersatzteilliste identisch.Teile - die in der Ersatztetlli-
ste nicht vorkommen - sind mil Buchstaben gekennzeichnel. lst
den Positicnsnummem ein LW vorgoselzt. sind de Teile in der Er~
sauteilliste LAU FWERK eulgetflhrt

Is! as erlorderlich. lackgeslcherte Schrauben zu Ibsen. massen die-
se nach AbschluB der Reparatur wieder verteckt werden.

Saubere Gummileutllechen tregen wesentllich zur Betnebssicher-
heit oer Mechanik bei. dieie sind mit Reinigungsmittel (Testbenzin)
zu reinigen.

Magnetische Wefltzeuge ditrten nicht in die Nahe des Magnet-
koptes gebracht warden.

Vor Service - Arbeiten Oberprflten Sie bitte. ob die Tonwelle. die
Gummianauckrelle. aowie der Magnetkopl trei von Bandabriebrflck-
standen sind. Zum Reinigen dieaer Toile eignet sich ein spiritus-
oder reinigungsbenzingerrenlces Wettestabchen.
NachiederfieperanxamlaulwerksinddekbpleLWt,LW2.

LW 3. do Tormelle, sowie do Anaudtrollen LW 43 mit Spirim
oder Reinigungsbenzin zu reinigen.

Ausbauhlnweise

ATI'ENTIW: PLEASE DESERVE THE APPLICABLE SAFETY RE.

OUIREIIEN'I'S ADCORDING To VDE 1M ( DON-
CERNINO REPAIRS ) AND VDE MO I EC 65 ( DON-
CERNMTYPEOFPRODUC'T).
ONLY USE WPONENTSWHHTl-E SAME SPEC,
FchTtCN FOR REPLACEIENTI
Mechanical Section

General notes rotating lo the rnechmlcel ucllon

Thenumbersinthetextandonthedagramseretl'iesemeasthe
position number: in the spare parts list. Parts not included in the
spare pans list are denoted by letters. The prefix LW inditztes that
the part with this item number is to be lound in the DRIVE
MECHANISM spare parts list

It screws secured with lacquer have to be loosened. they must be
resecured in lhe same manner when the repair is complete.

For the mechanical section to operate reliably it is essential that the
rubber surfaces should be cleaned. Such surlaces shall be cleaned
using a cleaning agent ( cleaning benzene ).

Magnetic tools shall not be brought near the magnetic head.

Belore commencing service work, ensure that the capstan, the rub-
ber pinch roller and the magnetic head are lree trom particles
produced by ape abrasion. To clean these parts, use a cotton bud
samrabd in methylated spirits ordeaning benzene.

Each time repair work has been carried out on the drive mechanism,
clean the heads LW 1. LW 2, LW 3, the capstan and the rubber
pinch rollers LW 45 with methylated spirits or cleaning benzene.

Disassembly Instructions

. Gehlun-Vordcrtcll abnehmcn ( Abb. 1 )

aammmm 5 abnehmen.

- 5 Sehrauben A em Gehause-Rodmeil herausdrehen.

Beide Cassettenfadtdedtel 2 und 5 and Bracken fir Step -
Eject - Teslen oltnen.

Gehause-Vorderteil abnehrnen ( bei Bedart LautsprecherzuleL
lung abziehen und die LEO-Plath abschmben ),

LIuMarlr auebaueM Abb. 1 )

GehAuse-Vorderteil abnehmm Pitt 1.

Senderwahlknopl 11 ebziehen.

4 Sdirauban B her-ausdehen und Seilzugrahrnen rnit dern An-
triebsred 14 ebziehen.

Sehraube C hereusd'ehen. Laulwerk herausnehmen ( bei Be-
dart Zuleitmgan ebzlahen ).

Der Einbau ertolgtin urngeketmr Fleihenlelge.

HF-NF-Plltto aucbauen ( Abb. 1 )

GehAuse-Vorderteil abnehrnen Pkt l und Laulwerlt eusbauen
PM. 2.

3 Drehkmpte 9, 10 abziehen. a Schmuben D herausdehen.
HF-NF-Platte vorsichtig herausheben.

Der Einbau erlolgt in urngekehrter Mhenlolga.

LW 3
LW 61
LW 58

Abb. 2

Motor Iuabauen ( Abb. 2)

Gehause-Vorderteil ebnehmen Pkt. t und Laulwertt ausbauen
Pkt. 2.

Schraube LW 92 herausdrehen. Rieman Lwo und LW I ab-
nehman.

Motorhalter Lw 67 mil Motor Lw 4 abnehmen.

2 Schrauben LW 56 herausdrehen. Motor LW 4 ( Einbeulage

beachten ) herausnehmen und Motorzuleitungen ablation ( evil.
markieren ).
Der Einb'au eriolgt in umgakehrter Fleiheniolga.

1.

LW 92

Retrieval at Front Panel ( Fig. 1 )
Remove battery compartment cover 5.
RenwveMSsaew-Ainttwcllebeckpanel.

Open both cassette compartment lid: 2 and 8 by pressing he

stop-ejectbutton.
Remove the cabinet lront ( it necessary, deconnect loud-
speakercebleandunsaewthelibboud).

Retrieval of the Drive Mechanlam(Frg. 1 )

Retrieve tront panel as underpoint t.

Pulloltknobfl.
Loosenttiedscreusaaridrerriowttiepulleylramebgemer
with the drive wheel 14.

Loosen the screw 0. remove drive mechanism ( it necessary
pull supply lines ).

Reassemble in reverse order.

Removal cl RF-AF Board ( Fig. 1 )

Remove front panel and drive mechanism as under points 1 and
2. respectively.

Pull oils knobs 9. 10, loosen thea mews D.

- Take out the RF-AF board carelully.

Reassemble in reverse order.

LWG

LW 88

LW 4

Fig. 2

Removal ol Motor ( Fig. 2)

Remove lront panel and drive mechanism as under points 1 and
2. respectively.

Loosen the screw LW 92. remove drivebelt LWG and st.
Remove motor holder LW 61 with motor LW 4.

Loosen 2 screws LW 85, till motor LW 4 ( take note ol the
position at the motor ) and unsolder the connections ( mark
them. it necessary ).

Roassemble in reverse order.
