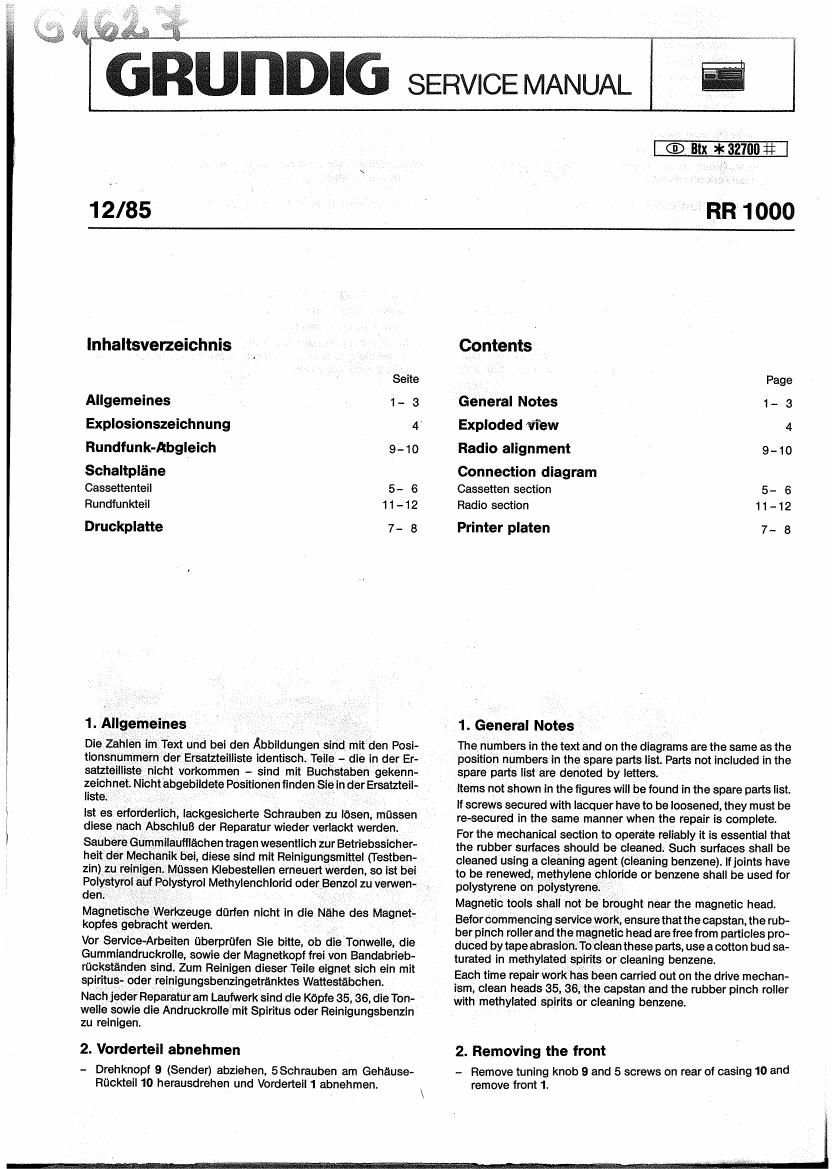

Page 1

12/85

lnhaltsverzeichnis

seite
Allgemeines » 1- 3
Explosionszeichnung 4
Rundfunk-Abgleich 9-10
Schaltplfine
Cassettenteil 5- 6
Rundfunkteil 11 -12
Druckplatte 7- 8

1. Allgemeines

Dle Zahlen Im Text und bei den Abbildungen sind mit den Posi-
tionsnumrnern der Ersatzteilllste Identisch. Teile- die In der Er-
satzteilliste nicht vorkommen - sind mit Buchsiaben gekenn~
zeichnet. Nichtabgeblldete Positionen finden Sie In der Ersalzteil-
liste.

let eserforderlich, lackgesicherte Schrauben zu losen, mussen
diese nach AbsohluB der Reparatur wieder verlackt werden.
Saubere Gummllaufllachen iragen wesentllch zur Betriebssicher-
heit der Mechanik bei, diese sind mit Reinigungsmlttel (T estben-
zin) zu reinigen. Mussen Klebestellen erneuert werden, so lst bei
Polystyr Polystyrol Methylenchlorid oder Benzol zu verwen~
den. '

Magnetische Werkzeuge durien nlcht' In die Nahe des Magnet-

kopfes gebracht warden.

Vor Service-Arbeiten iiberprflfen Sle bitte, ob die'Tonwelle, die
Gummiandruckrolle, sowle der Magnetkopf frei von Bandabrieb-
rackstanden sind. Zum Relnigen dieser Teile eignet sich ein mit
spiritus- oder reinlgungsbenzingetranktes Wattestabchen

Nach ieder Reparatur am Laufwerk sind die Kbpfe 35 36 die Ton-
welle sowie die Andruckrclle mit Spiritus oder Relnigungsbenzin
zu reinigen.

2. Vorderteil abnehmen

- Drehknopf 9 (Sender) abziehen, SSchrauben am Gehause-
Rilckteil10 herausdrehen und Vorderteil1 abnehmen.

GRUDDIG SERVICE MANUAL

®L Illx #32700 ii

RR1000

Contents

Page
General Notes I- 3
Exploded view 4
Radio alignment 9-10
Connection diagram
Cassetten section 5-- 6
Radio section 11 - 12
Printer platen 7- 8

1. General Notes

The numbers in the text and on the diagrams are the same as the
position numbers' In the spare parts list. Parts not included' In the
spare parts list are denoted by letters.

items not shown in the figures will be found in the spare parts list.
If screws secured with lacquer have to be loosened, they must be
re-secured in the same manner when the repair is complete.
For the mechanical section to operate reliably it is essential that
the rubber surfaces should be cleaned. Such surfaces shall be
cleaned using a cleaning agent (cleaning benzene). lfioints have
to be renewed, methylene chloride or benzene shall be used for
polystyrene on polystyrene. V

Magnetic tools shall not be brought near the magnetic head
Befor commencing service work, ensu re that the capstan, the rub-
ber pinch rollerand the magnetic head are free from particles pro-
duced by tape abrasion: Toclean these parts, use a cotton bud sa-
turated in methylated spiritsor cleaning benzene.

Each time repair workhas been carrled out on the drive mechan-
ism, clean heads 35, 36. the capstan and the rubber pinch roller
with methylated spiflts or cleaning benzene.

2. Removing the front

- Remove tuning knob 9 and 5 screws on rear of casing 10 and
remove front 1.
