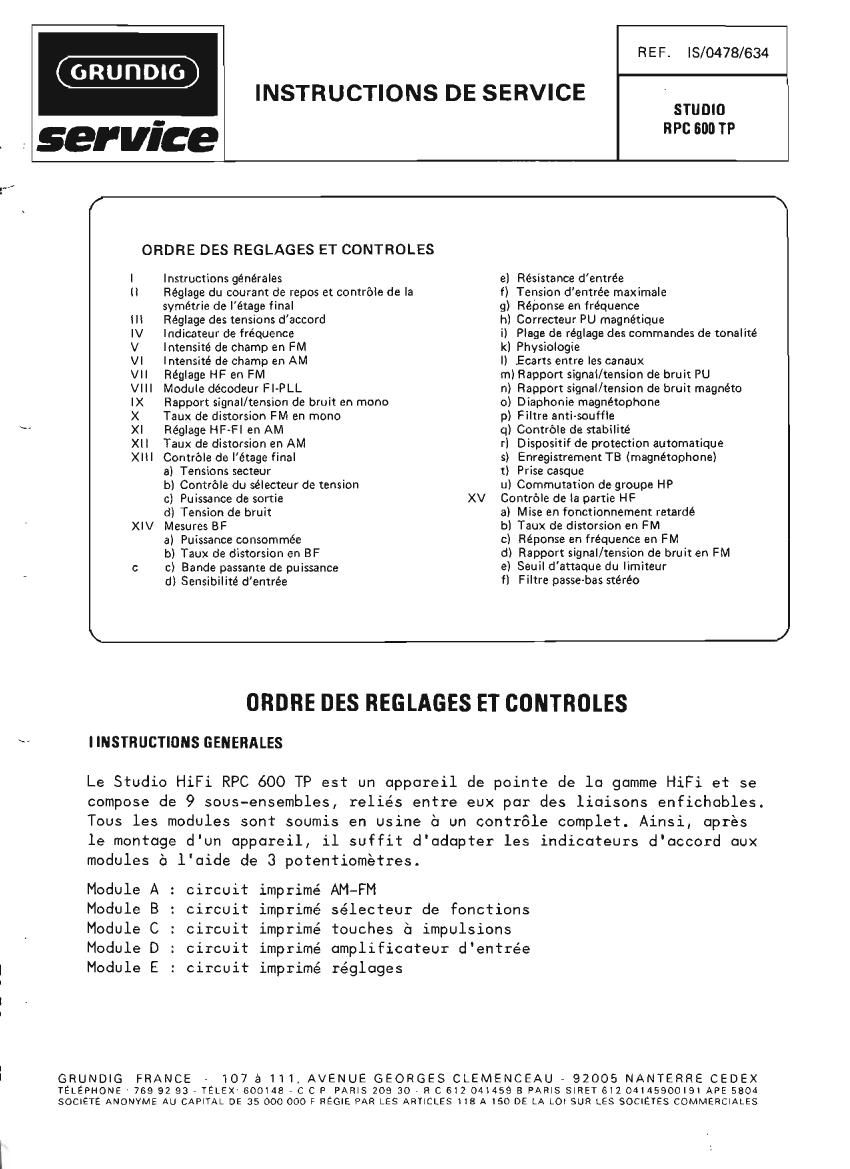

INSTRUCTIONS DE SERVICE

R E F. IS/0478/634

STUDIO
RPCSOOTP

/,

III
IV

VI
VII
VII
IX

XI
XII
XII

XIV

ORDREDESREGLAGESETCONTROLES

Instructions gé nérales

Régiage du courant de repos et controie de la
symétrie de Iélage final

Réglage des tensions d'accord
Indicateur de fréquence

Intensité de champ an FM

Intensilé de champ en AM

Réglage HF en FM

Module décodeur FI-PLL

Rapport signal/tension de bruit en mono
Taux de distorsion FM en mono
Réglage HF-FI an AM

Taux de distorsion en AM

Contréle de I'étage final

3) Tensions secteur

bl Controle du sélecteur de tension
c) Pu issance de sortie

d) Tension de bruit

Mesures B F

a) Puissance consommée

b) Taux de distorsion en BF

c) Bande passanze de puissance

d) Sensibilité d'entrée

XV

e) Resistance dentrée

f) Tension d'entrée maximale

g) Rébonse en fréquence

h) Correcteur PU magnétique

i) PIage de réglage des commandos de tonalité
k] Physioiogie

I) Ecarts entre les canaux

m) Rapport signal/tension de bruit PU

n) Rapport signal/tension de bruit magneto
o) Diaphonie magnétophcne

p) Filtre anti-souffle

q) Controle de stabilifé

r) Dispositif de protection automatique
s) Enregistrernent TB (magnétophonEI
t) Prise casque

u) Commutation de groupe HP

Controle de ia partie HP

3) Mise en fonctionnement retardé

b) Taux de distorsion an FM

c) Réponse an fréquence en FM

di Rapport signal/tension de bruit en FM
e) Seuil d'attaque du Iimiteur

f) Filtre passe-has stéréo

0RDRE DES BEGLAGES ET CONTROLES

HNSTHUCHONSGENEHALES

Le Studio HiFi RPC 600 TP est un apporeil de pointe de lo gamme HiFi et se
compose de 9 sous-ensembles, reliés entre eux par des liaisons enfichobles.
Tous les modules sont soumis en usine a un contréle complet. Ainsi, oprés

1e montage d'un oppareil, il suffit d'odopter les indicateurs d'occord aux
modules a l'oide de 3 potentiometres.

Module A : circuit imprimé AM-FM
Module B circuit imprimé sélecteur de Fonctions
Module C : circuit imprimé touches a impulsions
Module D circuit imprimé amplificateur d'entrée
Module E : circuit imprimé réglages

GRUNDIG FRANCE 107 3 111, AVENUE GEORGES CLEMENCEAU -

92005 NANTERFIE CEDEX

TELEPHONE 769 92 93 - TELEX 800148 - C C P PARIS 209 30 - R C 612 041458 B PARIS SIRET 611 O4l45900|5i APE 5804
SOCIETE ANONYME AU CAPITAL DE 35 000 000 F REGIE PAR LES ARIICLES IIS A150 DE LA LO? SUR LES SOCIEYES COMMENCIALES

Page 2

Module F : circuit imprimé étages finals BF
Module I : circuit imprimé commutoteur groupes HP
Module K et L : circuit imprimé télé-commande

Lappareil doit répondre aux prescriptions de sécurité selon VDE 0860 H/...
Les points suivants doivent étre respectés

Tous les fils conducteurs de la tension secteur doivent étre crochetés sur
les 605565 a souder, de maniere a oFfrir une sécurité mécanique.

Seules les gaines dune épaisseur de 0,4 mm sont admises.

Les resistances inflammables, les condensateurs de protection des contacts
électriques et les fusible: doivent remplir les conditions exigées, notamment
presenter les valeurs indiquées sur le schéma et la liste de pieces.

Les resistances qui sont surélevées, doivent etre séparées de la surface dU
circuit imprimé d'au moins 25 mm.

Les supports céromiques pour les résistances doivent avoir la longueur
prescrite.

C6té primaire, il est indispensable de respecter les lignes de Fuite et les
distances oériennes exigées

\J
t
- ou mains 4 mm entre les éléments conducteurs de tension secteur et les
parties métalliques pouvant entrer en contact avec les premiers (Chassis,
capot métollique, etc.) ;
- au mains 3 mm entre les poles secteur.

Tension de contréle entre les poles secteur et les parties pouvant étre tou-
chées (chassis, prises de raccordement, etc) : 2000 Veff.

Aucun matériau isolant ne doit toucher les resistances métal-oxyde, ni les
resistances de charge inflammables.

Sur le circuit imprimé alimentation, laisser un espace de 2 mm entre les
points de soudure des enroulements de transformateur.

Le cable qui relie le commutateur secteur a la platine cassettes (branche-
ment secteur) et celui qui relie F 2 a A 2 he doivent pas toucher les ré-
sistances R 907 et R 909 du circuit imprimé BF.

Eloigner aussi de ces résistances les 2 Connexions vertes du transforma-
teur.

Risque d'inflammation.

HHEGLAGEDUCOURANTDEHEPOSETCONTHDLEDELASYMETMEDELTTAGEHNAL

Avont de mettre l'opporeil sous tension, mettre les réglages du couront de
repos R 4015 at R 5015 en butée a droite. Augmenter lentement la tension
secteur, jusqua ce qu'elle atteigne so valeur théorique, la puissance con-
sommée doit étre inférieure a 25 W.

Utiliser des transistors Darlingtan du meme Fabricant dans chaque canal de
l'omplificoteur final. De méme, les transistors de l'omplificateur a l'en-
trée doivent étre du méme fabricant. Temperature des radiateurs : 20 a 25°C.
Ne pas saturer l'amplificateur. Ne pas boucler pas de resistances de charge
sur les sorties HP. Régler R 4015 et R 5015 pour obtenir une tension de

15 mV (+ 15% - 10%) dans cheque canal entre les points <87 et VC7.
