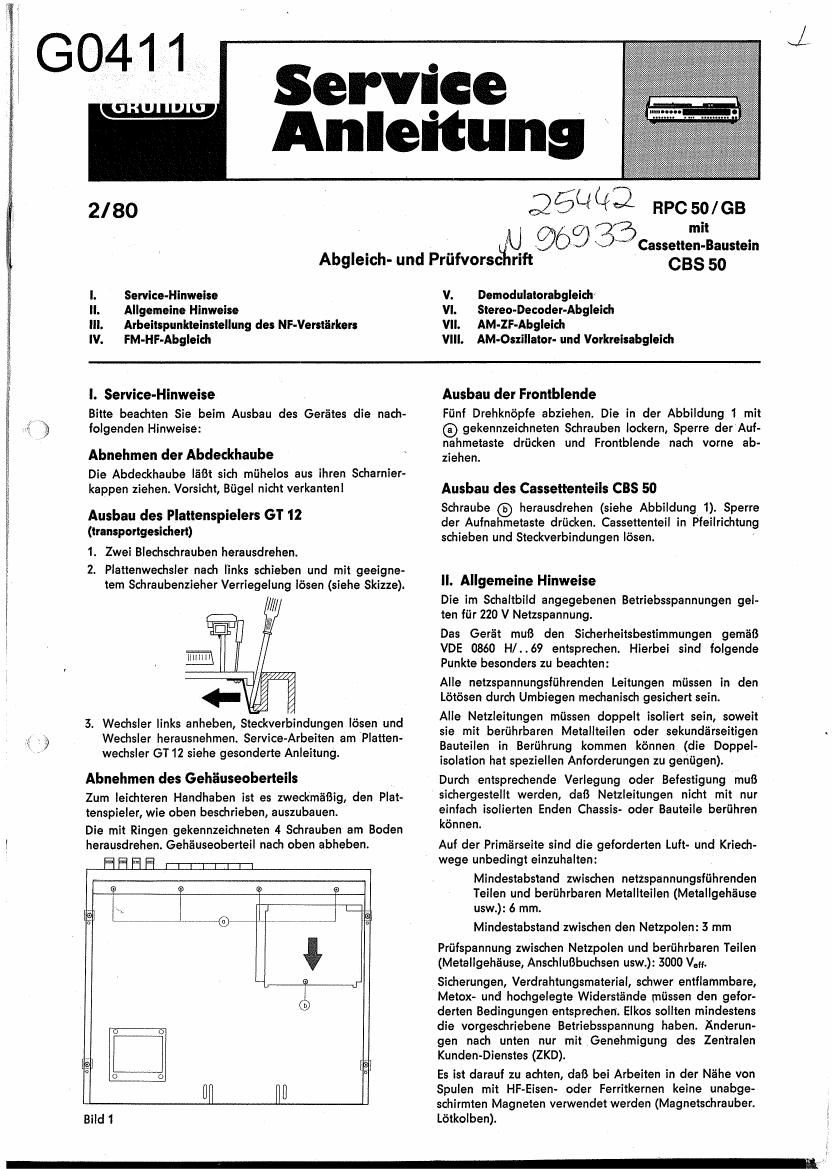

Page 1

/.
K.

Service
Anlel'tuns

2/80

Abgleich- unld Priifvorscfigifi

. Service-Hinweiae

II. Allgemeine Hinweise

III. Arbehspunkleinstellung dos NF-Verslfirkers
IV. FM-HF-Abglelch

Q6ml2 RPC 59/63
~96?) Bf4")Cassenenr'nitflaushaln

CBS 50

V. Demodulalorabgleldr

VI. Stereo-Decoder-Abgleicll

Vll. AM-ZF-Abgleleh

VIII. AM-Oszillator- und Vorkreisabglaich

I. Service-Hinweise

Blue beachten Sie beim Ausbau des Geriites die nach-
lolgenden Hinweise:

Abnehmen der Abdeckhaube

Die Abdeckhaube lam sich mfihelos aus ihren Schernier-
kappen ziehen. Vorsicht, Bfigel nicht verkanIenl

Ausbau des PlaItenspielers GT 12
(transpongesidien)
1. Zwei Blechschrauben herausdrehen.

2. Platlenwechsler nach links schieben und mit geeigne-
tem Schraubenzleher Verriegelung Risen (siehe Sklzze).

3. Wechsler links enheben, Steckverblndungen lfisen und
Wechsler herausnehmen. Service-Arbeiten am Plalten-
wechsler GT 12 siehe gesonderte Anleilung.

Abnehmen des Gehfiuseoberteils

Zum leichteren Handheben is! es zweckméfiig, den Plat-
Ienspieler, wie oben beschrieben, auszubauen.

Die mi! Ringen gekennzeichneten 4 Schrauben em Boden
herausdrehen. Gehfiuseoberleil nach oben ebheben.

HERB I_I_I_I_I_I_I_I

(b

05
erg

Ausbau der Frontblende

Ffinf Drehknépfe abziehen. Die in der Abbildung 1 mil
gekennzeichneten Schreuben lockern, Sperre der Auf-
nahmetaste driicken und Fromblende nach vome ab-
ziehen.

Ausbau des Cassettenteils CBS 50
Schraube @ herausdrehen (siehe Abbildung 1). Sperre
der Aulnahmetaste drflcken. Cassettenteil in Pleilrichtung
schieben und Steckverbindungen Iésen.

II. Allgemeine Hinweise

Die im Schaltbild angegebenen Betriebsspannungen gel-
ten ffir 220 V Netzspannung.

Des Gerfit muB den Sicherheitsbestimmungen gemfiB
VDE 0860 H/..69 entsprechen. Hierbei sind folgende
Punkte besonders zu beachten:

Alle netzspannungsffihrenden Leitungen miissen in den
Létésen durch Umbiegen mechanisch gesiohert sein.

Alle Nelzleitungen mussen doppelt isoliert sein, soweit
sie mit berfihrbaren Metallteilen oder sekundfirseitigen
BauIeilen in Berfihrung kommen k6nnen (die Doppel-
isolation hat speziellen Anforderungen zu genfigen).

Durch entsprechende Verlegung oder Befestigung muB
sichergestellt werden, daB Netzleitungen nicht mit nur
einfach isolierten Enden Chassis- oder Bauteile berfihren
kénnen.

Auf der Primérseile sind die geforderten Luft- uncl Kried1-
wege unbedingt elnzuhelten:
Mindestabsland zwischen nelispannungsliihrenden
Tellen und berflhrbaren Metallieilen (Metallgehfiuse
usw.): 6 mm.

Mindestabsland zwischen den Netzpolen: 3 mm

Priifspannung zwischen Netzpolen und berfihrharen Teilen
(Metallgehéuse, Anschlufibuchsen uswi): 3000 V.".

Sicherungen, Verdrahtungsmaterial, schwer enlflammbare,
Metox- und hochgelegte Widerstéincie missen den gefor-
derten Bedingungen entsprechen. Elkos sollten mindestens
die vorgeschriebene Betriebsspannung haben. Anderun-
gen nach unten nur mit Genehmigung des Zenirelen
Kunden-Dienstes (ZKD).

Es ist darauf zu achten, dafi bei Arbeiten in der Nihe von
Spulen miI HF-Eisen- oder Ferritkernen keine unabge-
schirmten Magneten verwendet werden (Magneischreuber.
Létkolben).
