Grundig RPC 2000 Service Manual

Page 1

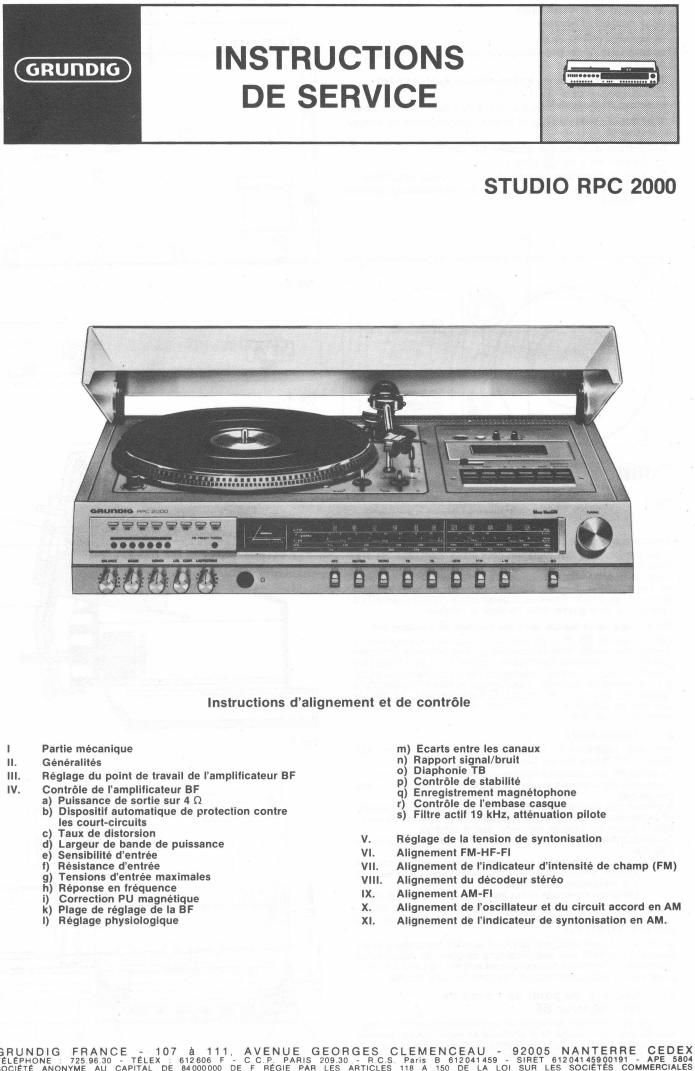

INSTRUCTIONS
DE SERVICE

STUDIO RFC 2000

Instructions datignement et de contréle

I Partie mécanique
II. Généralités

llt. Réglage du point de travail de lampliticateur BF

IV. Contréte de Iampliticateur BF
3) Puissance de sortie sur 4 Q

h) Disposltit automatique de protection contre

les court-circuits
c) Taux de distarslon
d) Largeur de bande de puissance
e) Sensibilité d'entrée
I) Résistance d'entrée
g) Tensions dentrée maximales
h) Réponse en tréquence
i) Correction PU magnétique
k) Plage de réglage de la BF
I) Réglage physiotogique

3R UNDIG FRANCE - 107 a 111,
ELEFHONE 125 9630 - YELEX 512606 F .
.ocosre ANONVME AU CAPITAL DE 34000000 DE

VI.
VII.

VIII.

IX.

XI.

AVEN
cop
F REG

NUE GEOFIGESC
PARIS 209 30 - RC

m) Ecarts entre les canaux

n) Rapport signal/bruit

o) Diaphonie TB

p) Contréle de stabillté

q) Enregislrement magnétophone

r) Controls de Iembase casque

s) Fittre actit 19 kHz, atténuatton nilote

Ftéglage de la tension de syntonisation

Alignement FM-HF-FI

Alignement de lindicateur d'tntenslté de champ (FM)
Atignement du décodeur stéréo

Alignement AM-Fl

Alignement de loscillateur et du circuit accord en AM
Alignement de l'indicateur de syntonisation en AM.

CLEMENCEAU - 92005 NANTERRE CEDEX
5 Fans 5 612041459 - smar 61201145900191 - APE 550a

GIE PAR LES ARTICLES 118 A 150 DE LA LO! SUR LES SOCIETES COMMERCIALES

Page 2

I. Partle mécanlque

Démontage de I'appareil

Démontnge du couvercle

Le couvsrcle se retire tacitementde ses charniéras. Ne pas plier

l'étrier.

Démontage de la platine toume-dlsques Automatic 740

1. Défaire les 3 vis @ (Fig. 1).

2. Enlever Ia platine disque an atom less Iiaisonsentichables.

3. Pour Ia platine disque. it exists une instruction cte service
separée.

Demontage de la platlne cassette CB 220

1. Detaire les 2 vis © (Fig. 1i

2. Enlever la platine cassette et 6ter Ia liaison entichabla.

3. Pour Ia platine cassette, il existe une instruction de service
separée.

. :flflflliil
'_ _ _'.I|l]fl|iii[]

©

mflmm uuuuuuuu 11

Fig. 1

Démontage du boitier superieur

Pour assurer une manipulation plus aisée. démonter ies pla-
tines disque et cassette comme decrlt ci-dessus. Déiaire les 5
vis do tend caractértsées par des oercles et les Avis sur l'arriere
de I'apparell: enlaver Ie cache protecteur et tirer Ie cable
secteur (Fig, 2 et 3). Soulever Iégérernent Ie boitier supérieur a
i'arrlere. le taire glisser vers Iarriere et lenlever.

Demontaga de la facade avac les touches de stations FM
Deiaire les vis © (Fig. 2), enlever le bouton prolon ateur et
retirer les boutons. Pour le demontage, tirer Ia facade du coté
gauche. avec la clavier touches de stations FM,env,15 mm vets
lavant de iacon a pouvoir Iibérer les deux crochet: A. a l'aide
d'un tournevls par example, et a degager le clavier touches dela
facade en poussant les tétons B vers Iarri'ere. Le clavier
touches de stations FM reste ainsi. a proximité du chassis,
électriquernent relié a ceiui-ci.

II. Généralités

Atin que l'appareil reponde aux prescriptions selon VDE
0860/ 69, respecter ies points suivants:
Tous les tits conducteurs de tension secteur doivent étre cro-
chetés sur les cosses a souder de maniére a oitrir une sécurité
mécanlque.
N'utiliser que des resistances Inintlammables, des condensa-
teurs isotants et des fusibles répondant aux conditions exigi-
bles et ayant les valeurs requises sur le schema.
Du cote prlmaire, raspecter les tignes de luite et les distances
exigées:
Distance minimale entre les parties conductrlces de
tension secteur et les partles métalliques voisines (boi-
tier métallique, etc.) : 6mm.
Distance minimaie entre les poles du secteur: 3 mm.
La tension dessal entre les pales du secteur et les piéces
voisines (boitier métallique. embases de raccordement, etc.)
doit étre de 3000 Vail.
Vailler a nutlliser dans cet appareil que les transistors et les
diodes répondant aux specifications exigees, Si vous voulez
monter dans I'appareil des transistors autres que ceux exigés, il
taudra au préalabie demander laccord du SAV centrat.

Ill. Réglage du point de travail de
l'amplicateur BF

La mise sous tension de iappareil ne devrait si possible s'effec-

tuer quune lois Iétage final controte et regléi Sinon, amener

ies potentiométres ajustablesR 2016/Ft 3016 pour le courant de

repos en butée é gauche. Placer le potentiometre de volume

sur zero

#6) ©
© (0) ©$ ©Er

ED 6 © ©

[Ea-J Mir-"nut -@

Fly. 2

Fig. 4
U o
E 5 g: i-
i
i}: L r ' fit
1

Fig. 5
