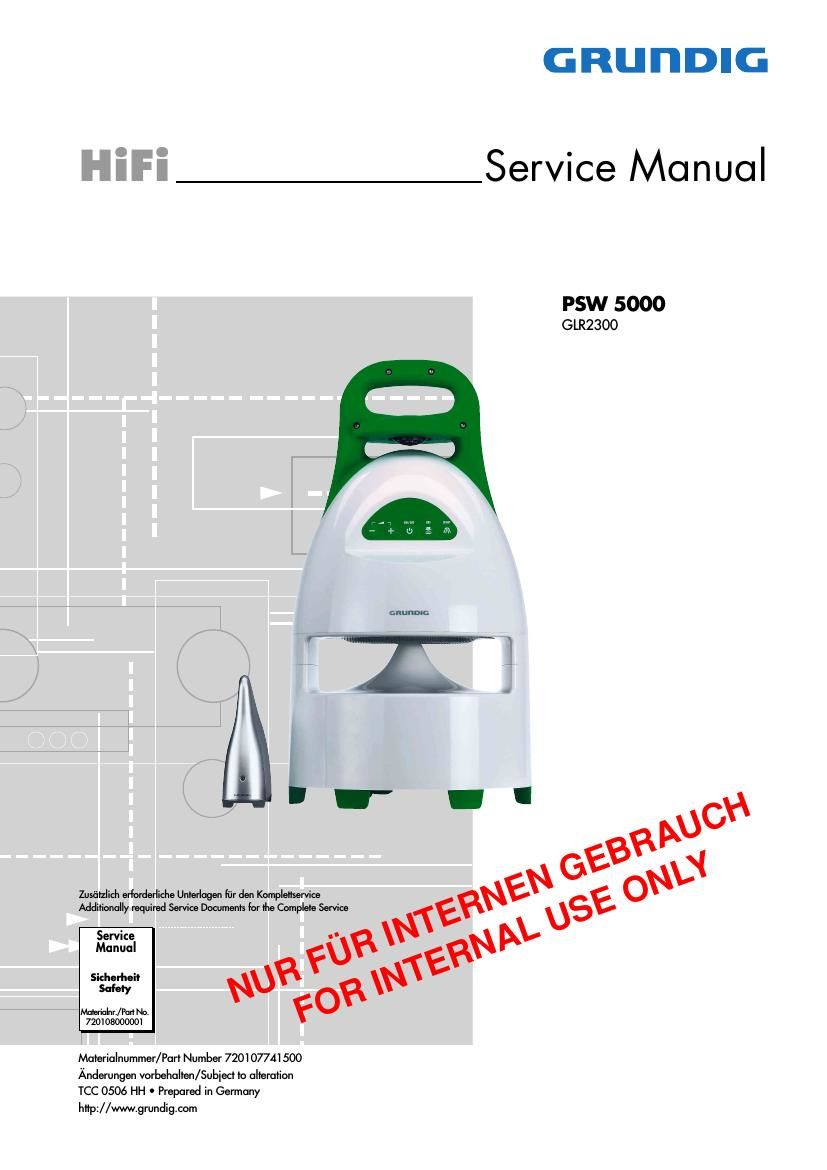

Grundig PSW 5000 Service Manual

Page 1

GRUI'IDIG

mm Service Manual

PSW 5000
GLR2300

anunom

Zusiitzlich ertorderliche Unterlagen tiir den Kompleitservice

Additionally required Service Documents for the Complete Service e
Ser 'ce ' k
Marllral v.0 \ E \

m 20?

7201 08000001

Materialnummer/Part Number 720107741500
Anderungen vorbehalten/Subiect to alteration
TCC 0506 HH 0 Prepared in Germany
http://www.grundig.com

Page 2

GRUNDIG Service

PSW 5000

Es gelten die Vorschritten und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
Iich die eventuell abweichenden, landes-
spezifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Allgemeiner Teil
Allgemeine Hinweise.
Technische Daten
Ausbauhinweise ..

Platinenabbildungen
und Schaltplane

Blockschaltplan
Verdrahtungsplan
Hauptteil:

- Verstarkerplatte
- Anschlussplatte.
- KanaI-Wahlplatte .

- LED-Platten 2-3
- Sicherungsplatte 2.3
Kopfhérerplatte

MCU-Platte ..

Sendeeinheit

Explosionszeichnungen und

Ersatzteilliste ..
Explosionszeichnungen
Ersatzteilliste

Allgemeiner Teil

Allgemeine Hinweise

Vor dem Cflnen des Gehauses zuerst den Netzstecker ziehen!

Achtung: ESD-Vorschritten beachten [A

Durchtiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdpte mit 10:1 - Teiler verwenden. Au Berdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
fiber das Messobjekt kdnnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Technische Daten

Funkmodul
Spannungsversorgung .....
FtF-Ubertragungsfrequenz
Abmessungen B x H x T
Gewicht

Netzadapter DC 9V, 150mA, 50/60Hz
.. 863 - 865MHz
x 137 x 121 mm
............ ca. 0,20kg

Outdoor Lautsprecher
Netzbetrieb
Batterien ....................
RF-Empfangslrequenz
Bass-Lautsprecher
Hochton-Lautsprecher
Abmessungen B x H x T
Gewicht

Netzadapter DC 9V, 2000mA, 50/60Hz
8 x 1,5V, LR 20/AM 1/D-Size

............ ca. 2,40kg

Table of Contents

General Section.
General Notes
Technical Dat
Disassembly Hints

Layout of PCBs

and Circuit Diagrams
Block Diagram ..
Wiring Diagram
Main Part:

- Amplitier Board ..
- Connect Board
- CH Select Board

. 2-3

. 2-3

- LED Boards . 2-3
- Fuse Board . . 2-3
Phone Board . .

MCU Board . 2-8
Transmitter Unit 2-10

Exploded Views and
Spare Parts List.

Exploded Views
Spare Parts List

. 3-1
. 3-2

General Section

General Notes
Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD satety regulations [A

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. It the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approximates!

Technical Data

Wireless Module

Power supply Mains adapter DC 9V, 150mA, 50/60HZ
RF transmission frequency . 863 - 865Mhz
Dimensions W x H x D x137 x 121mm
Weight: approx. 0.20kg

Outdoor Loudspeaker

Mains operation Mains adapter DC 9V, 2000mA, 50/60Hz
Batteries .................. . 8 x 1.5V, LFt 20/AM 1/D-Size
RF reception frequenc .863 - 865MHz
Bass Speaker . 150mm
Tweeter ...... 25mm
Dimensions W x H x D 230 x 420 x 210mm
Weight approx. 2.40kg
