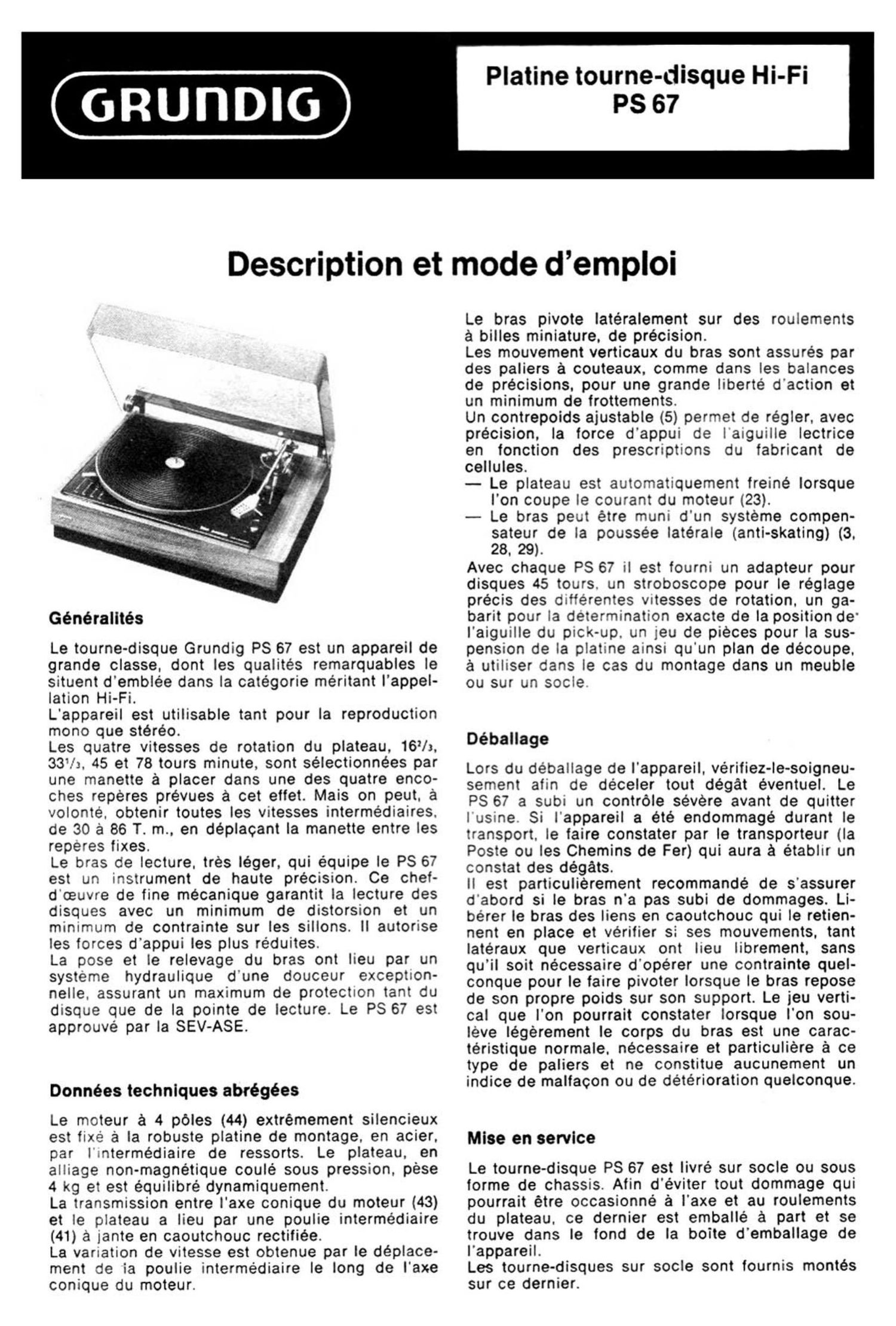

Page 1

GRUI'IDICI

Platine tourne-disque Hi-Fi
PS 67

Description et mode demploi

Généralités

Le tourne-disque Grundig PS 67 est un appareil de
grande classe. dont les qualites remarquables Ie
situent d'emblée dans la catégorie méritant I'appel-
Iation Hi-Fi.

L'appareil est utilisable tant pour la reproduction
mono que stéréo.

Les quatre vitesses de rotation du plateau, 167/3.
33%. 45 et 78 tours minute. sont selectionnées par
une manette a placer dans une des quatre enco-
ches reperes prévues a cet ettet. Mais on peut. a
volonte'. obtenir toutes les vitesses intermédiaires.
de 30 a 86 T. m.. en déplacant la manette entre les
reperes iixes.

Le bras de lecture. tres iéger, qui équipe le PS 67
est un instrument de haute precision. Ce chef-
d'ceuvre de fine mécanique garantit la lecture des
disques avec un minimum de distorsion et un
minimum de contrainte sur les sillons. ll autorise
les forces dappui les plus réduites.

La pose et ie relevage du bras ont lieu par un
systeme hydraulique dune douceur exceptiOn-
nelle. assurant un maximum de protection tant du
disque que de la pointe de lecture. Le PS 67 est
approuvé par la SEV-ASE.

Données techniques abrégées

Le moteur a 4 p6les (44) extremement silencieux
est me a la robuste platine de montage, en acier,
par lintermédiaire de ressorts. Le plateau, en
alliage non-magnétique coulé sous pression, pése
4 kg et est équilibré dynamiquement.

La transmission entre l'axe conique du moteur (43)
et Ie plateau a lieu par une poulie intermediaire
(41) a jante en caoutchouc rectitiée.

La variation de vitesse est obtenue par le déplace-
ment de ia poulie intermediaire Ie long de laxe
conique du moteur.

Le bras pivote lateralement sur des roulements

a billes miniature. de precision.

Les mouvement verticaux du bras sont assures par

des paliers a couteaux. comme dans les balances

de précisions. pour une grande liberté d'action et
un minimum de frottements.

Un contrepoids aiustabie (5) permet de régler. avec

precision, Ia torce d'appui de laiguiiie lectrice

en tonction des prescriptions du tabricant de
cellules.

- Le plateau est automatiquement ireiné lorsque
I'on coupe ie courant du moteur (23).

- Le bras peut étre muni d'un systeme compen-
sateur de la poussee Iatérale (anti-skating) (3.
28. 29).

Avec chaque P867 ii est fourni un adapteur pour

disques 45 tours. un stroboscope pour le réglage

précis des differentes Vitesses de rotation. un ga-
barit pour la determination exacte de la position de'

I'aiguille du pick-up. un jeu de pieces pour la sus-

pension de la platine ainsi qu'un plan de découpe.

a utiliser dans la cas du montage dans un meubie

ou sur un socle.

Débaflage

Lors du debaliage de l'appareil. vériiiez-le-soigneu-
sement afin de déceler tout dégét éventuel. Le
PS 67 a subi un contréle severe avant de quitter
Iusine. Si lappareil a été endommagé durant le
transport. Ie taire constater par la transporteur (Ia
Poste ou les Chemins de Fer) qui aura a étabiir un
constat des dégéts.

Il est particuiierement recommandé de s'assurer
d'abord si le bras n'a pas subi de dommages. Li-
bérer le bras des liens en caoutchouc qui Ie retien-
nent en place et verifier s: ses mouvements. tant
lateraux que verticaux ont lieu librement, sans
quil soit nécessaire d'opérer une contrainte quel-
conque pour le taire pivoter lorsque le bras repose
de son propre poids sur son support. Le jeu verti-
cal que l'on pourrait constater lorsque lon sou-
leve légérement le corps du bras est une carac-
téristique normale. nécessaire et particuliere a ce
type de paliers et ne constitue aucunement un
indice de maltacon ou de deterioration quelconque.

Mise en service

Le tourne-disque PS 67 est livré sur socle ou sous
iorme de chassis. Atin d'éviter tout dommage qui
pourrait étre occasionné a l'axe et au roulements
du plateau. ce dernier est embaile a part et se
trouve dans Ie iond de la boite d'emballage de
l'appareil.

Les tourne-disques sur socle sont tournis montés
sur ce dernier.

Page 2

Dans tous les appareils la suspension souple du
moteur (44) est bloquée a laide de deux vis a
grosse téte rouge (18) quil y aura lieu de dévisser
a fond. jusqu'a ce que le moteur soit libéré.

Le PS 67 est fourni prét a étre branché sur le cou-
rant alternatif a 220 volts.

Ladaptation en 110V s'effectue a l'aide de linver-
seur situércsus Ie plateau.

Aram de placer le plateau il est recommandé de
nettoyer soigneusement l'appareil. L'axe du pla-
teau. l'envers du plateau. laxe et Ie caoutchouc
de la poulie intermédiaire (41) seront. si neces-
saire. nettoyés a l'aide d'un chiffon propre. sec et
sans peluches. Il ne sera fait usage de tetrachlo-
rure de carbone ou d'alcool (en aucun cas de
naphte!) que dans le cas ou ces pieces seraient
enduites de graisse ou d'huile.

Tétes amovible:

Le PS 67 est normalement livre avec une cocaine
vide (11) atin que l'utilisateur puisse choisir la cel-
lule pick-up qui correspond Ie mieux aux sen5lblli-
tés d'entrée et aux caractéristiques de I'ampliiica-
teur qu'il possede. Les coquilles vides sont pre-
vues au standard international pour recevoir tous
les modeles de cellules (piezo. céramique ou
magnétique) des différentes marques mondiales.

Montage du lecteur dans la coquille

Monter le lecteur directement sur la plaquette de
montage (présentant 4 trous filetés) a l'aide du
materiel fourni et suivant les trous correspondent
a la monture du lecteur.

Placer la coquille sur Ie bras et la fixer a laide de
la bague moletee (10).

Poser le gabarit de réglage. Ie trou A sur l'axe du
plateau. Ia fente en demi-lune contre la base du
pivot vertical du bras.

Dégager le bras de son crochet de fixation (9) en
l'amenant vers Ie milieu du plateau et le placer sur
le gabarit.

Dévisser la vis (14) située au sommet de la coquille
(11). Déplacer Ia plaquette de montage avec la car-
touche dans la coquille amovible jusqu'a ce que la
pointe de lecture se trouve exactement sur le trait
noir de la jauge. puis serrer la vis de fixation.
Enlever la coqmlle du bras et raccorder le lecteur
aux cosses des cables:

Canal de droite: R = rouge
Masse canal de droite: GR = vert
Canal de gauche: L blanc
Masse canal de gauche: GL = bleu

Replacer la coquille sur Ie bras et la fixer a l'aide
de lecrou moleté (10).

Materiel de montage

2 vis longueur 3 mm

2 vis longueur 8 mm

2 vis longueur 9.5 mm

2 vis longueur 13 mm

2 entretoises de 3.5 mm de long
2 vis de montage

Réglage de la force dappui du lecteur

La force d'appui de l'aiguille lectrice sur la disque
est ajustée a l'aide de deux contrepoids (1 et 5) si-
tués a l'arriere du bras.

Le contrepoids (1) sert uniquement a I'equilibrage

du bras. tandis que Ie petit contrepoids (5) sert a

ajuster la force d'appui de laiguille lectrice.

1. Le plus petit des deux (5) devra tout dabord
étre recule au maximum (poussé a fond).

2. Régler ensuite l'équilibre du bras en faisant cou-
lisser le gros contrepoids (1) sur le bras. Apres
cette operation le bras devra étre pariaitement
horizontal comme le fléau d'une balance.

3. La force dappui recommandée par le construc-
teur de la cellule choisie sera ajustee a l'aide du
petit contrepoids (5). Le déplacement vers l'avant
de celui-ci augmentera progressivement la force
d'application de laiguille de 0.5 9 par division
gravée dans la tige support. Une reduction exa-
gérée de la pression de l'aiguille sur le disque
entraine de la distorsion. Une reduction d'en-
viron 20 % de la valeur maximale renseignee par
le fabricant de la cellule constitue une lamite a
ne pas depasser. Une force d'appui trop faible
peut avoir comme autre consecuence une usure
acormaiement rapide du disque. En eftet. dans
ces CC"C...'OOS. Iaaguille aura tendance a «flot-
ter- cans ie silica e: exercera une contrainte,
alterna: .er'ent six les cecx iancs de celui-ci.
provoccant one uSure. ccmparable a celle qui
resulterait d'une force d'application excessive.

Les forces :1 appui recommendees. ainsi que les

divers rayons de pointe. pour la plupart des cel-

lules stereo du marche. sont repris dans le tableau

1 figurant dans les dernieres pages de ce manuel.

Réglage du support «releve-bras -
repose bras»

1. Mettre un disque Sur le plateau.

2. Amener le bras vers ie centre du disque de ma-

niere a ce Que la pointe de lecture repose dans

les sillons morts terminaux (escargot).

Tirer vers lavant ie levier (8) du lave-bras.

Tourner ensuite la molette (25) situee au som-

met du support du lave-bras Jusqu'a ce que le

support en demi-tune so:t a 2 mm du téton en
caoutchouc incrusté dans le corps du bras.

5. Replacer le bras dans la pince de son support
(9) et s'assurer que Iorsquil est engage a fond.
l'aiguille du pick-up ne vienne pas toucher la
manette de mise en marche (12). Si nécessaire
aiuster la hauteur du support (9) apres avoir
dévissé la vis de blocage.

9!"

Raccordements

Le cable de pick-up blindé a deux conducteurs
(37) lourni avec l'appareil. est enuipe dune fiche
aux normes DIN et sera raccome aux amplifica-
teurs ou récepteurs de radio munis de la douille
correspondante.

Pour les amplificateurs ou re'cepteurs munis de
douilles d'un autre type aux entrees pick-up. il y
aura lieu de supprimer la fiche 3 contacts multiple
livree avec I'appareil et de remplacer cette der-
niére par des fiches ad hoc.
