Grundig Party Center 2400 Service Manual

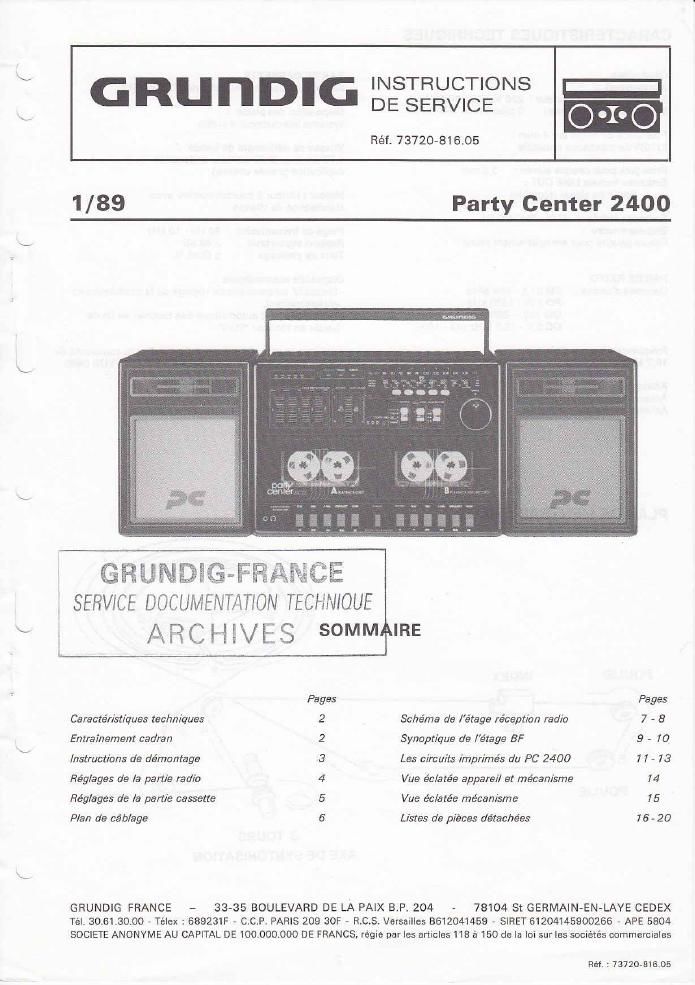

Page 1

INSTRUCTIONS
G RU DIG DE SERVICE E

Réf. 73720781605

1/89 Party Center 2400

GRUNSEQPRAWE
A SERVICE DOCUMENTATION TECHNIQUE
' ARCHTVES SOMM IRE

Pages Pages
Caractérllstiques techniques 2 Schéma d5 letage re'ception radio 7 - 8
Entrainement cadran 2 Synoptique de letage BF 9 » 10
Instructians d9 de'mantage 3 Les circuits imprimés du PC 2400 I 1 - 73
Réglages de la part/9 rad/a 4 We éclatée apparei/ et me'canisme 14
Rég/ages de la part/e cassette 5 Vue éc/atée mécamsme 75
Plan de cab/age 6 Listes de piéces détachees 16- 20
GRUNDIG FRANCE - 33-35 BOULEVARD DE LA PAIX B.P 204 - 78104 St GERMAIN-EN-LAYE CEDEX

TéL 30613000 - Télex : 689231F - C.C.P. PARIS 209 30F - RC5. Versailles 3612041459 » SIRET 61204145500266 » APE 5804
SOCIFI'E ANONYME AU CAPITAL DE 100000000 DE FRANCS. régie par les articles 11B S 150 d3 la |oi sur les sociétés commercialss

Réf. : 73720-51605

Page 2

CARACTERISTIQUES TECHNIQUES

Généralités

Alimentatinn :

1. Fonctlonnamant sectaur : 220 Vt10°/u, 50/60Hz
2. Fonclionnement plies : 6 piles mono IEC LR 20

Pulssance de sortie sur 4 ohm:
2x10W de puissance musicals

Prlse lack pour msqua stéréo : 3,5 mm
Embases lecture LINE OUT :
Sortie du signal (réglable)

Embases entrée : AUX : PHONO lN
Embases micro :
Entrée gauche pour enregistrement mono

PARTIE RADIO
Gimmes d'ondes: FM 87.5 - 108 MHz
PO 515 - 1630 kHz
60140 - 290 kHz
oc 5,8 ~1a.5 MHz (49 ~16m)

Fréquances intarmédiairas :
10.7 MHZ at 465 kHz

Antennas :
Antenna télescopique pour PM at CC
Anlenne lerrite pour PO et GO

PLAN DE L'ENTRAINEMENT

POULIE INDEX

PAHTlE CASSETTE
Support :cassette compact selon ON 45 516

Dlsposltlon dss plstes :
systéme international 4 pistes

Vltassa de delllement da bands :
4.76 cm/secl (9,52 cm/sec, en lonction
duplication grande vitesse)

Moleur :Moteur a courant continu avec
stabilisation d9 vitesse

Plage da transmlsslon : 80 Hz - 10 kHz
Rapport slgnal/brul! : 2 48 dB
Taux de pleuraga : 2 0,35 %

Dlsposltlls automaliques :

- Dispositif automatique de réglage de [a modulation en
enregistrsment.

. Déclenchement automalique des touches en fin de
bands en function Stan'

Apres les travaux de maintenance. vétifier Ia conformité de
l'appareil aux normes de sécurité VDE/[EC 65 VDE 0860.

POULIE

POULIE

3 TOURS
AXE DE SYNTONISATION
